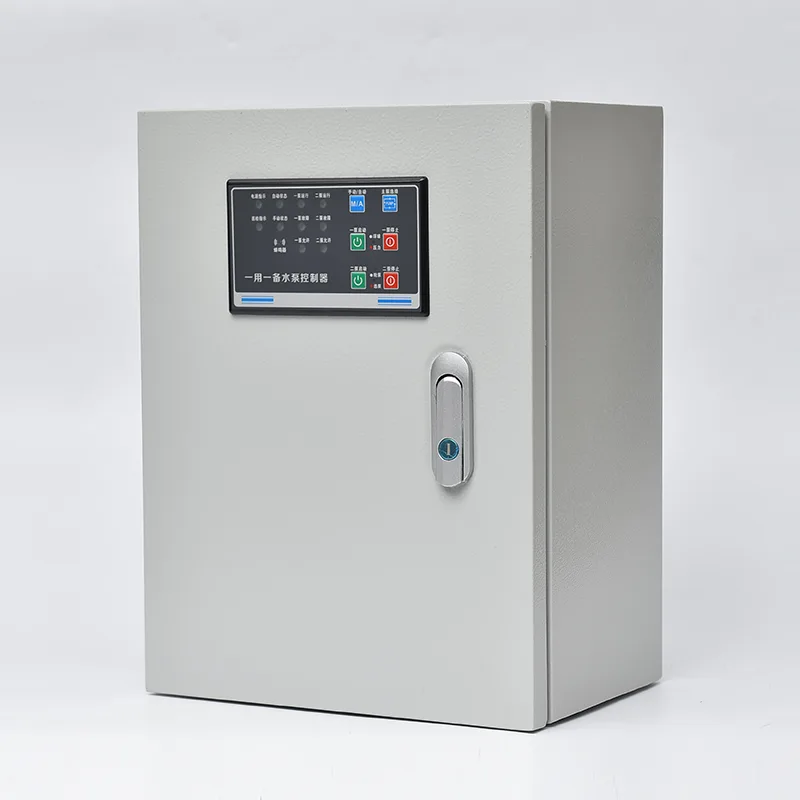

Kontrollpanel for vannbehandlingspumpe

Kjøp kvalitetskontrollpanel for vannbehandlingspumpe fra den ledende kinesiske produsenten CSIVEI. Den integrerer innkommende kretsbrytere, pumpekontaktorer eller mykstartere, overbelastningsreleer, en programmerbar logikkkontroller eller dedikert pumpekontroller og nivåsensorgrensesnitt i et enkelt gulvstående eller veggmontert kabinett. Effekten spenner fra 0,75 kW til 250 kW ved 380–480 V trefase. Væskenivådeteksjon aksepterer innganger fra flottørbrytere, hydrostatiske trykktransmittere eller ultralydsensorer – kontrolleren starter automatisk driftspumpen når sumpen fylles, henter inn en hjelpepumpe hvis innstrømningen overstiger enkeltpumpekapasiteten, og aktiverer høynivåalarmutganger hvis nivåene fortsetter å øke. En automatisk alterneringsfunksjon roterer hovedpumpens rolle basert på driftstimer eller hver startsyklus, og balanserer mekanisk slitasje. Hver pumpekrets er individuelt beskyttet mot overbelastning, kortslutning, fasetap og fasevending. Ytterligere beskyttelser som er spesifikke for kloakk – som overvåking av tetningslekkasje, overvåking av lagertemperatur og deteksjon av pumpeblokkering via understrøm eller overbelastningsprofilering – er integrert for å fange opp problemer før motorskade oppstår. En dørmontert HMI viser sumpnivå, pumpestatus, driftstimer og feilhistorikk. Kommunikasjon via Modbus RTU/TCP eller valgfri 4G-gateway muliggjør fjernovervåking og SCADA-integrasjon. Kapslingen bruker galvanisert stål med anti-korrosjon pulverlakk, klassifisert IP55 standard eller IP65 for utendørs installasjon.

Ideelle applikasjoner

Fra kommunale kloakkløftstasjoner til industriell avløpshåndtering gir vannbehandlingspumpekontrollpanelet automatisert, uovervåket pumpestyring for de mest krevende avløpsvannmiljøene.

Kommunale kloakkløftstasjoner

Urbane kloakknett er avhengige av heisstasjoner for å løfte avløpsvann fra lavtliggende oppsamlingspunkter til gravitasjonsledninger eller renseanlegg. Kontrollpanelet administrerer én til fire nedsenkbare pumper i en våtbrønnkonfigurasjon, og justerer automatisk pumpedriften ettersom tilsiget varierer med daglige bruksmønstre. Høynivåalarmutganger kobles til telemetrisystemet for sentral SCADA-varsling, mens alterneringsfunksjonen sikrer balansert pumpeslitasje over den installerte flåten.

Avløpsrenseanlegg

Innenfor renseanlegg håndterer pumpestasjoner råkloakkinntak, primær slamoverføring, retur aktivert slam og utslipp av renset avløp. Panelet styrer hvert pumpesett uavhengig, med integrert overvåking for tetningslekkasje og lagertemperatur som er kritiske for å forhindre nedsenkbar motorfeil i kontinuerlige applikasjoner. Kommunikasjon med anlegget SCADA gir sanntids flyt, energi og feildata.

Industrielt avløpsvann og prosessavløpsvann

Matforedling, kjemikalier, tekstil og gruvedrift genererer avløp med egenskaper som utfordrer standard pumpekontroller – etsende væsker, høyt tørrstoffinnhold, forhøyet temperatur eller fibrøst materiale. Panelets motorbeskyttelsesprofiler kan justeres for å oppdage pumpeblokkering tidlig, og starte en automatisk revers-og-forsøk-syklus for å fjerne impellerhindringer før det kreves operatørintervensjon.

Kommersielle og boligkomplekse pumpestasjoner

Store kontorparker, kjøpesentre og boligbygg med flere tårn som opererer under kommunal avløpsklasse krever pålitelig pumpekontroll i kjelleren. Panelet gir helautomatisk drift med høynivåalarmutganger koblet til bygningsstyringssystemet, og sikrer ingen risiko for kloakkbackup inn i okkuperte rom. Its compact wall-mount configuration suits the limited plant room space typical of commercial basements.

Overvanns- og flomkontrollpumping

Overvannsstasjoner som håndterer avrenning under kraftig regn, står overfor lange perioder med tomgang etterfulgt av plutselig, intens tilsig. Panelet tilbyr et aktiveringsskjema for regnmodus: når en stormutløser mottas fra en regnmåler eller stigende brønnnivå, går alle pumper inn i en prioritert startsekvens. Rask veksling under langvarig stormpumping forhindrer at en enkelt pumpe tåler den fulle termiske belastningen.

Eksterne og uovervåkede installasjoner

Kloakkpumpestasjoner i landlige eller spredte steder drar nytte av panelets fullautomatiserings- og fjernovervåkingsevne. En innebygd 4G-gateway eller radiotelemetrigrensesnitt sender pumpestatus, sumpnivå og alarmdata til et sentralt driftssenter. Operatører kan kvittere for alarmer og tilbakestille turer eksternt, noe som drastisk reduserer kostnadene og forsinkelsen ved besøk på stasjoner som kan være hundrevis av kilometer fra hverandre.

Teknisk dypdykk

Vannbehandlingspumpens kontrollpanel kombinerer nivåbasert pumpesekvensering, kloakkspesifikk motorbeskyttelse og robust miljøherding i en enkelt fabrikktestet enhet.

Nivådeteksjon og pumpesekvensering

Kontrolleren aksepterer ett eller flere nivåsignaler fra flottørbrytere (diskrete, typisk fire nivåer: stopp, hovedpumpestart, etterslep pumpestart, høy alarm) eller en kontinuerlig 4–20 mA analog inngang fra en hydrostatisk trykktransmitter eller ultralydsensor. Når sumpnivået stiger til startstartpunktet, starter driftspumpen. Hvis innstrømningen overstiger enkeltpumpens utløpshastighet og nivået fortsetter å stige til startpunktet for etterslep, starter kontrolleren en hjelpepumpe. Når nivået synker til stopppunktet, stopper alle pumper. Høynivåalarmen utløses hvis sumpen når en kritisk terskel – som indikerer tilstrømning utover pumpekapasiteten eller en pumpefeil – og dette signalet sendes til telemetrisystemet som en prioritert alarm. En konfigurerbar etterløpstimer holder pumpene i drift en kort stund etter at de har nådd stopppunktet for å tømme utløpsledningen, og forhindrer faststoffsetning.

Automatisk veksling og pliktstyring

Kontrolleren veksler hovedpumpebetegnelsen på hver pumpesyklus eller på en konfigurerbar driftstimebasis. Veksling skjer ved stopppunktet - etter at den gjeldende syklusen er fullført, blir neste pumpe i sekvensen ledende. Hvis hovedpumpen ikke starter eller tripper under drift, utpeker kontrolleren automatisk den neste tilgjengelige pumpen som ledning og starter den umiddelbart mens den låser den defekte pumpen og genererer en alarm. Denne automatiske omstillingen sikrer kontinuerlig stasjonsdrift uten operatørinnblanding.

Kloakkspesifikk motorbeskyttelse

Utover standard overbelastnings- og kortslutningsbeskyttelse, har panelet beskyttelser som er skreddersydd for feilmodusene til nedsenkbare kloakkpumper. Deteksjon av tetningslekkasje bruker en konduktivitetssensor i pumpens oljekammer eller tetningshulrom. Hvis vanninntrengning oppdages, utløser panelet en alarm – noe som tillater vedlikeholdsplanlegging før motorviklingen kompromitteres – og kan konfigureres til å utløse pumpen hvis lekkasjen når en kritisk terskel. Lagertemperaturovervåking aksepterer PTC-termistor eller PT100-innganger innebygd i pumpemotoren. Overtemperatur utløser enten en alarm eller en tur avhengig av alvorlighetsgrad. Pumpeblokkeringsbeskyttelse bruker motorstrømprofilering: hvis kontrolleren ser et plutselig fall i strømmen under det normale driftsbåndet, noe som indikerer et blokkert eller hakket løpelys for pumpehjulet, initierer den en konfigurerbar revers-og-forsøk-syklus (en eller flere korte kjøringer i motsatt retning for å fjerne hindringen) før den alarmerer.

Startmetoder

Panelet tilpasser startmetoden til pumpemotorens størrelse og forsyningsbegrensninger på stedet. Direktestart passer til mindre pumper opp til ca. 7,5 kW. Stjerne-trekantstart reduserer innløpet for pumper med middels kraft. Mykstartere er spesifisert for større pumper der forsyningsspenningsfall må kontrolleres og tilbakeslagsventilslam fra brå start må unngås. VFD-er brukes der drift med variabel hastighet er nødvendig - for eksempel ved å matche pumpehastigheten til innstrømningen for å opprettholde et konsistent våtbrønnnivå i stedet for å sykle mellom faste av-på-punkter.

Kontroller kraft og sikkerhet

En dedikert kontrolltransformator leverer 24 VAC eller 24 VDC for kontrolleren, HMI, sensorer og alarmkretser – fullstendig isolert fra motorens strømvei. Nødstopp-trykknapper på paneldøren isolerer pumpestrømmen mekanisk. En ekstern sikkerhetssløyfe aksepterer innganger fra våtbrønngassdeteksjon, dørlåser på pumpestasjonens inngang og termisk beskyttelse fra alt oppstrøms utstyr.

HMI og operatørgrensesnitt

En dørmontert tekstskjerm eller fargeberøringsskjerm gir sanntids sumpnivå, pumpestatus, driftstimer, starttelling, motorstrøm og aktive alarmer med tidsstemplet feilhistorikk. Grensesnittet støtter manuell pumpekontroll for vedlikehold, med automatisk gjenoppretting etter en konfigurerbar tidsavbrudd for å forhindre utilsiktet manuell låsing. Parameterjustering — nivåsettpunkter, påløpstidtakere, alterneringsmodus — er passordbeskyttet.

Fjernovervåking

Standard RS485 Modbus RTU kobles til pumpestasjons telemetrienheter. En valgfri 4G- eller Ethernet-skygateway gir direkte nett- og smarttelefontilgang til pumpestatus, nivådata, energiforbruk og alarm-push-varsler. En tørrkontaktalarmutgang for hver pumpefeil og den vanlige høynivåtilstanden er vanligvis koblet til telemetrisystemet som en prioritet over enhver nettverksbasert alarm.

Innkapsling og korrosjonsbeskyttelse

Kloakkpumpestasjoner har en korrosiv atmosfære - hydrogensulfid, fuktighet og i noen tilfeller kjemiske damper. Kapslingen er laget av galvanisert stål med en kjemikaliebestandig pulverlakkering. IP55 er standard; IP65 med forseglet kabelinnføring via kompresjonsgjennomføringer er spesifisert for utendørs eller utsatte installasjoner. Ventilasjonsfiltre bruker aktivt karbonmedier der H₂S-eksponering er betydelig. Alt innvendig metallarbeid er belagt eller rustfritt stål, og PCB er konformt belagt mot fuktighet og korrosive gasser.

Ofte stilte spørsmål

Q1: Hvilke nivåsensorer kan panelet godta, og hvor mange nivåer kontrollerer det?

Panelet godtar flottørbrytere (vanligvis fire diskrete nivåer), hydrostatiske trykktransmittere (4–20 mA) eller ultralydsensorer. Med diskrete flottører er kontrollnivåene stopp, hovedpumpestart, etterslep pumpestart og høy alarm. Med en analog sensor programmeres disse settpunktene direkte i kontrolleren, noe som gir større fleksibilitet og fjernjustering.

Q2: Hvordan håndterer panelet pumpeblokkering fra filler og faste stoffer?

Kontrolleren overvåker motorstrømmen kontinuerlig. Hvis strømmen faller betydelig under det normale pumpebåndet, identifiserer kontrolleren en sannsynlig blokkering og starter en automatisk revers-og-forsøk-sekvens. Pumpen kjøres kort i revers for å fjerne hindringen, og startes deretter på nytt fremover. Hvis forsøket lykkes og strømmen normaliseres, fortsetter driften. Hvis blokkeringen vedvarer etter det konfigurerte antallet forsøk, låses pumpen ute og en alarm genereres.

Q3: Hva skjer hvis driftspumpen svikter under drift?

Kontrolleren utpeker umiddelbart den feilede pumpen som utilgjengelig, velger neste tilgjengelige pumpe i rotasjonssekvensen, starter den og utløser en feilalarm. Denne automatiske omstillingen sikrer at pumpingen fortsetter uten forsinkelse. Den defekte pumpen forblir låst til alarmen er kvittert og feilen fjernet.

Spørsmål 4: Hvordan fungerer alternering, og kan jeg sette den til kjøretimebasert rotasjon?

Veksling endrer hvilken pumpe som fungerer som ledning etter hver komplett pumpesyklus, eller på en konfigurerbar kjøretimeterskel. Driftstimebasert rotasjon utligner mekanisk slitasje og tetningslevetid på tvers av alle pumper. Veksling skjer ved stopppunktet når kummen er tom, så det er ingen fare for høynivåhendelser under omleggingen.

Q5: Hvilke kommunikasjons- og fjernalarmalternativer er inkludert?

Panelet gir: spenningsfrie relékontakter for felles alarm, høynivåalarm og individuell pumpefeil (for fastkablet telemetritilkobling); RS485 Modbus RTU som standard for lokal SCADA- eller RTU-integrasjon; og valgfri 4G skygateway for direkte ekstern tilgang via nettleser eller smarttelefonapp, med pushvarslingsalarmer.

Q6: Kan panelet kjøre på en backup-generator?

Ja. Panelets pumpesekvensering og mykstartere eller stjerne-trekantstartere begrenser innkoblingsstrømmen, slik at en generator kan starte pumper innenfor sin kapasitet. Et valgfritt generatorinngangssignal kan redusere antall pumper som tillates å kjøre samtidig når de er på reservestrøm, og forhindrer overbelastning av generatoren.

Q7: Hvilket vedlikehold krever panelet?

Månedlig visuell inspeksjon av dørpakninger, ventilasjonsfiltre og innvendig tilstand. Kvartalsvis sjekk av strømavslutninger og kontaktortilstand. Årlig funksjonstesting av nivåinnganger, høynivåalarm, alterneringslogikk og sikkerhetsinnretninger. Panelets korrosjonsbeskyttelsestiltak bør inspiseres årlig i aggressive miljøer. Kontaktorer er den primære delen som kan repareres, med utskiftingsintervaller avhengig av pumpens syklusfrekvens.

Et regionalt avløpsnettverk — oppgradering av heisstasjonskontroll

Bakgrunn

En regional vannmyndighet i Storbritannia drev over 40 kloakkløftstasjoner på tvers av landlige og forstadsområder, samlet avløpsvann fra små samfunn og pumpet det til sentraliserte renseanlegg. Mange stasjoner var 15 til 25 år gamle med aldrende kontrollpaneler som brukte grunnleggende flytebryterrelélogikk. Myndigheten sto overfor økende utrykningskostnader for pumpeblokkeringer og -feil, mangel på innsyn i stasjonsstatus mellom planlagte inspeksjoner og økende problemer med å skaffe reservedeler.

Utfordringen

De eksisterende relébaserte panelene tilbød ingen fjernovervåking, ingen deteksjon av pumpeblokkering og ingen automatisk veksling - hver stasjon kjørte en enkelt pumpe med manuell standby som krevde et fysisk besøk for å bytte. Blokkeringshendelser på tjenestepumpen ble uoppdaget inntil beredskapspumpen også varslet, noe som resulterte i nødmeldinger og sporadiske kloakksøl. Stasjonene var spredt over 1500 kvadratkilometer, noe som gjorde reaktivt vedlikehold både tregt og kostbart.

Da myndigheten planla en oppgradering av kontrollsystemet, måtte de nye panelene passe inn i de eksisterende overjordiske kioskene uten sivile modifikasjoner, grensesnitt med både eksisterende flottørbrytere og nye ultralydnivåsensorer, og kommunisere via myndighetens eksisterende telemetrinettverk - en blanding av UHF-radio og GPRS som krevde enkle tørrkontaktalarmutganger sammen med Modbus-data. Spesifikasjonen krevde også automatisk veksling, blokkeringsdeteksjon og tetningslekkasjeovervåking.

Hvorfor kontrollpanel for vannbehandlingspumpe?

Den fabrikkkonstruerte panelløsningen dekket alle krav i en enkelt pakke. Paneler ble bygget til de nøyaktige monteringsdimensjonene til kioskens bakplan, og unngikk konstruksjonsarbeid. Kontrolleren godtok både eksisterende flytebryterinnganger og nye ultralydsignaler på 4–20 mA, slik at stasjoner kan oppgraderes gradvis.

Deteksjonen av pumpeblokkering viste seg å være avgjørende. Tidlige forsøk på tre stasjoner identifiserte at mange blokkeringsmeldinger faktisk var periodiske problemer som ryddet seg selv - panelets automatiske revers-og-forsøk-sekvens løste disse uten operatørintervensjon. Bare vedvarende blokkeringer utløste en alarm. Overvåking av tetningslekkasje oppdaget fuktinntrengning i to pumper under idriftsettelse, noe som muliggjorde forebyggende utskifting av lager før pumpene ble satt inn i vanlig drift.

Alarmutganger ble konfigurert til å kommunisere direkte med myndighetens eksisterende UHF-telemetristasjoner. Kombinert med Modbus-data tilgjengelig for SCADA-teamet, fikk myndigheten både enkel feilmelding og detaljert stasjonsanalyse.

Utplassering

Førti prefabrikkerte paneler, konfigurert for doble pumpestasjoner (1,5 kW til 15 kW), ble produsert og testet over fire måneder og installert av myndighetens elektriske team etter en standardisert igangkjøringsprosedyre. Panelene inkluderte mykstartere på pumper 7,5 kW og over, tetningslekkasje- og lagertemperaturovervåkingsinnganger, blokkeringsdeteksjonslogikk og både flyte- og ultralydnivåkompatibilitet. En gradvis utrulling så seks stasjoner oppgradert per måned, med hele nettverket fullført på under åtte måneder.

Resultater

●  Utrykninger fra nødpumper redusert med omtrent 60 % i løpet av det første året, drevet av automatisk reversering og prøv på nytt for å fjerne mindre blokkeringer og tidlig varsling fra tetningslekkasjeovervåking som tillater planlagt vedlikehold.

●  Pumpevekselbalanserte driftstimer på tvers av drifts- og standbypumper for første gang på de fleste stasjoner, noe som forlenger serviceintervallene for mekanisk tetning og lager.

●  SCADA-teamet fikk sanntidssynlighet av sumpnivåer, pumpestatus og driftstimer på alle 40 stasjoner, og erstattet den tidligere avhengigheten av ukentlige fysiske inspeksjoner.

●  Operatører rapporterte at det standardiserte paneloppsettet på tvers av alle stasjoner forenklet feilsøkingen dramatisk, ettersom hver tekniker visste nøyaktig hvor hver komponent og terminal var plassert.

●  Myndigheten har siden vedtatt den samme panelspesifikasjonen for ytterligere 15 stasjoner i et nettverksforlengelsesprogram.
