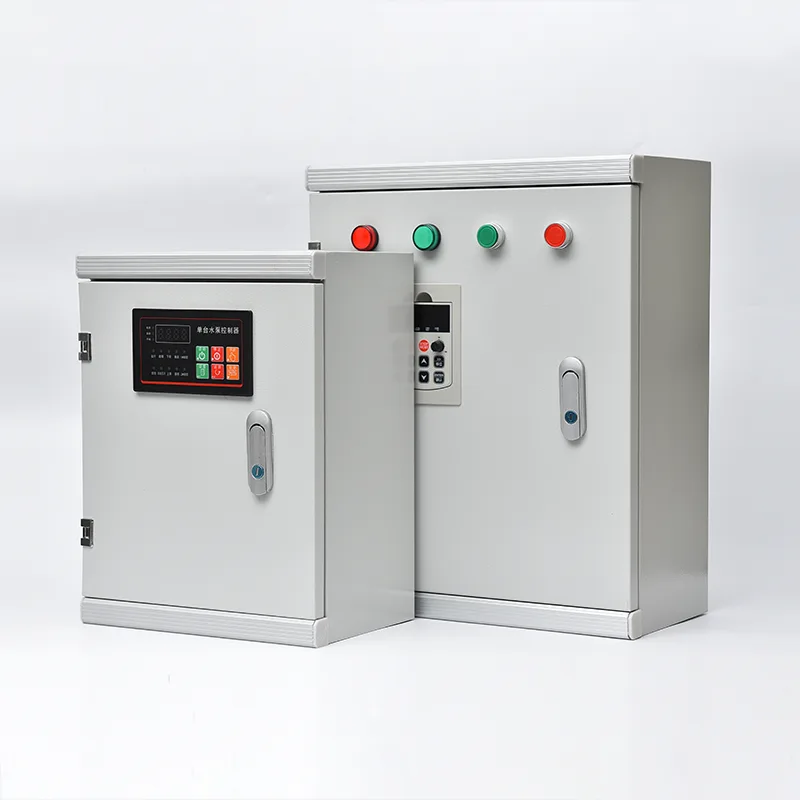

Motorkontrollsenterskap

Som en profesjonell produsent i  Kina, vil Csivei gjerne gi deg kvalitets Motor Control Center Cabinet, som er en flerseksjons gulvstående enhet med fronttilgang med et horisontalt samleskinnesystem klassifisert 400A til 6300A og kortslutningsmotstand opptil 100kA. Hver vertikal seksjon aksepterer uttrekkbare eller faste funksjonsenheter: DOL, stjerne-trekant, mykstarter eller VFD-motorstartere, pluss matebrytere og styrestrømmoduler. Uttrekkbare enheter gjør at en defekt starter kan isoleres, trekkes ut og erstattes i løpet av minutter uten å slå av hele MCC-en. Intern segregering er tilgjengelig i Form 2, Form 3 eller Form 4 i henhold til IEC 61439, som skiller samleskinner fra funksjonelle enheter og terminaler. Motorkretser er designet for type 2-koordinering i henhold til IEC 60947-4-1, og sikrer ingen skade på startkomponentene etter en kortslutningsfeil i motoren. Kommunikasjon via Profibus, Profinet, Modbus RTU/TCP eller Ethernet/IP overfører motorstatus, strøm, driftstimer, energi og diagnostikk til anleggets DCS eller SCADA. Kapslingen er IP42 til IP55 klassifisert i galvanisert stål med pulverlakkert finish, egnet for innendørs elektriske rom og støvete industrimiljøer.

Produktapplikasjoner

Uansett hvor dusinvis eller hundrevis av motorer må drives pålitelig, beskyttes og kontrolleres fra et sentralt sted, gir Solar Pump Control System den strukturerte, modulære ryggraden for industriell elektrisk distribusjon.

Vann- og avløpsrenseanlegg

Kommunale og industrielle vannbehandlingsanlegg driver omfattende motorflåter - råvanninntakspumper, lufteblåsere, rensingsdrev, slamhåndtering, kjemiske doseringspumper og høyløftende distribusjonspumper - som ofte teller over hundre motorer på ett enkelt sted. Et motorkontrollsenter konsoliderer alle motorstartere og -drev til ett eller flere sentralt plasserte MCC-rom, med hver funksjonsenhet dedikert til en spesifikk motor. Standardiserte starterenheter av skuffetype for pumper og vifter gjør at en defekt enhet kan trekkes ut og skiftes ut i løpet av minutter, noe som gjenoppretter kontinuiteten i behandlingsprosessen. Integrasjon med anleggets SCADA-system via redundante kommunikasjonsnettverk gir operatører sanntids motorstatus, driftstimer og energiforbruk på hver stasjon.

Olje-, gass- og petrokjemiske anlegg

Raffinerier, gassbehandlingsanlegg og petrokjemiske komplekser opererer i farlige områder med strenge sikkerhetskrav. MCC-paneler for disse miljøene er vanligvis installert i trykksatte eller rensede elektriske rom borte fra prosessområder. Motorkretser er konstruert for kritisk roterende utstyr - råoljepumper, produktoverføringspumper, kjølevannsirkulasjonspumper, finviftekjølemotorer og gasskompressorer. Form 3 eller Form 4 intern adskillelse skiller hver motorstarterenhet fra hovedsamlingsskinnene og tilstøtende enheter, og forhindrer at en intern lysbuefeil i en starter forplanter seg til andre. Eksplosjonssikre motorvernreleer og sertifiserte strømbegrensende sikringer sikrer sikker isolasjon av motorer i klassifiserte soner.

Kraftproduksjon og kraftverk

Termiske og vannkraftverk er avhengige av MCC-er for å administrere hjelpemotordrevne systemer som er essensielle for generering - kjelematepumper, kondensatorkjølevannspumper, vifter med tvungen trekk og indusert trekk, kullhåndteringstransportører og fyringsoljepumper. MCCs høye kortslutningsmotstandsklassifisering (typisk 65kA til 100kA) er kritisk i kraftstasjons hjelpekort hvor feilnivået fra stasjonens hjelpetransformator kan være alvorlig. Redundante innkommende forsyningsseksjoner med automatisk overføringssvitsjing støtter anleggets kritiske strømkrav for svart-start og enhetsavstenging.

Gruvedrift og mineralforedling

Kobber-, gull-, jernmalm- og kullbehandlingsanlegg er avhengige av MCC-er for å kontrollere knusere, slipemøller, flotasjonsceller, fortykningsdrivverk, transportsystemer og slurrypumper - utstyr som ofte starter under tung belastning og fungerer i støvete, våte miljøer. MCC-kapslingen er spesifisert med forbedret støv- og fuktbeskyttelse (IP54/IP55) og inkluderer ofte interne anti-kondensvarmere for installasjoner i uoppvarmede prosessbygg. Motorbeskyttelsesreleer med avansert termisk modellering sikrer at store mølle- og knusemotorer ikke utløses unødvendig under prosessoverbelastningsforhold.

Masse-, papir- og stålproduksjon

Kontinuerlige prosessindustrier som papirfabrikker og stålvalseverk driver hundrevis av motorer over lange produksjonslinjer, med motorfeil som potensielt stopper hele linjen. MCC-paneler i disse fasilitetene har uttrekkbare startenheter som tillater motorkretsservice uten å slå av hele MCC-seksjonen – enheten isoleres ganske enkelt, trekkes ut og erstattes med en reserve mens hovedskinnene forblir strømførende. Feltbusskommunikasjon fra hver startenhet til DCS gir detaljert motordiagnostikk som muliggjør planlagt utskifting før uventet feil.

VVS og bygningstjenester i store anlegg

Flyplasser, konferansesentre og store kommersielle komplekser bruker MCC-er for å sentralisere kontrollen av alle HVAC-motorbelastninger - kjølere, kjøletårn, kjølevannspumper, luftbehandlingsenheter og røykavtrekksvifter. Integrasjon med Building Management System muliggjør arbeidssykling, nattsenking og energioptimalisert kontroll over hele motorparken fra ett enkelt kontrollrom.

Teknisk dypdykk

Motor Control Center Cabinet er en typetestet lavspenningskoblingsenhet konstruert for sikker, modulær motorstyring med fokus på operativ oppetid, personellbeskyttelse og vedlikehold.

Strukturell ramme og samleskinnesystem

MCC er konstruert som en flerseksjons gulvstående ramme av foldede og boltede galvaniserte stålprofiler, med hver seksjon typisk 600 mm, 800 mm eller 1000 mm bred. Den horisontale hovedsamlingsskinnen går gjennom hele MCC-en i et dedikert topp- eller bakrom, laget av tinnbelagt kobber eller aluminium og dimensjonert for nominell kontinuerlig strøm (400A til 6300A). Samleskinnene er boltet og strammet med Belleville-skiver for å opprettholde kontaktkraften over termisk sykling. Den vertikale samleskinnen i hver seksjon fordeler strøm til de individuelle funksjonsenhetene via pluggbare fjærbelastede kontakter, og eliminerer behovet for kablede forbindelser mellom samleskinnen og hver startenhet. Kortslutningsmotstandsvurdering – verifisert gjennom typetesting – sikrer at samleskinnesystemet og dets støtter kan tåle de elektromagnetiske kreftene fra en feil uten deformasjon eller kontaktseparasjon.

Funksjonell enhetsdesign: Fast og uttrekkbar

Motorstartenheter er tilgjengelige i faste (boltede) eller uttrekkbare (skuff-type) konfigurasjoner. Uttrekkbare enheter er standardtilbudet for kritiske prosesser, som gjør at en starter kan isoleres elektrisk, trekkes ut mekanisk på styreskinner og erstattes med en reserve i løpet av minutter – uten å slå av hele MCC-seksjonen. Hver uttrekkbar enhet inneholder en støpt kretsbryter eller sikringsbryter, en driftsklassifisert kontaktor, et elektronisk overbelastningsrelé, kontrollkretssikring og en enhetsspesifikk kontrollterminalblokk. Forriglingsmekanismer sikrer at enheten kun kan trekkes ut i AV-posisjon og ikke kan settes inn igjen under belastning. Mekanisk koding forhindrer at en enhet på én vurdering settes inn i et spor beregnet for en annen vurdering. For VFD- eller mykstarterenheter er den større kapslingsdybden og forbedret ventilasjon integrert i skuffformatet.

Motorvern og Type 2-koordinering

Hver motorkrets er designet for type 2-koordinering i henhold til IEC 60947-4-1. Ved en kortslutningsfeil på motorklemmen fjerner effektbryteren eller sikringene feilstrømmen uten skade på kontaktoren eller overbelastningsreléet utover lett kontaktsveising som kan separeres uten utskifting. Dette er avgjørende for oppetid i prosessen - en kortslutning i motoren krever ikke utskifting av starteren. Overbelastningsvern bruker elektroniske releer med valgbare utløsningsklasser (klasse 10, 20, 30), fasetap, strømubalanse og jordfeildeteksjon. Motorbeskyttelsesreleer med Modbus- eller Profibus-grensesnitt gir DCS-en detaljerte termiske tilstandsdata, startsperresignaler og prediktive vedlikeholdsvarsler.

Intern segregering og personellsikkerhet

MCC er tilgjengelig med økende nivåer av intern oppdeling i samsvar med IEC 61439-1/2 skjemaklassifiseringer:

● Form 2: funksjonelle enheter atskilt fra samleskinner, men terminaler kan dele samme rom som enheten

● Form 3: alle funksjonelle enheter atskilt fra hverandre og fra samleskinner; terminaler atskilt fra samleskinner, men ikke nødvendigvis fra hverandre. Dette er standardspesifikasjonen for industrianlegg.

● Skjema 4: fullstendig separasjon av samleskinner, funksjonelle enheter og terminaler — hver i sitt eget rom. Dette er spesifisert for høykritiske applikasjoner i olje og gass eller annen farlig industri.

Inneslutning av lysbuefeil er utformet for å omdirigere lysbueenergi bort fra operatøren gjennom trykkavlastningsventiler på toppen av kabinettet, testet under interne lysbueforhold i henhold til IEC 61641 der spesifisert. Skodder på samleskinnekoblinger lukkes automatisk når en uttrekkbar enhet fjernes, og forhindrer utilsiktet kontakt med strømførende samleskinner.

Kontrollgrensesnitt og intelligent motorstyring

Et dedikert kontrollrom i hver startenhet eller over funksjonsenhetene inneholder PLS-fjern-I/O, kommunikasjonsgatewayer, mellomliggende reléer og rangeringsterminaler. Motordrift, stopp, feil og statustilbakemeldinger overføres til DCS via feltbuss (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Intelligente motorstyringsreleer i hver enhet måler kontinuerlig motorstrøm, spenning, effekt, energi og fasebalanse, og overfører disse dataene til anleggets plattform for aktivastyring eller prediktivt vedlikehold. Dette gjør det mulig for operatører å identifisere forringende motorforhold – økende lagerfriksjon, impellerslitasje eller forringelse av viklinger – før de forårsaker en uplanlagt tur.

Innkapsling og miljøtilpasning

Standard MCC-kapslingen er laget av 2,0 mm galvanisert stålplate med en pulverlakkert finish, og oppnår IP42-beskyttelse egnet for innendørs elektriske rom. For støvete industrimiljøer – gruver, sementanlegg, treforedling – klarer IP54- eller IP55-kapslinger med filtrert ventilasjon eller luft-til-luft varmevekslere intern kjøling samtidig som luftbårne partikler utelukkes. For utendørs installasjoner er IP65-kapslinger med termostatstyrte anti-kondensvarmere, regnskjermer og maskinvare i rustfritt stål tilgjengelig. I tropiske miljøer forhindrer konformt belagte PCB-er og forseglede koblinger fuktighetsindusert sporing.

Testing og kvalitetssikring

Hvert MCC-panel gjennomgår et definert fabrikkgodkjenningstestprogram: samleskinnekontinuitet og isolasjonsmotstandsmåling; primær og sekundær injeksjonstesting av beskyttelsesreléer; funksjonssimulering av kontaktor, starter og forrigling; uttrekkbar enhet innsetting og uttakstesting; og verifisering av kommunikasjonsnettverk. En fullstendig FAT-rapport leveres med hver MCC, sammen med enkeltlinjediagrammer, layouttegninger og driftsmanualer. MCC er designet, produsert og testet i henhold til IEC 61439-1/2, med CE-merking og valgfri UL, UKCA eller andre regionale sertifiseringer.

Hvorfor velge Csivei MCC-paneler?

Den fabrikkkonstruerte MCC Panel-løsningen ble valgt for sin beviste evne til å møte alle krav:

● Standardiserte uttrekkbare startenheter (opptil 250A) tillot rask utskifting av enhver motorstarter uten å slå av hele MCC-seksjonen

● Type 2-koordinert motorvern sørget for at motorkortslutningsfeil ble utbedret uten skade på startkomponenten

● Det 65kA-klassifiserte samleskinnesystemet med lysbuefeilbegrensning og Form 3 intern adskillelse ga det nødvendige sikkerhetsnivået

● Intelligente motorstyringsreleer med Profibus DP-kommunikasjon i hver startenhet sendte motordata i sanntid til SCADA - strøm, effekt, driftstimer, antall starter, termisk kapasitet brukt og energiforbruk - som muliggjør prediktiv vedlikeholdsplanlegging

● Flerseksjons-serien med integrerte luftstrømbrytere, VFD-seksjoner for lufteviftene, mykstarter-seksjoner for store pumper og standard uttrekkbare starterseksjoner for generell motorbelastning – alt i et felles samleskinnesystem

Ofte stilte spørsmål

Q1: Hva er forskjellen mellom et solpumpekontrollsystem og et standard fordelingstavle?

Et fordelingstavle distribuerer primært strøm til sluttkretser med sikringer eller kretsbrytere, men integrerer vanligvis ikke motorstart eller -kontroll. Et motorkontrollsenter kombinerer motorstartere (kontaktorer, overbelastninger og frekvensomformere), motorbeskyttelse og kontrollintelligens i en enkelt strukturert enhet – hver funksjonsenhet er designet spesifikt for en motorbelastning, ikke bare en generisk krets. MCC-er inkluderer også uttrekkbare enheter, samleskinnesegregering og omfattende kommunikasjonsfunksjoner for motorstyring som ikke finnes i fordelingstavler.

Q2: Hvor mange motorer kan ett solpumpekontrollsystem romme?

Antallet avhenger av antall seksjoner og enhetsstørrelse. En enkelt vertikal seksjon har vanligvis plass til 4 til 12 motorstarterenheter avhengig av deres effekt. En flerseksjons MCC-serie kan romme 50, 100 eller flere motorer. Våre applikasjonsingeniører vil optimalisere oppsettet basert på motorlisten din og begrensninger på stedet.

Q3: Hva er fordelen med uttrekkbare enheter fremfor faste enheter?

Uttrekkbare (skuff-type) enheter lar en defekt starter isoleres, fysisk trekkes ut av MCC og erstattes med en reserve - alt i løpet av minutter og uten å slå av hele MCC-seksjonen. Hovedskinnene forblir strømførende og andre motorkretser fortsetter å fungere. Dette er kritisk for kontinuerlige prosessindustrier der uplanlagt nedetid på én motor ikke må falle i kaskade. Faste enheter er billigere, men krever at MCC-delen slås av for utskifting av starter.

Spørsmål 4: Hva betyr skjema 2, skjema 3 og skjema 4 segregering?

Disse refererer til graden av intern oppdeling i henhold til IEC 61439-1/2. Form 2 skiller funksjonelle enheter fra samleskinner. Skjema 3 legger til separasjon mellom individuelle funksjonelle enheter. Skjema 4 skiller i tillegg terminaler fra hverandre og fra andre funksjonelle enheter. Høyere former gir større sikkerhet under vedlikehold og inneholder lysbuefeil mer effektivt, men koster mer. Vi vil anbefale det riktige skjemaet basert på din drifts- og vedlikeholdsfilosofi.

Spørsmål 5: Hvilken kortslutningsvurdering trenger jeg for Mitt kundesenter?

Dette bestemmes av den potensielle feilstrømmen på punktet der MCC kobles til, som avhenger av oppstrøms transformatorens kVA-klassifisering, impedans og kabelimpedans. Typiske industrielle installasjoner krever 50kA eller 65kA ved 400V. Kraftstasjon og store prosessanlegg hjelpekort kan kreve 80kA eller 100kA. Vi analyserer systemdataene dine og spesifiserer riktig vurdering.

Q6: Hvordan kommuniserer MCC med vårt DCS- eller SCADA-system?

Hver motorstarterenhet eller gruppe av enheter inkluderer et kommunikasjonsgrensesnitt – typisk Profibus DP, Profinet, Modbus RTU/TCP eller Ethernet/IP – som kobles til anleggets kontrollnettverk. Motorstatus (kjører, stoppet, utløst), strøm, energi og diagnosedata overføres kontinuerlig. DCS kan fjernstarte/stoppe motorer og motta alarmvarsling.

Spørsmål 7: Kan MCC utvides i fremtiden?

Ja. MCC er designet for utvidbarhet i hver ende av serien. Vi anbefaler å inkludere ekstra vertikale seksjoner eller reserveenhetsspor i den første rekkefølgen hvis fremtidige motortilsetninger er planlagt. Utvidelse av en eksisterende MCC krever at den originale samleskinneklassifiseringen og designen samsvarer, så det er viktig å beholde den originale produsenten for kompatibilitet.

Q8: Hvilket vedlikehold krever et MCC-panel?

Anbefalt vedlikehold inkluderer: årlig termisk bildeundersøkelse av samleskinneskjøter og termineringspunkter; funksjonell testing av uttrekkbare enhetslåser og lukkemekanismer; verifisering av beskyttelsesreléinnstillinger og turfunksjoner; rengjøring av ventilasjonsfiltre; og inspeksjon av dørpakninger og pakninger. En detaljert vedlikeholdsplan er gitt i bruksanvisningen.
