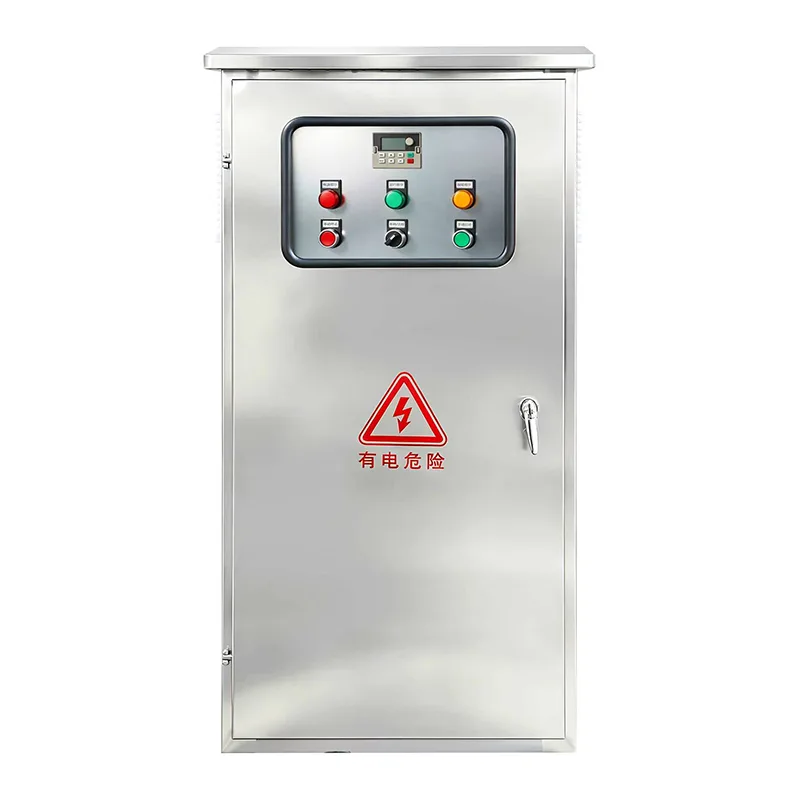

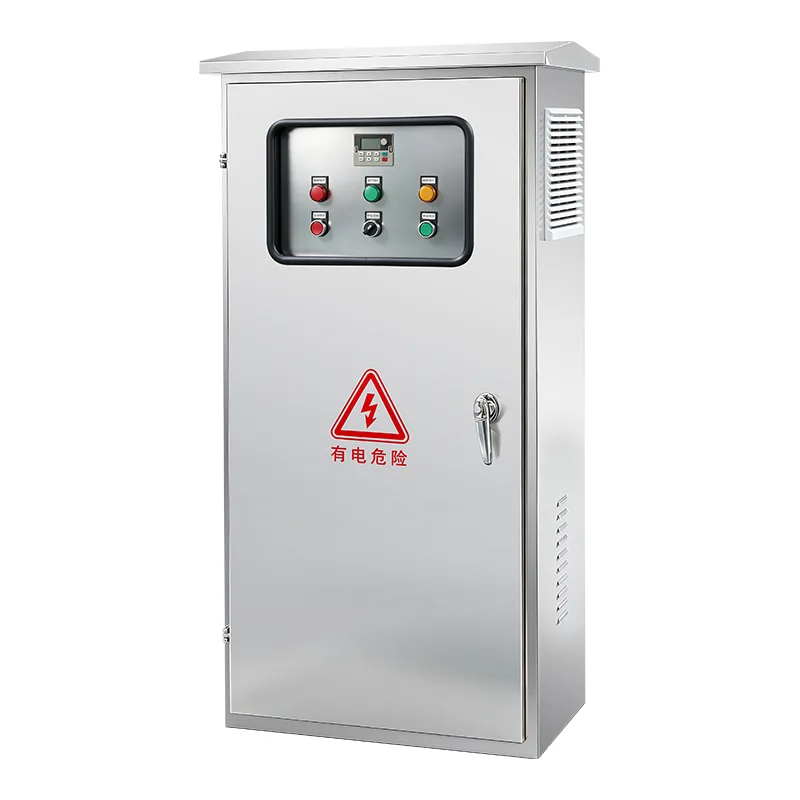

EV Lader Strømfordelingsskap

Tilgjengelig i fleksible konfigurasjoner for å passe til ethvert ladestedsoppsett, aksepterer Csivei-fabrikkens EV Charger Power Distribution Cabinet en enkelt innkommende AC-forsyning – typisk 400V trefase med strømklassifiseringer fra 100A til 1600A og over – og distribuerer den til flere utgående ladekretser. Hver utgående mater er individuelt beskyttet av en støpt kretsbryter eller sikringsbryter, med dedikert reststrømbeskyttelse der det er nødvendig. Et sentralisert energimålerrom rommer inntektsgradsmålere, som muliggjør fakturering per krets eller per lader i samsvar med lokale forsyningskrav. Type 1+2 overspenningsvern på hovedbussen sikrer hele stedet mot lyninduserte transiente overspenninger. Kabinettet, klassifisert IP54 til IP65 avhengig av utplasseringsmiljøet, er laget av galvanisert stål med værbestandig pulverbelegg. En valgfri smart energistyringskontroller gir lastbalansering, faserotasjon, laderplanlegging og sanntidsovervåking via RS485 Modbus eller Ethernet, og integreres sømløst i OCPP-baserte ladeadministrasjonsplattformer. Full overensstemmelse med IEC 61439-1, IEC 60364-7-722 og gjeldende regionale standarder opprettholdes.

Produktapplikasjoner

EV Charger Power Distribution Cabinet, som fungerer som den elektriske ryggraden i enhver moderne el-installasjon, konsoliderer strømstyringen på stedet i et enkelt, fabrikkkonstruert kabinett – reduserer elektrisk arbeid på stedet, akselererer igangkjøring og forbedrer driftssikkerheten.

Offentlige hurtigladestasjoner

Serviceområder for motorveier, urbane ladeplasser og bensinstasjoner som distribuerer flere likestrømshurtigladere krever robust kraftdistribusjon med høy kapasitet. Skapet mottar hovedforsyningen og distribuerer beskyttede, individuelt målte feeder til hver lader. Det sentraliserte målerrommet støtter fakturering av verktøy for hver brønn, mens den integrerte overspenningsvernet beskytter kostbar hurtigladerkraftelektronikk fra netttransienter.

Flåte og logistikk ladedepoter

Elektriske bussdepoter, leveringsknutepunkter for siste mil og kommunale flåtegårder kjører flere ladere samtidig under ladevinduer over natten. Distribusjonsskapet sentraliserer innkommende strøm- og laststyring, slik at depotoperatøren kan balansere etterspørselen på tvers av ladere, forhindre utbrudd av hovedbryteren og planlegge lading til tariffperioder utenfor peak. Skapets sjenerøse matekapasitet imøtekommer fremtidig flåteutvidelse uten større elektrisk omarbeiding.

Ladeinstallasjoner for kommersielle og arbeidsplasser

Kontortårn, kjøpesentre og forretningsparker som gir ansatte eller kunder elbillading, distribuerer vanligvis dusinvis av AC-ladere på flere parkeringsnivåer. Et sentralt distribusjonsskap per etasje eller sone aksepterer en understrømforsyning og distribuerer strøm til individuelle veggmonterte ladere. Måling per krets muliggjør nøyaktig allokering av energikostnader til leietakerselskaper eller avdelingsbudsjetter.

Boligleilighet og Condominium Parkering

Fleretasjes boligutvikling som ettermonterer elbil-lading på tvers av titalls eller hundrevis av parkeringsplasser drar nytte av en tilnærming til distribusjonsskap. Ett eller flere skap plassert i elektriske stigerom eller koblingsrom på parkeringsnivå mottar bygningens EV-dedikerte forsyning og distribuerer beskyttede, målte matinger til individuelle ladere ved beboerbrønner. Lasthåndtering i skapet forhindrer EV-lading fra å overskride bygningens tildelte elektriske kapasitet.

Motorveier og avsidesliggende rasteplasser

Frittstående ladeplasser borte fra urban infrastruktur mangler ofte eksisterende LV-fordelingstavler som er egnet for ladning av elbiler. Et dedikert strømdistribusjonsskap utplassert ved siden av transformatoren eller generatorsettet gir et komplett, forhåndskonfigurert LV-distribusjonspunkt – eliminerer behovet for tilpasset sentralbordfabrikasjon på stedet og reduserer igangkjøringstiden betydelig.

Utviklinger og megaprosjekter med blandet bruk

Storskala utbygginger som kombinerer bolig, kommersiell, detaljhandel og offentlig parkering kan distribuere flere distribusjonsskap i en lagdelt arkitektur. Et hovedinnkommende skap ved transformatorstasjonen mater underfordelingsskap i hver parkeringssone, og skaper en strukturert, skalerbar kraftfordelingstopologi som matcher faset konstruksjon og økende EV-opptak.

Teknisk dypdykk

EV Charger Power Distribution Cabinet er konstruert som et fullt integrert, fabrikkmontert LV-sentralbord spesielt designet for de unike elektriske kravene til EV-ladeinfrastruktur.

Inngående forsyning og hovedbeskyttelse

Skapets innkommende seksjon aksepterer enkle eller doble forsyningskabler terminert på en hovedstrømbryter eller luftstrømbryter vurdert til å matche stedets maksimale etterspørsel. ACB-er med mikroprosessorbasert beskyttelse tilbyr justerbare terskler for overbelastnings-, kortslutnings- og jordfeilbeskyttelse, med bueblitsreduserende funksjoner der det er nødvendig. Innkommende overspenningsvern — Type 1 SPD-er som er i stand til å håndtere impulsstrømmer opp til 25kA (10/350μs) — gir den første forsvarslinjen mot direkte lynnedslag på oppstrøms infrastruktur.

Utgående matedistribusjon

Flere utgående laderkretser er beskyttet av individuelle støpte kretsbrytere eller sikringsbrytere, hver klassifisert for den tilkoblede laderens maksimale inngangsstrøm. Matere er arrangert for balansert fasefordeling over det trefasede samleskinnesystemet, minimerer nøytralstrøm og forbedrer den generelle strømkvaliteten. For DC-hurtigladermatinger, tilpasser MCCB-er med justerbare magnetiske utløsningsinnstillinger laderens innstrømningsegenskaper uten forstyrrende tripping. Reststrømsbeskyttelse — Type B eller Type A med 6mA DC-deteksjon — er gitt på relevante kretser i samsvar med IEC 60364-7-722.

Integrert målerarkitektur

Et dedikert målerrom inneholder energimålere for inntektsgrad for hver utgående krets eller grupper av kretser, avhengig av faktureringskrav. Målere kommuniserer via Modbus RTU eller TCP/IP til en sentralisert datakonsentrator, som overfører konsoliderte data til ladestyringsplattformen eller faktureringssystemet. MID eller tilsvarende sertifiserte målere er tilgjengelige for markeder som krever forskriftsmessig inntektsmåling.

Laststyring og smart kontroll

En valgfri innebygd laststyringskontroller overvåker forbruket i sanntid på hovedinntekten og hver utgående mater. Når den totale etterspørselen på stedet nærmer seg det konfigurerte maksimumet, allokerer kontrolleren dynamisk tilgjengelig kapasitet mellom tilkoblede ladere – reduserer ytelsen på brønner med lavere prioritet, utsetter planlagte økter eller aktiverer faserotasjon for å opprettholde tjenesten samtidig som den forhindrer overbelastning av hovedbryteren. Kommunikasjon med individuelle ladere skjer via OCPP eller direkte Modbus, og kontrolleren kan reagere på eksterne signaler som for eksempel tariffer på tidspunkter, tilgjengelighet av solenergi eller kommandoer for bygningsenergistyringssystem.

Samleskinnesystem og intern kabling

Hovedsamleskinnesystemet er laget av tinnbelagt kobber eller aluminium, dimensjonert for merkestrøm med passende reduksjon for temperaturøkning i innvendig skap. Samleskinnestøtter er glassfiberforsterket polymer vurdert for å tåle kortslutning. Interne ledninger bruker flammehemmende, røykfattig-null-halogen-kabel, med alle kontroll- og målekretser adskilt fra strømbanen. Kabelinnføring skjer via avtakbare pakningsplater i skapbunnen, dimensjonert for spesifisert inngående og utgående kabeltverrsnitt.

Innkapsling, miljøvern og kjøling

Det gulvstående skapet er konstruert fra 1,5 mm til 2,0 mm galvanisert stålplate, med helsveisede sømmer og en UV-stabilisert pulverlakkert finish. Standard beskyttelsesgrad er IP54, med IP65 tilgjengelig for utendørs eller høystøvmiljøer. Kabinettet har en hengslet, tett frontdør med låsbart håndtak og valgfritt visningsvindu over måleinstrumenter. Passiv ventilasjon leveres av filtrerte lameller eller pusteavløp, med naturlig konveksjon hjulpet av beregnede luftbaner. For skap med høy kontinuerlig lasttetthet er termostatstyrt tvangsventilasjon integrert, med alarmkontakter for viftesvikt. Interne antikondensvarmere er tilgjengelige for installasjoner med kalde eller høy luftfuktighet.

Sikkerhet og samsvar

Skapet er designet og testet i henhold til IEC 61439-1 og IEC 61439-2 for lavspenningsbryter- og kontrollutstyr, med spesifikk samsvar med IEC 60364-7-722 for EV-forsyningsutstyr. Inneslutning av lysbuefeil, fingersikker komponentskjerming og en innkommende hovedisolator som kan betjenes uten å åpne skapdøren er standard. Jordkontinuitet på tvers av alle seksjoner sikres via en dedikert beskyttende jordskinne festet til kapslingen. Alle komponenter bærer CE-merking, med UL og andre regionale sertifiseringer tilgjengelig.

FAQ

Q1: Hvor mange ladere kan ett distribusjonsskap støtte?

Antall utgående matere er fullt konfigurerbart. Et enkelt skap kan vanligvis støtte 4 til 24 laderkretser, avhengig av strømstyrken til hver lader og den totale innkommende forsyningskapasiteten. For større områder kan flere skap settes sammen i en hoved- og underdistribusjonstopologi.

Q2: Trenger jeg en separat måler for hver laderkrets?

Dette avhenger av faktureringskravene dine. For offentlig lading hvor hver brønn må faktureres uavhengig, anbefales måling per krets. For flåtedepoter eller arbeidsplasslading hvor totalt energiforbruk er allokert internt, kan gruppemåling være tilstrekkelig. Skapet kan konfigureres for begge tilnærminger.

Q3: Hvilken innkommende forsyningsspenning og strømklassifisering er tilgjengelig?

Standardkonfigurasjoner aksepterer 230/400V trefase, 50/60Hz, med innkommende strømklassifiseringer fra 100A til 1600A. Høyere rangeringer er tilgjengelig på forespørsel. For større installasjoner kan en dedikert transformator mate skapet direkte.

Q4: Kan skapet installeres utendørs ved siden av laderne?

Ja. Skapet er tilgjengelig i IP55 eller IP65 klassifisering for utendørs installasjon. En solseil og anti-kondensvarmer anbefales for lengre utendørs bruk i varmt, fuktig eller kaldt klima. Skapet kan monteres på en betongsokkel eller pute, med bunnkabelinnføring gjennom tette pakningsplater.

Q5: Hva er laststyringskontrolleren og hvordan fungerer den?

Den valgfrie smartkontrolleren overvåker sanntidsforbruk på alle kretser. Når den totale etterspørselen nærmer seg stedets maksimalt tillatte belastning, reduserer den dynamisk strømmen på ladere med lavere prioritet eller roterer ladeplaner for å forhindre at hovedbryteren løsner. Dette gjør at flere ladere kan kobles til en gitt forsyning, noe som reduserer nødvendig netttilkoblingskapasitet og tilhørende verktøykostnader.

Q6: Hvordan integreres dette kabinettet med et ladestyringssystem (CMS)?

The cabinet's metering and load management controller support Modbus RTU/TCP and can interface with OCPP-compliant charging management platforms. Meter data and alarm status are transmitted to the CMS, allowing operators to view site-wide power distribution in the same dashboard used for charger management.

Spørsmål 7: Kan skapet romme fremtidige ladertillegg?

Ja. Skapet kan leveres med ekstra utgående mateposisjoner, forhåndsinstallert samleskinnekapasitet og plass til ekstra målemoduler. Dette gjør det mulig å legge til nye ladekretser ved å koble til ladekabelen og installere matebryteren, uten at det er nødvendig å endre samleskinnen.

Q8: Hvilke regulatoriske standarder overholder kabinettet?

Skapet er konstruert og testet i henhold til IEC 61439-1/2, med spesifikke elbilinstallasjonskrav i henhold til IEC 60364-7-722. Regionale sertifiseringer inkludert CE, UKCA og tilsvarende er tilgjengelige. Vi leverer full dokumentasjon inkludert enkeltlinjediagrammer, testsertifikater og installasjonsmanualer med hvert skap.

5.En drivstoffforhandler på flere steder — Nasjonal hurtiglading av elbiler

Bakgrunn

En nasjonal drivstoffforhandlerkjede som driver over 200 bensinstasjoner, gjennomførte et ambisiøst program for å installere DC hurtigladeknutepunkter på steder med mye trafikk langs store motorveier. Hvert nettsted skulle distribuere fire til åtte DC-hurtigladere med to pistoler, og skape 8 til 16 ladeplasser. Utrullingen skulle leveres i faser, med potensial til å doble ladekapasiteten på fremtidige datoer.

Utfordringen

Hvert nettsted presenterte et konsistent sett med elektriske infrastrukturutfordringer. Den eksisterende LV-distribusjonen i bensinstasjonskiosken var ikke designet for kravene til DC-hurtigladere, som samlet kunne kreve 400A til 800A per sted. Tilpasset sentralbordproduksjon på stedet for hvert sted vil introdusere betydelige ingeniørkostnader, inkonsekvent kvalitet og lengre nedetid under installasjonen. Tilkoblingspunktet for forsyningsforsyningen var ofte plassert vekk fra de ideelle laderposisjonene, noe som krevde en strukturert tilnærming til kabeldistribusjon.

Forhandleren krevde også sentralisert energimåling for hver ladeplass for å støtte kundefakturering per økt, og krevde robust beskyttelse for den dyre hurtigladerelektronikken. Med bensinstasjoner klassifisert som farlige områder, var streng elektrisk sikkerhet og overholdelse av regelverk ikke omsettelig.

Hvorfor EV Charger Power Distribution Cabinets?

Et standardisert, fabrikkutviklet kraftdistribusjonsskap ble valgt som ryggraden for hvert sted. Hvert kabinett ble konfigurert for å matche stedets strømbehov og laderantall - typisk en 630A eller 800A innkommende forsyning med åtte utgående 125A til 160A matekretser.

Skapets integrerte tilnærming ga umiddelbare fordeler:

●  Ett forhåndstestet kabinett erstattet det som ville vært et spesialbygget sentralbord, og sparte uker med elektroteknikk på stedet per sted.

●  Inntektsmåling per krets i kabinettets dedikerte målerrom ga faktureringsdata for hver ladestasjon, integrert direkte i forhandlerens betalingsplattform.

●  Type 1+2 overspenningsvern på hovedinngående forsyning og Type 2 SPD på utgående matere ga lagdelt forsvar for laderelektronikken.

●  Den viktigste innkommende isolatoren og individuelle matebrytere tillot sikker isolasjon for vedlikehold, med en låsefunksjon for entreprenørens sikkerhet.

●  Den utendørs klassifiserte IP65-kapslingen med anti-kondensvarmer betydde at kabinettet kunne plasseres ved siden av laderne, noe som minimerer utgående kabelføringer.

●  Reserve materposisjoner ble inkludert på hvert sted, slik at ekstra ladere kan kobles til i fremtidige faser uten utskifting av kabinett eller større elektrisk omarbeiding.

Utplassering

Standardiserte 800A-klassifiserte EV Charger Power Distribution Cabinets med åtte utgående matekretser ble distribuert på de første 50 stedene. Hvert skap inkluderte inntektsklassemåling på alle kretser, type 1+2 overspenningsvern og en IP65-kapsling med anti-kondensoppvarming. Skapene ble produsert, testet og sendt som komplette enheter, og krever kun inngående forsyningstilkobling og utgående laderkabling på stedet. Igangkjøringstiden var i gjennomsnitt under to dager per anlegg fra levering til energitilførsel.

Resultater

●  Idriftsettelsestiden for nettstedet ble redusert med omtrent 60 % sammenlignet med tilpassede sentralbordløsninger, noe som akselererte det nasjonale utrullingsprogrammet.

●  Den standardiserte kabinettdesignet eliminerte variasjoner i elektrisk kvalitet og sikkerhetsoverholdelse på tvers av nettstedporteføljen.

●  Etter 18 måneders drift ble det registrert null skaprelaterte elektriske feil, med overspenningsvern bekreftet å ha fungert på to steder under lynnedslag, og beskyttet nedstrøms laderelektronikk.

●  Reservematerposisjonene ble aktivert på tvers av 15 steder i fase to av utrullingen, med nye ladekretser lagt til på under en dag – som validerte den fremtidssikre designstrategien.

●  Drivstoffforhandleren har siden tatt i bruk den samme kabinettspesifikasjonen for ytterligere 50 nettsteder, med deres elektroingeniørteam som nevner kabinettets integrasjon med deres sentraliserte CMS-plattform som en viktig operasjonell fordel.
