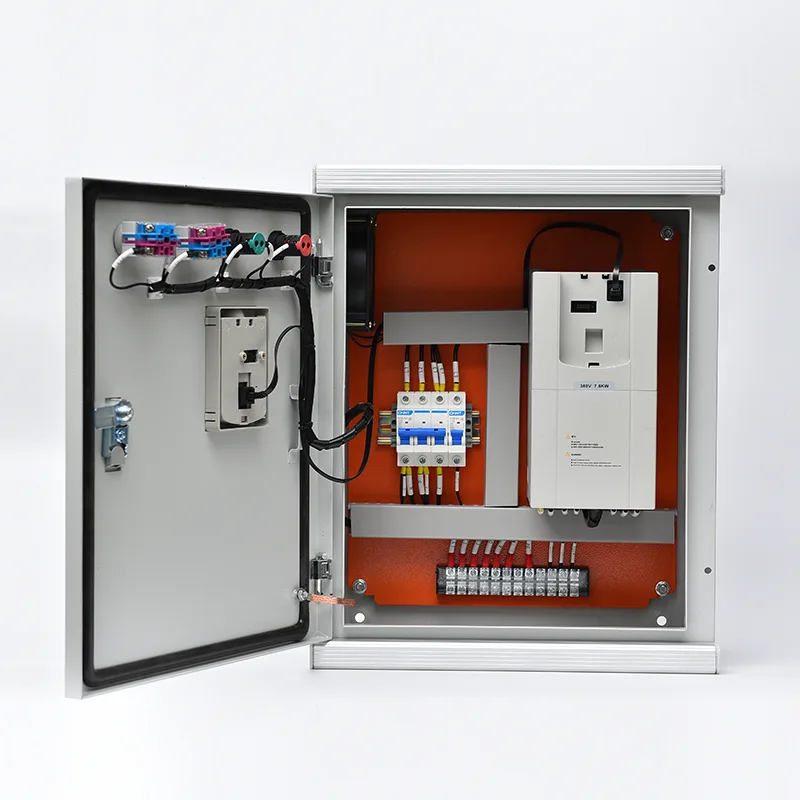

VFD kontrollpanel

Innebygd i et spesialbygd kapsling klassifisert IP42 til IP65, integrerer dette kabinettet en drivenhet med variabel frekvens med all nødvendig kraft- og kontrollinfrastruktur: innkommende nettisolasjon, linje- og lastreaktorer for harmonisk demping og beskyttelse av motorkabel, beskyttelse mot inngangssikring eller effektbryter, et utgangs-dV/dt-filter eller et full-motorfilter etter behov. Effektklassifiseringer spenner fra 0,75 kW til over 630 kW på tvers av standard spenningsklasser (380V, 400V, 480V, 690V). Selve VFD-en er en høyytelses vektorkontrolldrivenhet som leverer fullt dreiemoment ved null hastighet, med automatisk energioptimalisering og en integrert PID-kontroller for trykk-, strømnings- eller temperaturregulering. Et dørmontert HMI-tastatur eller berøringsskjerm gir lokal kontroll, parametertilgang og diagnostisk informasjon, mens Modbus RTU/TCP-, Profibus-, Profinet- eller Ethernet/IP-kommunikasjonsporter muliggjør fjernovervåking og integrering i anleggsomfattende automasjonssystemer. En manuell bypass-opsjon – ved bruk av kontaktorer eller en integrert overføringsbryter – tillater motordrift direkte fra strømforsyningen for å opprettholde prosesskontinuitet under drift av frekvensomformeren. Omfattende beskyttelsesfunksjoner dekker kortslutning, overbelastning, overspenning, underspenning, fasetap, jordfeil, motorstopp og overtemperatur, med alle triphendelser logget for vedlikeholdsanalyse.

Produktapplikasjoner

Uansett hvor motordrevet utstyr drar nytte av hastighetskontroll, energieffektivitet og myk start, gir VFD kontrollpanel en komplett, forhåndskonstruert drivløsning for industri- og infrastrukturapplikasjoner.

Vann- og avløpspumpestasjoner

Kommunale vannforsyning og avløpsrenseanlegg driver store pumper med variabel etterspørsel gjennom døgnet. Et VFD-kontrollpanel som driver et borehull, booster- eller overføringspumpe, modulerer motorhastigheten for å opprettholde konstant vanntrykk eller strømning uten strupeventiler – og oppnår vanligvis 20 % til 40 % energibesparelser sammenlignet med fast-hastighets direkte-på-linje-drift. Mykstartfunksjon eliminerer vannslag i lange rørledninger og reduserer mekanisk belastning på pumpehjul, aksler og koblinger. I avløpsvannsapplikasjoner forhindrer automatisk ramping overløp av tilleggsavgifter under topptilløp i vått vær. Redundansklare konfigurasjoner tillater bytte av drifts-/beredskapspumpe.

Industrielle vifter og vifter

Store sentrifugal- og aksialvifter i kraftstasjoner, sementanlegg, gruver og produksjonsanlegg er ideelle VFD-kandidater. Skapet muliggjør presis luftstrømkontroll for forbrenningsluft, eksos, støvavsug eller prosesskjøling uten tap av innløpsvinge eller spjeld. VFD-kontroll av vifter med indusert trekk og tvungen trekk i kjeler og ovner gir store energibesparelser samtidig som de opprettholder optimale luft-til-drivstoff-forhold. Røykavsug og tunnelventilasjonsvifter drar nytte av kabinettets brannmannsoverstyringsfunksjon, som tillater direkte-på-line nøddrift uavhengig av VFD-status.

Kompressor og kjølesystemer

Skrue-, stempel- og sentrifugalkompressorer i industrielle kjøle-, luftseparasjons- og prosessgassapplikasjoner fungerer mest effektivt ved dellast når hastighetskontrollert. VFD-kontrollpanelet justerer kompressormotorhastigheten for å matche variabelt kjøle- eller prosessbehov, og opprettholder nøyaktig suge- eller utløpstrykk samtidig som man unngår belastning/lossing av energitap. Integrert PID-kontroll med trykktransdusertilbakemelding gir tett regulering, og akselerasjonsrampekontroll begrenser oppstartsstrømstøt på anleggets elektriske system.

Transportører, knusere og materialhåndtering

Gruvetransportører, aggregatknusere og håndteringssystemer for bulkmaterialer krever høyt startmoment og kontrollert akselerasjon for å forhindre båndglidning, mekanisk sjokk og materialsøl. VFD-kontrollpanelet leverer fullt dreiemoment fra null hastighet med programmerbare akselerasjonsramper, beskyttende girkasser, koblinger og remskjøter. I knuseapplikasjoner beskytter VFDs strømbegrensningsfunksjon og stoppbeskyttelse motoren mot overbelastningsforhold for fastkjørt materiale.

HVAC kjøle- og kjølevannssystemer

Sentrale HVAC-systemer med flere kjølere, kjøletårn og vannsirkulasjonspumper bruker det til å modulere strømning basert på bygningsbelastning. Sekundære kjølevannspumper som reagerer på differensialtrykk, kjøletårnviftehastighetskontroll for optimal kondensatorvanntemperatur og kondensatorvannpumpemodulasjon drar nytte av skapintegrert VFD-kontroll med BMS-tilkobling via BACnet eller Modbus.

Vanning og landbrukspumping

Storskala senterpivot-, drypp- og flomvanningssystemer krever varierende vannleveringshastigheter gjennom vekstsesongen. Et VFD-panel ved pumpestasjonen gjør det mulig for operatøren å velge strømningshastighet via et enkelt potensiometer, HMI eller fjerntliggende telemetrisignal – som matcher pumpeeffekten nøyaktig til behovet for avlingsvann og tilgjengelig vanntildeling.

Teknisk dypdykk

VFD-kabinettet integrerer en omformer med variabel frekvens med alle strømstyrings-, beskyttelses- og kontrollundersystemer – og leverer en komplett løsning for motorstart og hastighetskontroll i et enkelt forhåndstestet kabinett.

Hovedstrømvei og kretsbeskyttelse

Den innkommende trefaseforsyningen kobles til en hovedisolator eller støpt kretsbryter beregnet for skapets fulllaststrøm pluss drivtap. Input fusing gir halvlederklassifisert (aR) beskyttelse for VFDs likerettertrinn, med I²t-koordinering som sikrer sikringsfrigjøring før diodeskade under interne feil. En linjereaktor eller DC-link-drossel er inkludert som standard for å redusere inngående harmonisk strømforvrengning og beskytte frekvensomformerens DC-busskondensatorer mot spenningsspiker på forsyningssiden. For installasjoner med betydelig harmonisk bakgrunnsforvrengning eller krevende tilkoblingskrav, kan et passivt harmonisk filter eller aktiv front-end likeretter velges.

VFD Drive-teknologi

Hjertet i kabinettet er en vektorkontrollert VFD med høy ytelse som bruker sjette generasjons IGBT-strømmoduler og en høyhastighets DSP- eller FPGA-kontrollkjerne. Vektorkontrollmoduser med åpen sløyfe og lukket sløyfe er tilgjengelig – åpen sløyfe for standard pumpe- og viftedrift, lukket sløyfe med kodertilbakemelding for applikasjoner med høyt dreiemoment og lav hastighet som ekstrudere eller taljer. Frekvensen sender ut en pulsbreddemodulert bølgeform med automatisk optimalisert svitsjefrekvens, balansert mellom motorstøy og drivtap. Viktige stasjonsfunksjoner inkluderer:

●  Automatisk dreiemomentforsterkning og slipkompensasjon for stabil drift med lav hastighet

●  Flying-start-mulighet for å fange en frihjulsmotor uten å snuble

●  Programmerbare hoppfrekvenser for å unngå mekanisk resonans

●  Integrert PID-kontroller med settpunktsrampe, dvale/våkne-logikk og to-kanals tilbakemelding for pumpeinnstillingsapplikasjoner

Utgangsfiltrering og motorbeskyttelse

Avhengig av kabelavstanden mellom skap og motor, er utgangsfiltrering inkludert:

dV/dt-filter: begrenser spenningsstigetid og toppspenning ved motorterminalene for kabelløp opp til ca. 100–150m

Sinusfilter: gir en nesten sinusformet bølgeform for kabelstrekninger over 150m og for nedsenkbare pumpeapplikasjoner der motorviklingsisolasjonen er følsom for spenningsspenning

Utgangskontaktorer for valg av drifts-/beredskapsmotor er integrert der det er nødvendig. Motorvernfunksjoner – termisk overbelastning, fasetap, strømubalanse, stoppdeteksjon, underlast (tørrkjøring) og jordfeil – kjører kontinuerlig i frekvensomformerens programvare og suppleres med eksterne overbelastningsreleer når spesifisert.

Omgå konfigurasjon og prosesskontinuitet

En manuell bypass-krets – bygget med driftsklassifiserte kontaktorer eller en mekanisk forriglet overføringsbryter – gjør at motoren kan kjøres direkte fra strømforsyningen mens VFD er isolert for service. Bypasset er designet for overføring uten last: motoren må stoppes før du bytter mellom VFD- og bypass-modus. Integrert elektrisk og mekanisk forrigling forhindrer utilsiktet tilbakemating av nettstrøm inn i stasjonens utgangsterminaler, noe som kan forårsake katastrofal skade. En valgfri automatisk bypass-konfigurasjon bruker et programmerbart logisk relé eller liten PLS for å administrere sømløs overføring av stasjon til strømnettet på VFD-tur, og opprettholder prosesskontinuitet i kritiske applikasjoner.

Multi-motor og synkroniserte konfigurasjoner

For applikasjoner der flere motorer må dele en enkelt drivenhet (sekvensiell drift), inkluderer skapet per-motor utgangskontaktorer med PLS-basert sekvenseringslogikk. For multimotorapplikasjoner som krever synkronisert hastighet - for eksempel tvillingtransportører eller luftkjølte kondensatorer med flere vifter - drives individuelle utgangsvekselrettere fra en felles DC-buss eller synkroniseres via høyhastighets kommunikasjon mellom stasjonene, med master/slave hastighet og dreiemomentkontroll.

Kontrollgrensesnitt, kommunikasjon og HMI

Det dørmonterte operatørgrensesnittet gir lokal start/stopp, hastighetsreferanse (via potensiometer eller tastaturinngang), modusvalg (VFD/Bypass/Off) og systemstatusindikasjon. En grafisk HMI-berøringsskjerm er tilgjengelig for komplekse applikasjoner med flere motorer eller prosesssløyfer, som viser driftsparametere i sanntid, trenddata, alarmlogger og energiforbruk.

Kommunikasjonsporter støtter alle viktige industrielle protokoller: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP og BACnet. Drivenheten utsetter et omfattende datasett – hastighet, strøm, dreiemoment, effekt, DC-bussspenning, temperatur, driftstimer og energiforbruk – for overvåkende SCADA, DCS eller BMS. Ekstern start/stopp og hastighetsreferansekommandoer aksepteres, med timeout for hjerteslag og konfigurerbare tilbakefallsstrategier hvis kommunikasjonen går tapt.

Innkapsling og miljødesign

Det gulvstående skapet er produsert fra 1,5 mm til 2,0 mm galvanisert eller rustfritt stålplate, kontinuerlig sveiset og pulverlakkert. Beskyttelsesklasser fra IP42 til IP65 passer til forholdene på stedet:

●  IP42/IP43: innendørs elektriske rom og motorkontrollsentraler

●  IP54/IP55: støvutsatte industrimiljøer, pumpestasjoner og semi-eksponerte steder

●  IP65: utendørs installasjon med regn- og støveksponering

Termisk styring bruker en beregnet kombinasjon av naturlig konveksjon, filtrert tvangsluftventilasjon med temperaturkontrollerte vifter, og i installasjoner med høy effekt eller høy omgivelsestemperatur, luft-til-luft varmevekslere eller klimaanlegg. Skapets interne temperaturøkning verifiseres ved beregning mot VFD-produsentens maksimale driftstemperatur, typisk 40°C til 50°C omgivelsestemperatur avhengig av reduksjon.

Testing og sertifisering

Hvert VFD-skap gjennomgår en definert fabrikkgodkjenningstest: strømkretskontinuitet og isolasjonsmotstand, VFD-parameteropplasting og verifisering mot godkjent parameterplan, kontrollkabling punkt-til-punkt, funksjonell simulering av start/stopp, hastighetskontroll, bypass-overføring (hvis montert) og verifisering av sikkerhetssperre. Full FAT-dokumentasjon er gitt. Skapet er designet og konstruert i henhold til IEC 61439-1/2, med alle komponenter CE-merket og UL-sertifisering tilgjengelig der det er nødvendig.

Ofte stilte spørsmål

Q1: Hva er forskjellen mellom å kjøpe en VFD og et VFD-kontrollpanel?

En frittstående VFD krever tilleggskomponenter for en komplett installasjon: en oppstrøms kretsbryter eller sikringer, linje- og lastreaktorer, utgangsfiltre for lange kabelstrekninger, en bypass-krets hvis prosesskontinuitet er nødvendig under drift, og et kabinett med termisk styring. VFD-kontrollpanelet integrerer alle disse - forhåndskonstruert, forhåndskablet og forhåndstestet - i en enkelt enhet. Dette eliminerer ukjente design på stedet, reduserer installasjonstiden og gir ett enkelt garantipunkt for hele motordrivsystemet.

Q2: Hvilken effekt og spenning er tilgjengelig?

Standardkonfigurasjoner dekker 0,75 kW til 630 kW over 380V, 400V, 480V og 690V trefaseforsyninger. Høyere effekt er tilgjengelig på forespørsel. Hvert kabinett er bygd for de spesifikke motornavneskiltdataene du oppgir – strøm, spenning, fulllaststrøm og drift.

Q3: Hvor langt kan motorkabelen løpe mellom skapet og motoren?

Kabellengdegrenser avhenger av utgangsfiltreringen som er installert. Uten filtrering begrenser VFD-produsenten typisk kabeltrekk til 50m. Et dV/dt-filter utvider dette til ca. 150m. Et sinusfilter tillater kabelføringer over 300m og anbefales sterkt for nedsenkbare pumper og motorer med ukjent eller gammel viklingsisolasjon. Vi vil velge riktig utgangsfilter basert på installasjonsdataene dine.

Q4: Kan skapet kontrollere flere motorer?

Ja, i flere konfigurasjoner: sekvensiell drift (én VFD, flere motorer, bare én kjører om gangen med utgangskontaktorer som velger den aktive motoren), synkron multimotor (flere VFD-er i ett skap som deler en DC-buss eller kommuniserer for master/slave-hastighetstilpasning), eller uavhengig kontroll (flere uavhengige VFD-er i ett større kabinett). Fortell oss søknaden din, og vi vil konstruere den riktige topologien.

Q5: Hvordan integreres VFD-kontrollpanelet med anleggets SCADA eller DCS?

VFD-ens kommunikasjonsport – Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP eller BACnet – kobles direkte til ditt overvåkingssystem. Alle driftsdata, alarmer og diagnostikk er tilgjengelige. Toveiskontroll (fjernstart/stopp, hastighetsreferanse) støttes, med konfigurerbar kommunikasjonstap for å sikre sikker drift hvis nettverket svikter.

Q7: Hvilket vedlikehold krever skapet?

Rutinemessig vedlikehold er enkelt: halvårlig rengjøring eller utskifting av ventilasjonsfiltre, årlig termografisk inspeksjon av strømavslutninger og årlig funksjonstest av bypass-kretsen og sikkerhetssperrene. Selve VFD-en har en spesifisert levetid for sine DC-link-kondensatorer og kjølevifter - vanligvis 5 til 10 år avhengig av driftsforhold - og disse er utskiftbare komponenter. Fullstendige vedlikeholdsplaner er dokumentert i driftshåndboken.

Q8: Kan skapet fungere i støvete eller høye temperaturer?

Ja. Kapslingsbeskyttelsesvurderingen og termisk styringsstrategi velges basert på forholdene på stedet. For støvete miljøer er IP55 eller IP65 med finfiltrerende inntaksfiltre spesifisert. For omgivelsestemperaturer over 40°C, sørger VFD-derating, skapklimaanlegg eller luft-til-vann varmevekslere for trygge interne forhold. Vi vil vurdere nettstedets data under prosjekteringsfasen og foreslå passende miljøherding.

M5 Kunde Spotlight

Et regionalt vannverk — moderniseringsprogram for pumpestasjoner

Bakgrunn

Et regionalt vannverk i Sør-Amerika drev over 60 borehulls- og boosterpumpestasjoner på tvers av distribusjonsnettverket, og betjente en befolkning på omtrent to millioner. Mange pumpestasjoner var flere tiår gamle, og brukte direkte-på-line startere med fast hastighet med strupeventiler for strømningskontroll. Verktøyet møtte økende energikostnader, hyppige pumpe- og rørfeil fra vannslag og mekanisk stress, og økende vanskeligheter med å skaffe reservedeler for utdatert kontrollmaskinvare.

Utfordringen

Verktøyet valgte å modernisere pumpestasjonene sine med VFD-kontroll i et trinnvis program, rettet mot de 20 største stasjonene først. Hver stasjon presenterte en lignende profil: to til fire drifts-/beredskapspumpesett (45kW til 200kW), lange motorkabelstrekninger (ofte over 150m til nedsenkbare borehullspumper), støvete semi-utendørs miljøer på avsidesliggende steder, og begrenset elektrisk støtte på stedet for kompleks systemvedlikehold.

Spesifikke begrensninger inkludert:

●  VFD-løsningen måtte ha plass til lange kabelføringer til nedsenkbare pumper uten å forringe motorviklingsisolasjonen

●  En manuell bypass var obligatorisk for å opprettholde vannforsyningen under VFD-service, ettersom mange stasjoner ikke hadde reservepumperedundans

●  Fjernovervåkingsevne var avgjørende for å redusere kostbare nettstedbesøk

●  Den elektriske installasjonen måtte fullføres av lokale entreprenører med minimal erfaring med VFD idriftsettelse

Hvorfor velge våre VFD-kontrollpaneler?

Etter å ha evaluert både ettermontering av VFD-komponenter og integrerte VFD-kontrollpaneler, valgte verktøyet kabinetttilnærmingen. Fordelene var klare:

●  Hvert skap ble konstruert fra fabrikken med utgangssinusfiltre tilpasset den spesifikke kabellengden og motorisolasjonstypen, noe som eliminerer enhver risiko for skade på motorviklingen fra reflekterte bølgespenningsspisser

●  Den integrerte manuelle bypass-kretsen, forhåndskablet og testet, ga verktøyet tillit til at vannforsyningen ville fortsette under enhver VFD-servicehendelse

●  Dørmonterte HMI og fullstendig parametriserte VFD ble fabrikklastet med pumpekurvedata, PID-trykkkontrollinnstillinger og verktøyets standard beskyttelsesterskler – noe som gjør det mulig for lokale entreprenører å sette i drift hvert skap ved å koble til strømforsyningen, pumpemotoren og trykktransduseren

●  GPRS/4G-fjernovervåkingsmoduler i hvert skap overførte driftsdata – strømning, trykk, energiforbruk, driftstimer, alarmstatus – direkte til verktøyets sentrale SCADA-plattform

De IP55-klassifiserte skapene med finfiltreringsinntak og solskjermer passet støvete, utsatte pumpestasjonsmiljøer

Utplassering

Tjue VFD-skap (45kW til 200kW) ble produsert, hver med et utgangssinusfilter, manuell bypass, IP55-kapsling, GPRS fjerntelemetri og forhåndskonfigurert PID-trykkkontroll. Skapene ble sendt som komplette, fabrikktestede enheter. Lokale elektroentreprenører installerte og idriftsatte skapene i rekkefølge over et 10-måneders program. Ekstern igangkjøringsstøtte ble levert av produsentens ingeniører via videolink for de tre første stasjonene; påfølgende stasjoner ble satt i drift uavhengig av lokallagene ved bruk av standardisert dokumentasjon.

Resultater

Energiforbruket på tvers av de 20 moderniserte stasjonene ble redusert med gjennomsnittlig 32 % sammenlignet med forrige strupeventiloperasjon, med VFD-ene som matcher pumpehastigheten nøyaktig til systemets behov.

Vedlikeholdskostnadene for pumpe og rør falt betydelig: vannslagshendelser ble eliminert, og pumpelager og tetningslevetid ble forlenget gjennom mykstartramping.

Ikke en eneste motorisolasjonsfeil oppstod på tvers av 20 stasjoner med kabeltrekk på opptil 250 m, noe som bekrefter sinusfilterspesifikasjonen.

Verktøyets sentrale driftsteam overvåker nå alle 20 stasjonene fra ett enkelt SCADA-dashbord, og mottar automatiske SMS-alarmer for enhver pumpetur eller trykkavvik – noe som reduserer reaktive besøk på stedet med over 60 %.

Suksessen til den første fasen har ført til at verktøyet har utvidet programmet til de resterende 40 pumpestasjonene, standardisert på samme VFD-kabinettspesifikasjon og muliggjort ensartet vedlikeholdstrening og reservedelslager over hele nettverket.
