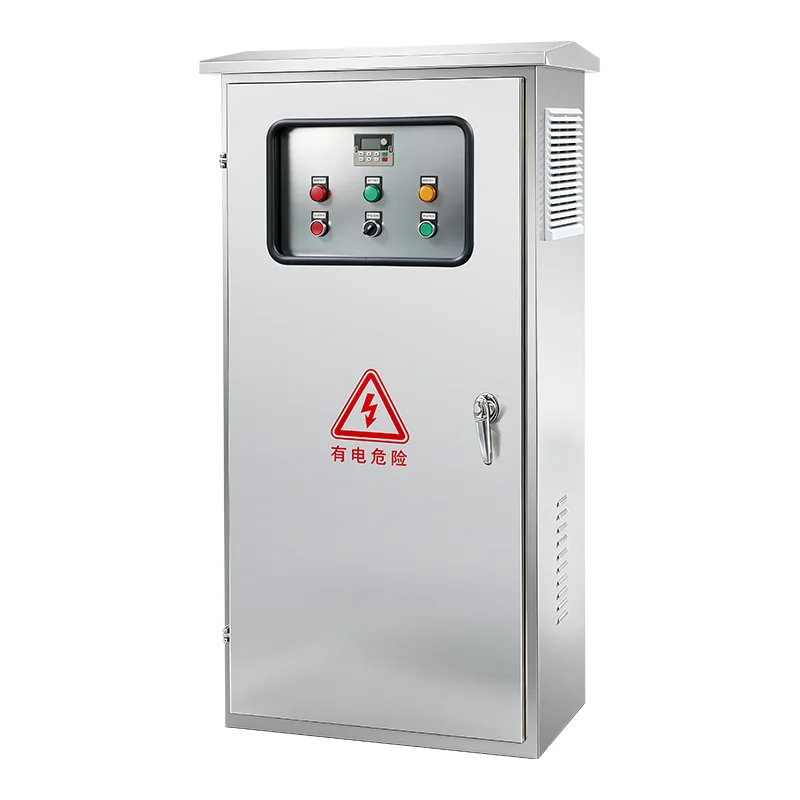

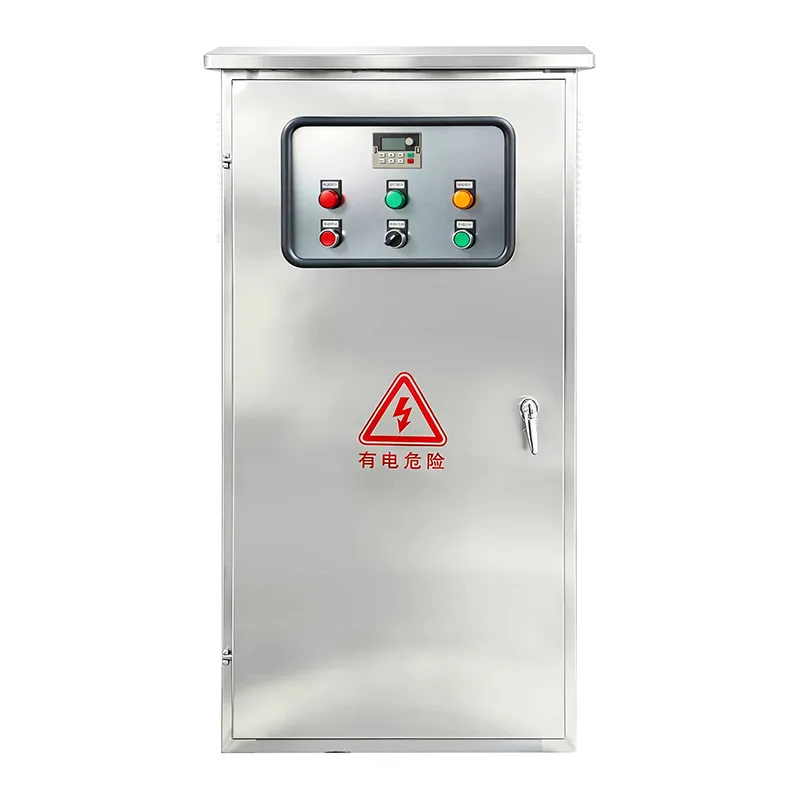

Industrielt kontrollskap

Kontrolleren er tilgjengelig i konfigurasjoner for elektriske motordrevne brannpumper (fullspenning, wye-delta, autotransformator, mykstart og delviklingsstartmetoder) og dieselmotordrevne brannpumper (med doble batteriladere, drivstoffmagnetkontroll og motorovervåkingskretser). Effekten spenner fra 5 hk til 400 hk ved 208–600 V trefase. Automatisk start utløses av et trykkfall i systemhodet – registrert av en trykktransduser eller trykkbrytere – eller av fjernsignaler fra delugeventiler, brannalarmpaneler eller manuelle trekkstasjoner. Når den er startet, går pumpen til alle startårsakene er fjernet og pumpen stoppes manuelt eller automatisk, med en minimumstimer som forhindrer kort syklus. Integrerte alarmer dekker fasefeil, fasereversering, motoroverbelastning, pumpefeil ved start, lavt trykk og kontroller ikke i auto, med spenningsfrie reléutganger for ekstern bygningsadministrasjon eller brannalarmsystemtilkobling. Et mikroprosessorbasert operatørgrensesnitt viser systemtrykk, trefasespenning og strøm, alarmstatus og hendelseshistorikk, med en ukentlig testtimer som automatisk trener pumpen etter en programmert tidsplan for å bekrefte systemets beredskap. Kapslingen er laget av kraftig stål med rødt pulverlakk, klassifisert NEMA Type 2 (IEC IP31) minimum, med valgfri NEMA 3R, 4, 4X (IP65) for utendørs og korrosive miljøer. En integrert automatisk overføringsbryter for generator backup er valgfritt tilgjengelig. Kontrolleren er UL-listet til UL 218, FM-godkjent til klasse 1321/1323 og CE-merket, med full fabrikkgodkjenningstesting utført på hver enhet før forsendelse.

Ideelle applikasjoner

Der brannvernsystemer krever garantert, kode-kompatibel pumpekontroll som fungerer uten feil i en nødsituasjon, gir det industrielle kontrollskapet den sertifiserte start-, overvåkings- og beskyttelsesryggraden.

Kommersielle høyhus og kontorbygg

Kontortårn, hoteller og høyhus med blandet bruk er avhengig av automatiske industrielle kontrollskap for å opprettholde sprinklersystemtrykket i de øvre etasjene. Når et sprinklerhode åpnes, oppdages det resulterende systemtrykkfallet umiddelbart, og brannpumpekontrolleren starter hovedpumpen for å opprettholde vannstrømmen. Kontrollerens integrerte alarmutganger kobles til bygningens brannalarmpanel for sentralisert overvåking, mens den ukentlige testtimeren trener pumpen automatisk for å verifisere mekanisk beredskap uten å kreve at anleggspersonalet kjører testen manuelt.

Industri- og produksjonsanlegg

Fabrikker, varehus, kjemiske prosessanlegg og kraftstasjoner presenterer miljøer med høy brannbelastning der rask undertrykkelse er kritisk. Brannpumpekontrollere i disse anleggene er ofte konfigurert med startere med redusert spenning for å begrense innkoblingsstrømmen på anleggets elektriske systemer. For steder i farlige områder installeres kontrolleren eksternt fra den klassifiserte sonen med egensikre fjernstartinnganger. Kontrollerskap er spesifisert for å passe anleggsforholdene - fra støvtett for sement- og trebearbeiding til korrosjonsbestandig for kjemiske miljøer.

Kommunal vannforsyning og offentlig infrastruktur

Flyplasser, konferansesentre, sykehus, stadioner og offentlige bygninger krever kodekompatibel brannpumpekontroll som oppfyller de høyeste standardene for oppføring og godkjenning. Kontrollere spesifisert for disse offentlige prosjektene krever vanligvis UL-oppføring og FM-godkjenning, med dokumentasjonspakker inkludert enkeltlinjediagrammer, testsertifikater og installasjonsmanualer. Trykktransdusergrensesnittet med papirløs trendlogging lar brannvakter og forsikringsselskaper bekrefte systemets beredskap under inspeksjoner.

Olje-, gass- og petrokjemiske anlegg

Raffinerier, tankfarmer og offshoreplattformer krever industrielle kontrollskap konstruert for de ekstreme pålitelighetskravene i miljøer med høy risiko. Kontrollere er ofte konfigurert med drivmotorer for dieselmotorer støttet av doble batterisystemer for svart start. Kapslinger er spesifisert til NEMA 4X eller IP66 for motstand mot saltspray, kjemisk korrosjon og jetvasking. Kontrollerens hendelses- og datalogger gir kontrollerbare poster for overholdelse av regelverk, og dokumenterer hver pumpestart, trykkhendelse og alarmtilstand.

Lager- og logistikksentre

Storskala distribusjonssentre, kjølelager og reollagre er avhengige av Industrial Control Cabinet for å levere automatiske sprinklersystemer som beskytter lager av høy verdi. Gitt de store takflatene, kan flere brannsoner beskyttes av ett enkelt pumpehus. Kontrollerens funksjon for sekvensiell startforsinkelse forhindrer samtidig start av flere pumper på samme forsyning, og unngår spenningskollaps.

Dieselmotor standby-systemer

Der strømforsyningen er upålitelig, eller der stedskoder krever en sekundær strømkilde, opprettholder dieselmotordrevet industrielt kontrollskap full automatisk startevne uavhengig av nettet. Kontrolleren vedlikeholder doble startbatterier med uavhengige smarte ladere som overvåker batteritilstanden og varsler operatører om ødelagte celler. Ukentlige automatiske testkjøringer på begge batteriene bekrefter at motoren er klar til å starte uten operatørinnblanding.

Teknisk dypdykk

Det er et typelistet, fabrikkmontert kontrollpanel konstruert for å oppdage trykkfall, starte brannpumpedriveren, overvåke for feil og varsle alarmer – alt i et kodekompatibelt kabinett designet for brannpumperomsmiljøer.

Automatisk startsekvens

Regulatoren overvåker kontinuerlig systemtrykket via en trykktransduser eller to-trykksbrytere koblet til brannbeskyttelsesvannledningen. Når trykket faller under det feltjusterbare innkoblingssetpunktet, starter regulatoren startsekvensen. For elektriske motordrevne kontrollere lukkes motorkontaktoren og pumpen akselererer til full hastighet. For dieselmotordrevne kontrollere aktiverer kontrollkretsen drivstoffsolenoiden, aktiverer startmotorens startsyklus på batteri 1, og hvis motoren ikke starter innen en konfigurerbar startperiode, veksler den automatisk til batteri 2 for påfølgende sveivforsøk. En løpende deteksjonskrets – overvåker generatorens utgangsfrekvens på dieselenheter eller motorstrøm på elektriske enheter – bekrefter vellykket start og avslutter startsyklusen.

Flere startårsaker

Utover automatisk trykkfallsdeteksjon, aksepterer kontrolleren ekstra startinnganger for omfattende systemintegrasjon: ekstern manuell start fra et brannkommandosenter eller trekkstasjon, delugeventilstart fra tørrrør eller pre-action ventilaktivering, og strømningsbryter eller testtimer startinngang med separate konfigurerbare kjørevarigheter. I flerpumpeinstallasjoner forsinker en sekvensiell starttimer pumpen gradvis – Pumpe 1 starter umiddelbart ved trykkfall, Pumpe 2 etter 5–10 sekunder, Pumpe 3 etter en ytterligere forsinkelse – og forhindrer samtidig innkobling fra flere store motorer på samme forsyning.

Motor- og kretsbeskyttelse

For elektriske motordrevne kontrollere er den innkommende strømkretsen isolert av en motorklassifisert skillebryter og effektbryterkombinasjon, mekanisk låst og betjent av et enkelt eksternt montert håndtak. Innkapslingsdøren bekjempes kun med et verktøy når håndtaket er i PÅ-posisjon, og forhindrer uautorisert tilgang til strømførende deler. Skillebryteren er klassifisert for å koble fra full motorbelastning. Kortslutningsmotstand er 100 000 A RMS symmetrisk ved 480 V. Motoroverbelastningsbeskyttelse bruker elektroniske overbelastningsreleer med fasetap, fasereversering og deteksjon av strømubalanse. For dieselkontrollere overvåker motorbeskyttelseskretser lavt oljetrykk, høy kjølevæsketemperatur, overhastighet og manglende start, med alle forhold kunngjort på kontrollerens display og via eksterne alarmutganger.

Mikroprosessorkontroll og operatørgrensesnitt

Kontrollerlogikken administreres av et mikroprosessorbasert kontrollkort som utfører startsekvensen, overvåker alle innganger, logger hendelser og driver alarmutganger. Et dørmontert operatørgrensesnitt – LCD-tekstskjerm eller fargeberøringsskjerm – gir systemtrykk i sanntid, trefase spennings- og strømavlesninger, alarmstatus med tidsstemplede hendelses- og datalogger, modusvalg (Auto, Manuell, Test, Av) og programmering av ukentlig testtidsur. Alle trykkjusteringer og parameterinnstillinger er tilgjengelige uten å åpne hoveddøren til skapet, noe som bevarer skapets integritet og tillater inspeksjon uten å eksponere strømførende komponenter.

Alarm- og kunngjøringsfunksjoner

Standard alarmindikatorer signalerer: Strøm på, systemfeil, fasefeil, fasereversering, pumpe i gang, pumpe kunne ikke starte, motoroverbelastning, lavt trykk, motorsperre, lokal start, fjernstart og delugestart. Et hørbart alarmhorn er montert på kabinettet. Spenningsfrie relékontakter som tilsvarer hver alarm leveres for fjernvarsling via bygningens brannalarmsystem eller BMS. Når en integrert overføringsbryter er inkludert, dekker ekstra indikatorer Overføringsbryter Normal, Overføringsbryter nødsituasjon og nødisolator åpen.

Innkapsling og miljøvurdering

Kontrollerkabinettet er laget av kraftig stål med rødt brannpumpepulverlakk. Minimumsvurdering i henhold til NFPA 20 §10.3.3.1 er NEMA Type 2 (IEC IP31) dryppsikker, egnet for innendørs pumperom. For pumperom som er utsatt for vannsprut fra pumpetetningslekkasje eller brannsprinklerutslipp, er NEMA Type 3R (IP51) eller NEMA Type 4 (IP65) vanntette kapslinger spesifisert. For utendørs installasjoner eller korrosive miljøer er NEMA Type 4X kapslinger i rustfritt stål tilgjengelig. Skapet er gulvmontert som standard, med veggmonterte konfigurasjoner tilgjengelig for jockeypumpekontrollere.

Integrert automatisk overføringsbryter

En valgfri fabrikkintegrert automatisk overføringsbryter gir tokilder strøm til brannpumpen. ATS kobles til både den vanlige strømforsyningen (kilde 1) og reservegeneratorforsyningen (kilde 2). Ved tap av normal effekt, eller når spenning eller frekvens faller utenfor forhåndsinnstilte terskler, starter ATS automatisk generatorstart og overfører brannpumpebelastningen til nødkilden. Når normal strøm gjenopprettes, overføres ATS til den normale kilden og initierer nedkjøling og avstenging av generatoren. Overføringsbrytermekanismen er mekanisk låst for å forhindre at begge kildene kobles til samtidig. Alle ATS-status og alarmer vises på det delte operatørgrensesnittet og overføres via reléutganger.

Ukentlig test og datalogging

Den innebygde ukentlige testtimeren starter automatisk brannpumpen på en brukerprogrammert dag, klokkeslett og kjøretid – og eliminerer avhengigheten av manuell testing for NFPA 25-samsvar. Hendelses- og dataloggeren registrerer systemtrykket over tid, sammen med alle starthendelser, alarmforekomster og modusendringer, med et tidsstempel. Data kan lastes ned til en PC via RS232, RS485 eller USB for analyse og rapportering til myndigheter som har jurisdiksjon. Denne papirløse trykkregistreringen eliminerer vedlikeholds- og pålitelighetsproblemene knyttet til mekaniske kartskrivere.

Fabrikktesting og sertifisering

Hvert styreskap gjennomgår en fullstendig fabrikkgodkjenningstest før forsendelse: isolasjonsmotstand, ledningspunkt-til-punkt-verifisering, funksjonstesting av den automatiske startsekvensen (trykktransduser og bryterinnganger), alle alarm- og kunngjøringskretser, manuelle og testmoduser, ukentlig testtimer, og, der montert, den automatiske overføringsbryteren. Kontrolleren er UL-listet til UL 218, FM-godkjent til klasse 1321/1323, CSA-sertifisert der spesifisert, og CE-merket. En omfattende dokumentasjonspakke følger med hver enhet.

Ofte stilte spørsmål

Q1: Hvilke standarder overholder dette industrielle kontrollskapet?

Kontrolleren er designet og oppført i henhold til UL 218 (Standard for Industrial Control Cabinet), FM-godkjent i klasse 1321/1323, og samsvarer med siste utgave av NFPA 20. CE-merking og CSA-sertifisering er tilgjengelig avhengig av målmarkedet. Hver kontroller er fabrikkmontert, kablet og testet som en komplett enhet før forsendelse, som kreves av NFPA 20.

Q2: Hvilke typer brannpumper kan denne kontrolleren håndtere?

Kontrolleren er tilgjengelig i to hovedkonfigurasjoner: elektriske motordrevne kontrollere for ekorn-bur induksjonsmotorer fra 5 HK til 400 HK over 208–600 V trefase, og dieselmotordrevne kontrollere med integrerte doble batteriladere og motorovervåkingskretser. Elektriske kontrollere støtter fullspenning, wye-delta (åpen og lukket overgang), autotransformator, primær motstand, delvikling og mykstart-startmetoder.

Q3: Hvordan fungerer den automatiske startsekvensen?

Kontrolleren overvåker kontinuerlig systemtrykket via en trykktransduser. Når trykket faller under den feltjusterbare innkoblingsterskelen, starter kontrolleren startsekvensen. En justerbar løpetimer forhindrer kort sykling. Pumpen fortsetter å gå til alle startårsaker er forsvunnet og en manuell eller automatisk stopp initieres. Når det gjelder dieselkontrollere, sveiver kontrolleren fra batteri 1, og hvis motoren ikke starter, veksler den til batteri 2 for påfølgende forsøk.

Q4: Kan kontrolleren starte fra andre signaler enn et trykkfall?

Ja. Ekstern manuell start fra en trykknapp eller brannalarmpanel, deluge-ventilstart fra tørrrør eller pre-action ventilaktivering, og en ukentlig testtimer er alle standard startinnganger. Hver inngang kan konfigureres med sin egen kjøretid og prioritetsnivå. I flerpumpeinstallasjoner forskyver en sekvensiell starttimer pumpen starter for å unngå samtidig motorinnkobling.

Q5: Hvilke alarmer leveres, og hvordan kommuniseres de eksternt?

Standard visuelle og hørbare alarmer dekker: Strøm på, systemfeil, fasefeil, fasereversering, pumpe i gang, pumpe kunne ikke starte, motoroverbelastning, lavt trykk, motorlås, lokal start, fjernstart og delugestart. Hver alarm har en tilsvarende spenningsfri reléutgang for tilkobling til bygningens brannalarmsystem eller BMS. Et hørbart alarmhorn er montert på skapdøren.

Spørsmål 6: Hva er minimumskravet for kabinett, og hvilke vurderinger er tilgjengelige?

I henhold til NFPA 20 er minimum kapslingsklassifisering NEMA Type 2 (IEC IP31) dryppsikker. Dette er standard. For pumperom som er utsatt for vannsprut eller plassert utendørs, er NEMA Type 3R (IP51), Type 4 (IP65) og Type 4X (IP66, rustfritt stål) kapslinger tilgjengelig som alternativer.

Q7: Er en automatisk overføringsbryter inkludert?

En integrert automatisk overføringsbryter er valgfritt tilgjengelig, fabrikkintegrert i kontrolleren. Den overføres automatisk til en standby-generatorforsyning ved tap av normal strøm og overføres på nytt ved restaurering. ATS deler kontrollerens operatørgrensesnitt og alarmreléutganger. Alternativt kan kontrolleren leveres uten ATS dersom overføringsbryteren er installert separat oppstrøms.

Q8: Hvordan er den ukentlige testfunksjonen konfigurert?

Den innebygde ukentlige testtimeren tillater programmering av testdagen, klokkeslettet og kjøringens varighet. Når den er planlagt, starter kontrolleren automatisk pumpen på det programmerte tidspunktet, kjører den i den angitte varigheten og stopper deretter. Testen kan konfigureres til å skje ukentlig, annenhver uke eller månedlig. Alle testkjøringer registreres i hendelsesloggen med dato, klokkeslett og varighet.

Q9: Hva er kortslutningsmotstandsvurderingen?

Kontrolleren har en kortslutningsmotstand på 100 000 A RMS symmetrisk ved 480 V (25 000 A ved 600 V). Denne høye motstandsgraden sikrer at kontrolleren trygt kan håndtere feiltilstander på forsyningen uten strukturell eller elektrisk skade, noe som er kritisk for en livssikkerhetsenhet som må forbli i drift under en brannhendelse.

En stor utvidelse av flyplassterminalen

Bakgrunn

En stor internasjonal flyplass i Midt-Østen gjennomførte et større terminalutvidelsesprosjekt, og la til nye baner, detaljhandelssoner og bagasjehåndteringsfasiliteter. Brannverndesignet spesifiserte et dedikert brannpumpehus med tre elektriske motordrevne brannpumper (tjeneste, assistanse, beredskap) og en jockeypumpe, som forsyner automatiske sprinkler- og standrørsystemer over det nye terminalfotavtrykket. Overholdelse av NFPA 20, UL-oppføring og FM-godkjenning var obligatorisk.

Utfordringen

Brannsikkerhetsmyndigheten på flyplassen stilte strenge vilkår for pumpekontrollsystemet. Alle kontrollere måtte være UL-listet og FM-godkjent, uten unntak for lokalt produserte alternativer. Den sekvensielle startlogikken måtte forhindre samtidig motorinnbrudd på flyplassens mellomspenningsfordeling, noe som kunne kompromittere andre kritiske belastninger. Kontrollørene trengte å kommunisere pumpestatus, trykkdata og alarmforhold til både terminalbrannalarmpanelet og flyplassens sentraliserte bygningsstyringssystem. I tillegg skulle pumperommet plasseres utendørs i et soleksponert miljø med høy luftfuktighet der omgivelsestemperaturer på dagtid kunne nærme seg 55°C.

Hvorfor velge industrielt kontrollskap?

Den fabrikkmonterte, UL-listede kontrolleren var den eneste kompatible løsningen. Viktige tekniske årsaker:

●  Kontrollerne ble konfigurert med wye-delta lukket overgang som begynte å minimere innkoblingsstrømmen og samtidig forhindre spenningsfall på flyplassens følsomme strømnettverk.

●  Den sekvensielle starttimeren for pumpe 2 og pumpe 3 ble satt til henholdsvis 10 sekunders og 20 sekunders forsinkelser, og sikret at ingen to motorer trakk startstrøm samtidig.

●  Den integrerte trykktransduseren med papirløs datalogging eliminerte den mekaniske kartskriveren, som brannmyndigheten identifiserte som et vanlig feilpunkt i tidligere flyplassinstallasjoner.

●  NEMA 4 (IP65) værbestandige innkapslinger med solskjermer og interne anti-kondensvarmere ble spesifisert for utendørs pumpehus, med maskinvare i rustfritt stål overalt.

●  Spenningsfrie alarmreléutganger ble koblet til terminalens brannalarmpanel og BMS, mens RS485 Modbus ga detaljerte diagnostiske data til flyplassens vedlikeholdsstyringssystem.

●  Den fabrikkintegrerte automatiske overføringsbryteren i hver kontroller sørget for at ved tap av normal strømforsyning, ville standby-generatoren starte og forsyne brannpumpene automatisk, uten å være avhengig av eksternt overføringsutstyr.

Utplassering

Tre elektriske motordrevne industrielle kontrollskap (150 HK, wye-delta lukket overgang, NEMA 4-skap med integrert ATS) og en jockey-pumpekontroller ble produsert, fabrikktestet og sendt som komplette sammenstillinger. Igangkjøring på stedet innebar tilkobling av innkommende forsynings- og generatorforsyninger, motorkabler, trykktransduser og alarmreléutganger. Hele idriftsettelse ble fullført på fem dager per kontroller. Factory FAT-dokumentasjon ble sendt til flyplassens brannmyndighet og akseptert uten revisjon.

Resultater

●  Alle kontrollørene besto flyplassbrannmyndighetens aksepttesting ved første presentasjon, inkludert simulert strømbrudd og generatoroverføringstester.

●  Vye-delta-start med lukket overgang eliminerte klager på spenningsfall fra flyplassens elektriske driftsteam.

●  Det papirløse systemet for trykkregistrering og hendelseslogging gjorde det mulig for brannmyndighetene å bekrefte systemets beredskap under kvartalsvise inspeksjoner uten manuell utskifting av kart.

●  I det første driftsåret trente den ukentlige testtimeren konsekvent pumpene som planlagt, med to mindre problemer med pumpetetningslekkasje identifisert tidlig gjennom dataloggingen for testkjøringen – og forhindret degradering til en feil som bare ville blitt oppdaget under en nødsituasjon.

●  Flyplassmyndigheten har siden inkludert den samme kontrollerspesifikasjonen i sine standarddesignretningslinjer for alle fremtidige terminal- og tilleggsbyggprosjekter på flyplassen.
