Single-Gun EV hjemmelader 7KW

Bygget for 7kW (enfaset) til 22kW (trefaset) effekt, CSIVEI-fabrikkens Single-Gun EV Home Charger 7KW installeres direkte på vegger, søyler eller strukturelle søyler – eliminerer krav til bakkeplass og holder parkeringsområder uhindret. Det slanke, IP55-klassifiserte kabinettet inneholder en Type 2-kontakt med et integrert kabelhylster, som holder ladekabelen ryddig og fra bakken. Brukere autentiserer via den innebygde RFID-leseren eller en ledsagende smarttelefonapp, mens OCPP 1.6J-tilkobling kobler laderen til store backend-plattformer for ekstern overvåking, øktrapportering og dynamisk lasthåndtering. Omfattende elektrisk sikkerhet leveres gjennom Type A + 6mA DC-sensitiv jordfeilvern, overstrøms- og overspenningssikringer og en nødstoppfunksjon. For steder uten egnede vegger, forvandler et valgfritt gulvstående sokkeltilbehør den samme enheten til en elegant søylemontert lader uten interne modifikasjoner. Enten for en privat bolig, en parkeringsplass for ansatte eller en gjesteparkering, leverer Single-Gun EV Home Charger 7KW pålitelig lading over natten og på arbeidsplassen med minimal infrastrukturkompleksitet.

Produktapplikasjoner

For steder hvor enkelhet, lave kostnader og plasseffektivitet er nøkkelen, gir Single-Gun EV Home Charger 7KW et diskret veggmontert ladepunkt. Den kan installeres på eksisterende strukturer eller utplasseres med en valgfri sokkel for maksimal fleksibilitet.

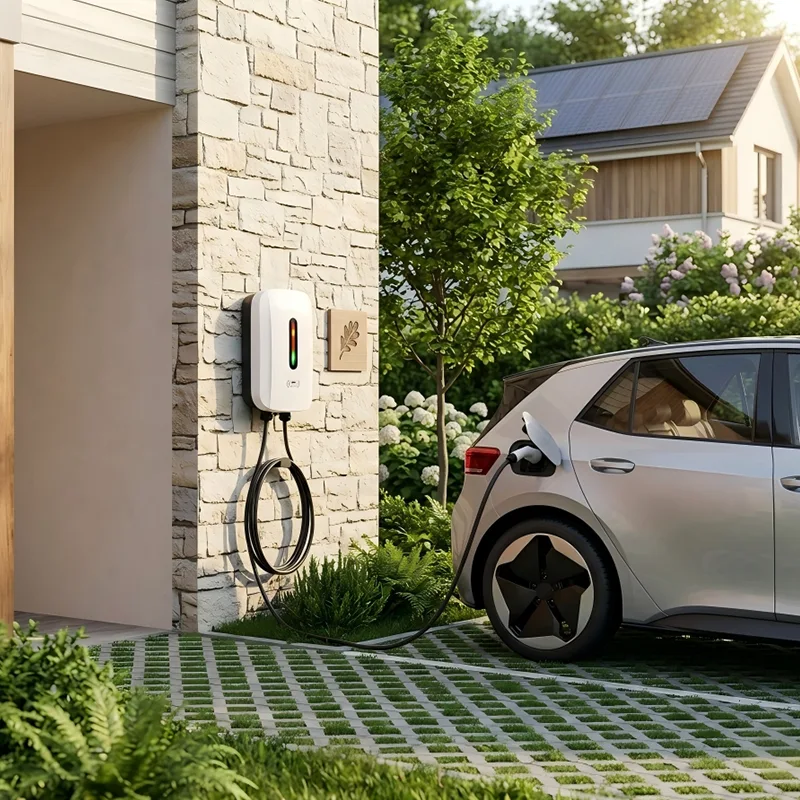

Private boliger og garasjer

Huseiere med dedikert parkering utenfor gaten kan montere denne laderen på en garasjevegg eller utvendig husvegg. Den leverer en full lading over natten på 7kW eller opptil 22kW for kompatible kjøretøy, ved bruk av en standard innenlandsstrømforsyning. Den slanke profilen holder installasjonen ryddig, mens RFID- eller appkontroll begrenser bruken til familiemedlemmer.

Leilighet og sameieparkering

Flerboligbygg kan tildele veggmonterte ladere til individuelle beboere i dedikert kjeller eller overbygde parkeringsplasser. Laderen monteres enkelt på betongsøyler eller skillevegger. Integrasjon med bygningens OCPP-backend muliggjør energifakturering per beboer og lastbalansering på tvers av flere enheter, noe som sikrer at bygningens hovedforsyning aldri blir overbelastet.

Arbeidsplass Ansattlading

Kontorer og forretningsparker kan tilby elbillading som en verdsatt fordel for ansatte uten å ofre parkeringsplasser. Veggmonterte enheter langs omkretsen av en parkeringsplass eller på strukturelle søyler betjener en dedikert bukt hver. Ansatte kobler til i løpet av arbeidsdagen, og laderens smarte planleggingsfunksjoner kan prioritere lading i solcelleproduksjonstimer eller tariffvinduer utenfor peak.

Gjestlading for detaljhandel og gjestfrihet

Hoteller, restauranter og kjøpesentre kan legge til gjestelading av elbiler med minimale forstyrrelser. Veggmontering plasserer laderen ryddig i toppen av en kundeparkering. Laderen kan konfigureres for gratis tilgang med et personalnøkkelkort eller for betalte økter via en QR-kode, alt administrert gjennom en standard OCPP-plattform.

Utplassering av pidestall for åpne partier

På utendørs parkeringsplasser uten vegger, konverterer det valgfrie sokkelsettet den samme veggmonterte enheten til en slank, frittstående lader. Dette er ideelt for forstadsbutikker, besøksparkering på fritidssentre og innkjørsler der veggmontering er upraktisk. Den blandede bruken av vegg- og pidestallkonfigurasjoner på ett sted reduserer anskaffelseskompleksiteten.

Teknisk dypdykk

Single-Gun EV Home Charger 7KW kombinerer et kompakt, IP55-klassifisert kabinett med avansert kontrollelektronikk og full tilkobling, noe som gjør den til en fleksibel byggestein for ethvert EV-ladenettverk.

Effektiv kraftlevering og samsvar

Laderen leverer enfaset 7kW (230V, 32A) eller trefaset 11kW/22kW (400V, 16A/32A) i henhold til IEC 61851-1 Modus 3. Den innebygde kontrolleren håndterer Control Pilot-kommunikasjonen, og justerer den maksimale tilgjengelige strømmen til kjøretøyets innebygde lader. Enheten er forhåndskonfigurert for den regionale nettstandarden, med en justerbar maksimal strøminnstilling tilgjengelig via backend for lasthåndteringsscenarier.

Lagdelt elektrisk sikkerhet

Sikkerheten er sikret gjennom en type A jordfeilbryter kombinert med en dedikert 6mA DC-sensitiv deteksjonsmodul i samsvar med IEC 62955. Denne beskytter mot rene DC feilstrømmer som kan blende standard Type A RCDer, et kritisk krav for moderne elektriske kjøretøy. Overstrøm, overspenning, underspenning og overspenningsvern er integrert i hovedstrømbanen. Et motorisert relé kobler fra utgangen ved enhver feiltilstand, og en nødstoppknapp på frontpanelet tilbyr et ekstra manuelt isolasjonspunkt.

Maskinvarekonstruksjon og miljøresiliens

Kapslingen er laget av galvanisert stål med en UV-bestandig pulverlakkert finish, testet til IP55 for vann- og støvinntrengning og IK10 for mekanisk påvirkning. Den er egnet for installasjon på tildekkede eller utsatte utendørsplasser, og fungerer pålitelig fra -30°C til +55°C. Intern elektronikk er konformt belagt for å motstå fuktighet og kondens. Monteringsbraketten tillater sikker festing til betong, murstein eller konstruksjonsstål; kabelinnføringsalternativer fra baksiden eller bunnen tillater skjulte ledninger for et rent utseende.

Brukergrensesnitt og tilkobling

En LED-statusring med høy lysstyrke eller valgfri LCD-skjerm gir klar ladestatus på et øyeblikk. En ISO 14443-kompatibel RFID-leser gir tilgangskontroll, valgfritt sammenkoblet med Bluetooth eller Wi-Fi for interaksjon med smarttelefonapper. Den innebygde OCPP 1.6J (kan oppgraderes til 2.0.1)-stabelen kobles til nettverksadministrasjonssystemer over Ethernet, Wi-Fi eller et integrert 4G-modem. Funksjoner inkluderer fjernstart/stopp, sanntids øktdata, fastvareoppdateringer og smarte ladeplaner. Frakoblet transaksjonsbuffring sikrer at ingen øktdata går tapt hvis tilkoblingen avbrytes midlertidig.

Kabelhåndtering og ergonomi

En 5-meters Type 2-kabel (Type 1-alternativ tilgjengelig) med en ergonomisk kontakt er permanent festet. Et integrert sidehylster fester kontakten sikkert når den ikke er i bruk, og holder kabelen fra bakken og bukten ryddig. Hylsterdesignet plasserer pluggen i en komfortabel ståhøyde, noe som reduserer belastningen under tilkobling.

Fleksibel last- og energistyring

Laderen støtter lokal laststyring via Modbus RTU/TCP, slik at den kan integreres med anleggsnivåkontrollere, solomformere eller batterilagringssystemer. I flerladerinstallasjoner kan en gruppekontroller begrense total etterspørsel på stedet, forskyve ladeøkter eller prioritere selvforbruk av solenergi. Denne fremtidssikringen tar imot økende EV-tall uten å kreve kostbare nettoppgraderinger.

Valgfri sokkelkonvertering

Et sokkelsett i varmgalvanisert stål kan monteres uten endringer på laderen. Sokkelen gir en søyle med integrert kabelkanal og en kraftig gulvplate. Den lar en veggmontert lader plasseres hvor som helst en flat overflate er tilgjengelig, og forener produktspesifikasjonen på tvers av varierte forhold på stedet.

Ofte stilte spørsmål

Q1: Hvilke strømnivåer er tilgjengelige og hvor raskt vil bilen min lade?

Single-Gun EV Home Charger 7KW er tilgjengelig i 7kW (enfase), 11kW (tre-fase) og 22kW (tre-fase) konfigurasjoner. Faktisk ladehastighet avhenger av kjøretøyets innebygde lader. En typisk elbil med en 7kW innebygd lader vil få omtrent 40–50 km rekkevidde i timen ved 7kW, eller raskere hvis kjøretøyet støtter 11kW eller 22kW trefaselading.

Q2: Kan denne laderen installeres utendørs uten ekstra beskyttelse?

Ja. Det IP55-klassifiserte kabinettet tåler regn, støv og UV-eksponering. Den er bygget for å fungere utendørs året rundt, med konformt belagt elektronikk for å motstå fuktighet. En enkel veggmontert installasjon med bakre kabelinnføring gir fullstendig værbeskyttelse.

Q3: Hva om jeg ikke har en passende vegg?

Et valgfritt gulvstående sokkelsett er tilgjengelig. Sokkelen bruker samme laderenhet og boltes enkelt til en betongpute. Dette lar deg distribuere samme ladermodell i både veggmonterte og frittstående applikasjoner innenfor et enkelt prosjekt.

Q4: Kan jeg kontrollere hvem som bruker laderen og regningen for energi?

Ja. Den integrerte RFID-leseren eller ledsagerappen muliggjør brukerautentisering. Gjennom OCPP-backend kan du angi individuelle tariffer, spore forbruk per bruker og generere faktureringsrapporter. For private installasjoner er en enkel hviteliste over RFID-kort alt som trengs.

Q5: Støtter laderen solenergi eller lavbelastningslading?

Single-Gun EV Home Charger 7KW støtter OCPP smarte ladeprofiler og Modbus-integrasjon med lokale energistyringssystemer. Dette betyr at den kan programmeres til å lade kun når overflødig solenergi er tilgjengelig, eller til å planlegge økter under perioder med strømpriser automatisk.

Q6: Hvilke sertifiseringer har laderen?

Laderen er CE-sertifisert og overholder IEC 61851-1, IEC 62196 og relevante regionale EMC- og sikkerhetsdirektiver. Vårt produksjonsanlegg er ISO 9001-sertifisert, og hver enhet gjennomgår endelig elektrisk testing før forsendelse.

Q7: Hvilket vedlikehold kreves?

Veldig lite. Vi anbefaler en årlig visuell inspeksjon av kabelen, kontakten og kapslingen. Frontdekselet gir tilgang til interne komponenter, og den modulære designen betyr at kontrolleren, RFID-modulen eller reléet raskt kan skiftes ut om nødvendig. Det kreves ikke tungt utstyr for service.

En byblokk med blandet bruk – integrering av bolig- og detaljhandel

Bakgrunn

Et nyutviklet urbant nabolag kombinerte detaljhandelsenheter i første etasje med boligleiligheter over. Utbygger ønsket å tilby dedikert el-lading i den delte underjordiske parkeringsplassen for både beboere og detaljkunder. Parkeringsplassen hadde standard smale bukter og mange strukturelle søyler, men begrenset gulvplass.

Utfordringen

Den underjordiske garasjen var en typisk urban design - betongsøyler i vanlige rutenett, vegger rundt omkretsen og stramme snuområder. Gulvstående ladere vil hindre trafikkflyten eller forbruke verdifulle parkeringsplasser. Organet krevde også at eventuell ladeinfrastruktur ikke endrer brannevakueringsrutene eller reduserer antall tilgjengelige parkeringsplasser.

Beboere trengte privat, tildelt lading ved deres dedikerte bukter, mens butikklokalene ønsket å tilby betalt kundelading ved noen få utpekte besøksplasser nær supermarkedets inngang. En enkelt løsning måtte betjene begge brukstilfellene med minimal installasjonskompleksitet.

Hvorfor veggmonterte AC-ladere med én pistol?

De strukturelle søylene og omkretsveggene ga ideelle monteringspunkter. En veggmontert lader med én pistol festet til en kolonne i toppen av hver beboers tildelte bukt brukte null gulvplass. Laderens slanke, vertikale profil på linje med kolonneoverflaten, slik at bukten er fullt brukbar og midtgangen uhindret.

For kundebuktene i nærheten av supermarkedet ble fire veggmonterte enheter installert på en sidevegg, som hver betjener en merket EV-brønn. Disse ble konfigurert gjennom OCPP-backend som offentlige ladere med et QR-kode betalingsalternativ, mens de residente laderne ble satt til privat modus, knyttet til individuelle leilighetskontoer via RFID-nøkler.

Hele installasjonen krevde ingen jordforankring, ingen nye betongputer og ingen tap av parkeringsplass. Kabling gikk langs eksisterende kabelbakker i taket, og falt ned søylene til hver lader. Nettstedets elektriske kapasitet ble administrert av en lokal lastkontroller som kommuniserte med hver lader via Modbus, og begrenset den totale toppetterspørselen i kveldstimene når beboerne kom hjem.

Utplassering

Seksti av våre Single-Gun EV Home Charger 7KW (Type 2) ble installert. Femtiseks ble montert på strukturelle søyler for beboere, og fire på en vegg for detaljhandelssone for kundebruk. Tre valgfrie pidestallsett ble brukt for en rad med midtrampebukter der ingen søyle eller vegg var til stede. Hele prosjektet ble fullført av byggets elektroentreprenør over seks uker, med minimale forstyrrelser i parkeringsadkomsten.

Resultater

●  60 parkeringsplasser for elbiler ble aktivert uten å miste en eneste standard parkeringsplass, noe som tilfredsstilte organets primære tilstand.

●  Beboere fikk et privat, alltid tilgjengelig ladepunkt fakturert direkte til leiligheten deres, noe som eliminerer behovet for felles kø eller delte betalingsterminaler.

●  Detaljhandelskunder fikk et førsteklasses ladetilbud for elbiler som økte tiden brukt på shopping, og supermarkedet rapporterte positive tilbakemeldinger.

●  Utvikleren var i stand til å markedsføre leilighetene som «EV-klare», en funksjon som bidro til raskere salg og høyere verdi per enhet.

●  Den enhetlige produktspesifikasjonen på tvers av veggmonterings- og sokkelinstallasjoner forenklet vedlikehold og reduserte reservedelslager for bygningens fasiliteter.
