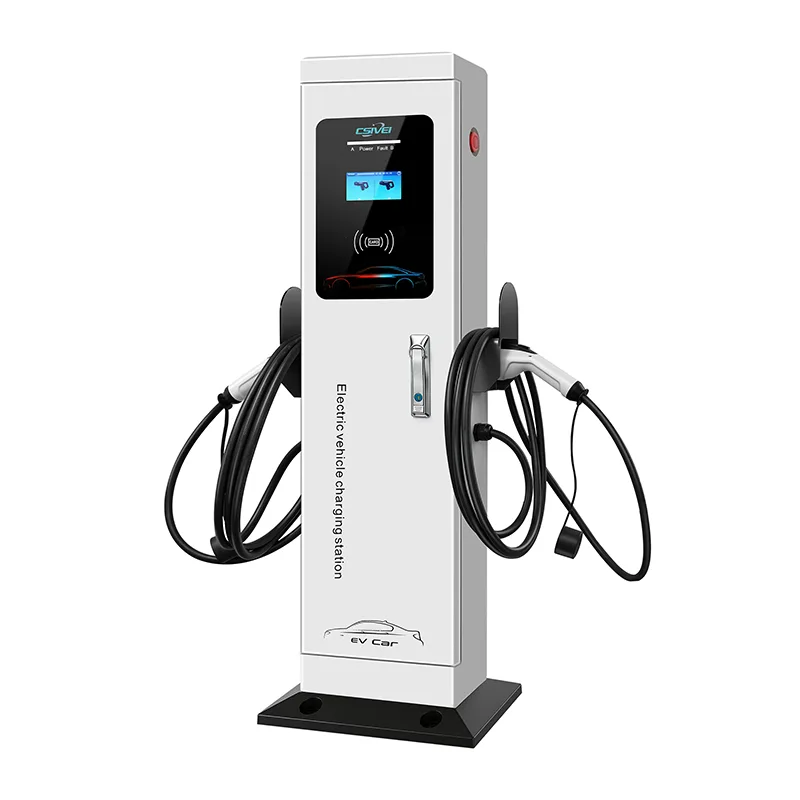

Dual-Gun ladestasjon for elbil

Designet for 7kW til 22kW per pistolkonfigurasjoner, CSIVEI-fabrikkens kvalitets Dual-Gun elektriske billaderstasjon betjener direkte to tilstøtende parkeringsplasser fra ett chassis, og halverer antallet veggenheter som kreves per parkeringsrad.

Den integrerte dynamiske laststyringen prioriterer automatisk én bil alene, og deler kapasiteten jevnt når begge lader.

Hver pistol fungerer som et uavhengig ladepunkt med sin egen energimåler, RFID-leser og OCPP 1.6J backend-identitet, som muliggjør separat fakturering og tilgangskontroll per boks.

Den IP55-klassifiserte pulverlakkerte stålkapslingen tåler utendørsforhold fra -30°C til +55°C, med konformt belagt elektronikk for fuktige eller støvete miljøer. To 5-meters Type 2-kabler med dedikerte sidehylster holder kontaktene ryddige og fra bakken. Omfattende elektrisk sikkerhet – inkludert Type A + 6mA DC-følsom reststrømbeskyttelse, overstrøm og overspenningsvern – brukes uavhengig på hver utgang.

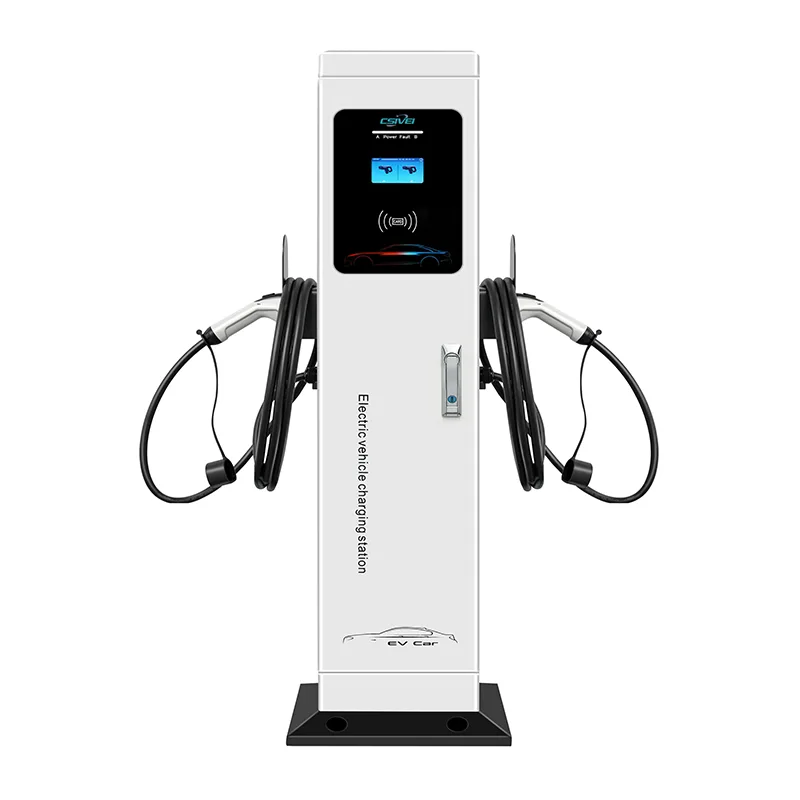

For steder uten egnede vegger, lar en valgfri sokkelsøyle den samme enheten brukes som en slank frittstående lader, noe som forener produktspesifikasjonene på alle steder.

Produktapplikasjoner

Når hver kvadratmeter vegg og gulv teller, dobler Dual-Gun Electric Car Charger Station ladekapasiteten fra et enkelt monteringspunkt. Det er det logiske valget for parede parkeringsplasser hvor plass, elektrisk kapasitet og budsjett må optimaliseres.

Boligfellesskap og leilighetskomplekser

I delt underjordisk eller overbygd parkeringsplass kan beboere med to tilstøtende bukter dele én lader med to pistoler montert på en sentral søyle eller sidevegg. Hver bruker har en dedikert pistol knyttet til deres personlige RFID-kort og faktureringskonto. Bygningen får maksimal EV-dekning fra minimale elektriske kjøringer, mens dynamisk lastbalansering holder den totale etterspørselen trygt innenfor bygningens forsyningsgrense.

Arbeidsplass & Næringspark Ansattparkering

Arbeidsgivere kan betjene to ansattes kjøretøy per lader, noe som dramatisk reduserer antallet veggmonterte enheter langs parkeringsområdet. Personalet kobler til hele arbeidsdagen, og laderen deler strøm intelligent. OCPP-plattformen lar selskapet tilby lading som et gratis tilbud eller fakturering per bruker, alt administrert eksternt.

Detaljhandel, gjestfrihet og fritidslokaler

Hoteller, kjøpesentre og treningssentre kan tilby gjestelading ved to merkede bukter fra en enkelt veggmontert enhet nær inngangen eller langs en parkeringsdekksvegg. Den rene, kompakte installasjonen gir mer veggplass for skilting eller tilgang for fotgjengere. Gjester starter en økt via QR-kode eller hotellnøkkelkort, og hver bukt faktureres uavhengig.

Fleet Base & Car-Share Hubs

Små flåter - for eksempel varebiler eller delebiler - som returnerer til et depot med perimetervegger eller strukturelle søyler, kan bruke veggladere med to pistoler for å betjene to kjøretøy per enhet. Planlagt lading via backend forskjøver økter over flåtekvelden, og reduserer toppbelastningen. Det enkle veggmonteringsoppsettet unngår snublefarer og rot i kjøretøyets bevegelsesområder.

Blandede vegg-og-sokkelplasser

For overflatepartier uten vegger, gjør det valgfrie sokkelsettet det mulig å utplassere identiske ladere med to pistoler på slanke søyler mellom lukepar. Et enkelt prosjekt kan bruke veggmonterte enheter langs bygningskanter og pidestallenheter i åpne rader, alt administrert som én enhetlig laderfamilie. Dette reduserer anskaffelseskompleksiteten og reservedelsmangfoldet.

Teknisk dypdykk

Kvaliteten Dual-Gun elektrisk billaderstasjon integrerer to uavhengige, fullt målte ladepunkter i ett kompakt chassis, konstruert for effektiv installasjon og langsiktig pålitelighet.

To-kanals intelligent kraftdistribusjon

En kontroller ombord overvåker den totale tilgjengelige nettkapasiteten og sanntidsbehovet til begge tilkoblede kjøretøyene. Hver pistol samsvarer med IEC 61851-1 Mode 3, med uavhengig kontrollpilotkommunikasjon. Når begge bilene lader, deler systemet dynamisk merkestrømmen - for eksempel leverer en 32A trefase forsyning 11kW per pistol samtidig. Hvis bare ett kjøretøy er tilkoblet, blir hele 22kW (eller 7kW, avhengig av modell) rettet til den enkelte utgangen. Statisk delt eller prioritetsbasert tildeling kan også konfigureres via backend.

Uavhengig måling, tilgang og kontroll

Hvert ladeuttak har sin egen MID-sertifiserte energimåler (valgfritt) og ISO 14443 RFID-leser. Dette betyr at to brukere kan autentisere, starte og betale for lading uavhengig, uten forstyrrelser. Kontrollkortet behandler hver pistol som et separat OCPP-ladepunkt, og gir transaksjonslogger per brønn, fjernstart/stopp og feildiagnostikk.

Lagdelt elektrisk sikkerhet per bukt

Hver utgang drar nytte av en dedikert type A-reststrømsenhet pluss 6mA DC-følsom beskyttelse i henhold til IEC 62955, som sikrer sikker frakobling selv i tilfelle jevn DC-jordlekkasje. Overstrøm, overspenning og overspenningsvern dupliseres for hver pistol. Hvis det oppstår en feil på den ene siden, avsluttes kun den økten; den andre fortsetter upåvirket. En låsbar nødstopp på frontpanelet isolerer mekanisk begge utgangene samtidig.

Maskinvare og miljømessig robusthet

Kapslingen er laget av galvanisert stål med UV-stabilisert pulverlakk, klassifisert IP55 og IK10. Den monteres sikkert på betong, murstein eller konstruksjonsstål ved hjelp av en flerpunktsbrakett designet for å holde vekten nær veggen. Enheten fungerer fra -30°C til +55°C. Intern elektronikk er konformt belagt, og en filtrert ventilasjonsdesign forhindrer støvinntak samtidig som den tillater varmeavledning.

Brukergrensesnitt og intelligent tilkobling

En LED-statusring med høy synlighet per pistol gir sjåførene umiddelbar visuell bekreftelse. Tilkoblingsmuligheter inkluderer Wi-Fi, Ethernet og 4G, med OCPP 1.6J/2.0.1-støtte som standard. Lokal frakoblet bufring sikrer at ingen transaksjonsdata går tapt. Systemet støtter smarte ladeplaner, integrasjon av solenergi-selvforbruk via Modbus RTU/TCP, og dynamisk laststyring på tvers av flere ladere på et sted.

Kabelhåndtering og ergonomi

Hver pistol har en 5-meters Type 2-tjored kabel (Type 1 tilgjengelig) med en ergonomisk kontakt. Uavhengige sidehylstre holder begge kablene fra gulvet når de ikke er i bruk, noe som reduserer slitasje og snublefarer. Hylsterplasseringen fører kablene rent bort fra kjøretøydørene.

Valgfri sokkelkonvertering

For utplassering vekk fra vegger tilbys en pidestallsøyle i galvanisert stål. Den bruker samme monteringsgrensesnitt som vegginstallasjon, og krever null interne modifikasjoner. Sokkelen integrerer kabelføring og en robust gulvplate, slik at en enkelt ladermodell kan betjene alle parkeringsoppsett på stedet.

Ofte stilte spørsmål

Q1: Kan begge våpen lades med maksimal merkeeffekt samtidig?

Ja og nei - det avhenger av strømforsyningen din. Hvis forsyningen er tilstrekkelig for summen av begge kanonene, kan de lades med full kraft samtidig. Imidlertid, i de fleste installasjoner med begrenset forsyning (f.eks. 32A trefase for en 22kW per pistolmodell), deler den dynamiske laststyringen effekten - typisk 11kW per pistol når begge er opptatt. Når bare ett kjøretøy er koblet til, får det hele 22kW.

Spørsmål 2: Blir de to ladeuttakene fakturert uavhengig av hverandre?

Absolutt. Hver pistol har sin egen energimåler og OCPP-punkt-ID. Backend-plattformen din vil se to separate ladepunkter, slik at du kan angi forskjellige tariffer, brukertilgangslister og faktureringskontoer for hver bay.

Q3: Hva skjer hvis den ene siden har en feil mens den andre lader?

Sikkerheten er helt uavhengig. En feil på Gun A vil avslutte bare den økten; Pistol B fortsetter å lade uten avbrudd. Nødstoppknappen isolerer begge mekanisk ved behov.

Q4: Hva slags vegg trenger jeg for installasjon?

Braketten er designet for solid betong, murstein eller konstruksjonsstålsøyler. Vi tilbyr en fullstendig monteringsmal og ankerspesifikasjoner. Hvis ingen passende vegg er tilgjengelig, gjør det valgfrie sokkelsettet det til en frittstående lader.

Spørsmål 5: Kan denne ladestasjonen for elektrisk bil med to pistoler brukes utendørs?

Ja. IP55- og IK10-klassifiseringene betyr at den er bygget for permanent utendørs eksponering, regn, støv og UV. Den fungerer i temperaturer fra -30°C til +55°C, noe som gjør den egnet for nesten alle klima.

Q6: Hvordan fungerer pidestallalternativet?

Sokkelen er en gulvmontert søyle som samme ladeenhet festes til. Ingen interne maskinvareendringer er nødvendig. Den er ideell for åpne parkeringsplasser, og lar deg blande veggmonterte og pidestallladere på tvers av ett prosjekt ved å bruke en enkelt produkttype.

Q7: Hvilket vedlikehold kreves?

Rutinemessig vedlikehold innebærer en årlig inspeksjon av kabler, koblinger og kabinettet. Frontdekselet åpnes for full tilgang, og den modulære designen betyr at komponenter som RFID-kort eller reléer raskt kan byttes. Å ha to våpen i én enhet betyr mindre total maskinvare å betjene sammenlignet med to separate enkeltpistolladere.

Q8: Kan jeg integrere det med solcellepanelene eller energistyringssystemet?

Ja. Laderen støtter Modbus RTU/TCP og OCPP smarte ladeprofiler. Den kan bare lade når overskudd av solenergi er tilgjengelig, eller følg en tidsplan for å unngå høye etterspørselskostnader.

Kundens søkelys

Et moderne boligtårn – Optimalisering av begrenset underjordisk parkering

Bakgrunn

Et høyhus i et tett bysentrum tilbød to etasjer med underjordisk parkering for sine 150 leiligheter. Eierkomiteen ønsket å legge til elbil-lading for beboerne, men garasjen var allerede fullt tildelt med tette tandem- og side-ved-side bukter. Å miste eventuell parkeringsplass til ladeinfrastruktur var uaktuelt.

Utfordringen

Parkeringsplassens utforming besto av smale bukter arrangert i par langs strukturelle søyler og omkretsvegger. Gulvstående ladere var umulige - de ville blokkere dører eller inngrep i allerede minimal gangbredde. Veggmonterte ladere med én pistol vil kreve én enhet per brønn, noe som betyr to fysiske ladere, to strømkabelføringer og to veggmonteringspunkter for hvert par av tilstøtende brønner. Det elektriske rommet hadde også begrenset ledig kapasitet, noe som gjorde lasthåndtering kritisk.

Hvorfor velge Dual-Gun ladestasjon for elektrisk bil?

Det parede buktdesignet passet perfekt til dual-gun konseptet. Ved å montere en vegglader med to pistoler på søylen mellom to tilstøtende beboerbukter, kan bygningen betjene to kjøretøy fra en enkelt elektrisk strømforsyning og et enkelt monteringspunkt. Dette halverte umiddelbart antallet ladere, strømforsyninger og veggbraketter som kreves sammenlignet med enheter med én pistol.

Dynamisk lastdeling løste kapasitetsproblemet. Selv i rushtiden da naboer kom hjem omtrent samtidig, delte laderen 32A-forsyningen mellom de to bilene, og holdt den totale lasten forutsigbar. Hvis en beboer var borte, fikk den andre full ladehastighet.

Adgangskontroll var per pistol: hver beboer hadde et RFID-kort knyttet til leilighetskontoen sin. OCPP-backend fakturerte dem direkte for eget forbruk, noe som gjør det like rettferdig som individuelle strømmålere.
