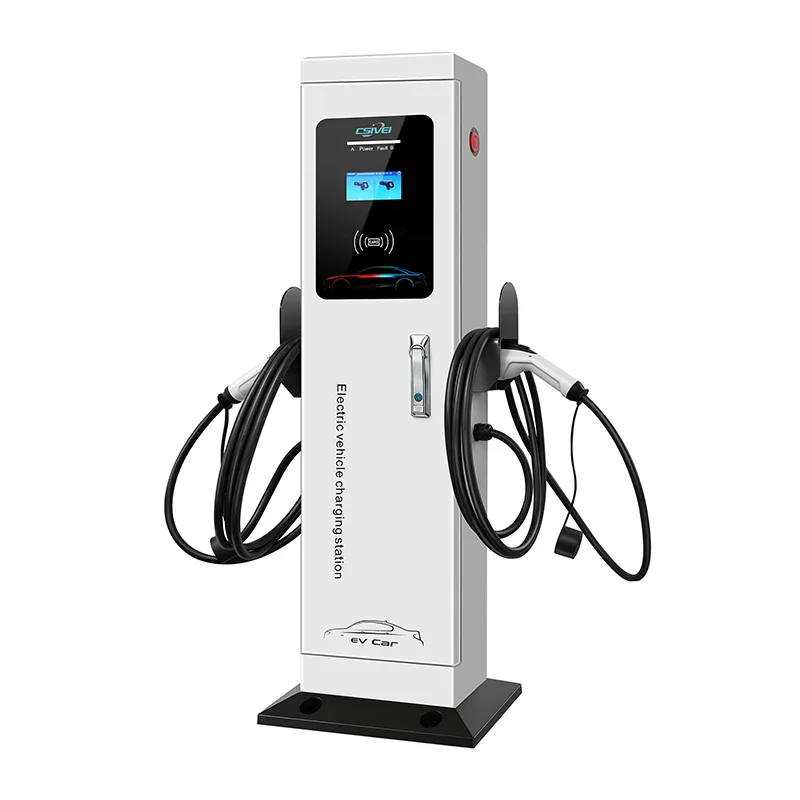

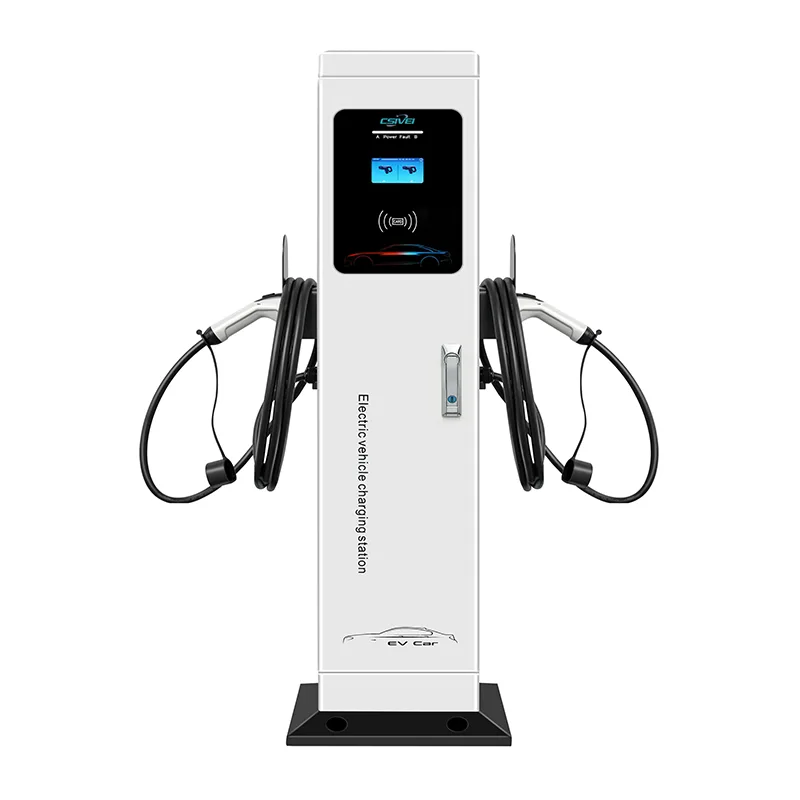

Dual-gun stående AC-ladestasjon

Denne gulvstående AC-laderen støtter 7kW, 11kW eller 22kW per pistol, med total effekt administrert av en innebygd dynamisk lastkontroller. Når to kjøretøy er koblet til, deles tilgjengelig strøm intelligent – ​​for eksempel kan en 22kW per-pistol-modell på en 32A trefaseforsyning levere 11kW til hvert kjøretøy samtidig, eller hele 22kW til et enkelt kjøretøy når en brønn er tom. Sokkelen monteres på en betongpute eller asfaltert overflate med fire ankerbolter, noe som eliminerer ethvert behov for veggkonstruksjoner. To separate Type 2-kontakter med 5-meters kabler og individuelle kabelhylster holder hver brønn ryddig og brukervennlig. RFID og app-basert autentisering tillater uavhengig tilgang og fakturering per pistol, mens OCPP 1.6J-tilkobling integrerer begge pistolene som separate ladepunkter i hvilken som helst nettverksbackend. IP55-klassifisert galvanisert stålkapsling med IK10 slagfasthet tåler utendørs forhold året rundt, fra -30°C til +55°C. Omfattende elektrisk sikkerhet inkluderer Type A + 6mA DC-sensitiv reststrømbeskyttelse, overstrøm, overspenning og overspenningsvern per pistol, pluss en sentral nødstopp. Med sin en-sokkel-to-brønn-design, reduserer Dual-Gun stående AC-ladestasjon betydelig installasjon, kabling og vedlikeholdskostnader for ethvert multi-bay-prosjekt.

Ideelle applikasjoner

Der langtidsparkering oppfyller behovet for å betjene flere bukter effektivt, reduserer Dual-Gun Standing AC Charging Station maskinvare- og installasjonskostnadene til det halve ved å lade to kjøretøy fra en selvbærende sokkel.

Boligfellesskap og leilighetskomplekser

For eiendommer med flere boliger med dedikert utendørsparkering, gir en enkelt tokanon-sokkel plassert mellom to tildelte beboerbukter hver et personlig ladepunkt. Beboere autentiserer med sitt eget RFID-kort, og økter faktureres til individuelle leilighetskontoer. Den delte pidestallen betyr færre fundamenter og elektriske hjemmekjøringer, noe som reduserer installasjonskostnadene og det visuelle rotet på tvers av anlagte områder.

Arbeidsplass & Næringspark Ansattparkering

Bedrifter som tilbyr elbil-lading som en ansattfordel kan betjene to tilstøtende parkeringsplasser fra én lader. Ansatte kobler til ved ankomst og mottar full lading ved slutten av arbeidsdagen. OCPP-backend tillater per-bruker fakturering eller gratis tildeling, mens dual-gun footprint holder sirkulasjonsområdene åpne. Dynamisk lastbalansering sikrer at stedets elektriske kapasitet aldri overskrides, selv om flere ladere legges til.

Hoteller, feriesteder og fritidssteder

Gjesteparkering på hoteller og feriesteder har ofte sammenkoblede bukter i åpne partier eller under skyggestrukturer. En enkelt stående AC-lader med to pistoler mellom to rom gir førsteklasses EV-fasiliteter uten å rote landskapet. Gjester autentiserer via QR-kode eller romnøkkel, og hotellet kan administrere gratis eller betalt lading per boks fra et sentralt dashbord.

Flåte- og bildelingsdepoter

Små til mellomstore flåter som opererer lette elbiler – for eksempel leiebilknutepunkter, kommunale motorbassenger eller deler av firmabiler – kan parkere to kjøretøy per lader over natten. Planlagt lading via backend-sekvensøktene for å optimalisere energikostnadene, mens uavhengig måling per pistol sporer forbruket etter kjøretøy eller avdeling. Den frittstående designen tillater fleksible layoutendringer ettersom flåtesammensetningen utvikler seg.

Offentlige og kommunale tomter

Byeide parkeringsplasser og gatebukter kan doble ladedekningen uten å doble antall poster. Én sokkel mellom to merkede elbiler gir et renere gatebilde og færre hindringer for fotgjengere. Integrert kabelhåndtering holder gangveier klare, og dobbel uavhengig fakturering gjør håndhevelse og inntektsinnkreving enkel.

Teknisk dypdykk

Dual-Gun stående AC-ladestasjon integrerer to uavhengig kontrollerte ladepunkter i en enkelt kompakt sokkel, og kombinerer smart strømstyring med robust utendørsteknikk.

To-kanals intelligent lastbalansering

En innebygd energistyringskontroller overvåker tilgjengelig forsyningskapasitet og kravene til begge tilkoblede kjøretøyene i sanntid. Når bare ett kjøretøy er koblet til, leveres full merkestrøm - opptil 32A per fase - til den pistolen. Når et annet kjøretøy kobles til, fordeler kontrolleren dynamisk strøm mellom de to uttakene. I en typisk 22kW trefasekonfigurasjon med 32A tilførsel, mottar hver pistol 11kW (16A per fase) samtidig. Systemet kan også konfigureres med en statisk splitt eller prioritetstildeling, noe som gir mer strøm til en angitt brønn om nødvendig. Dette forhindrer utbrudd av hovedbryteren samtidig som man maksimerer utnyttelsen av tilgjengelig nettforbindelse.

Uavhengig måling og kontroll per pistol

Hver utgang behandles som et separat IEC 61851-1-kompatibelt ladepunkt. To dedikerte mikrokontrollere administrerer Control Pilot-signalene, og kommuniserer kontinuerlig med hvert kjøretøys innebygde lader. Energimåling per pistol bruker MID-sertifiserte målere (valgfritt), og gir faktureringsnøyaktighet for inntektsapplikasjoner. Relékontroll, feildeteksjon og øktlogging er helt uavhengige per kanal, noe som betyr at en feil på en pistol ikke påvirker den andre.

Omfattende elektrisk beskyttelse

Laderen har en type A-reststrømsenhet med 6mA DC-sensitiv deteksjon i henhold til IEC 62955, som beskytter begge pistolene mot AC- og DC-jordlekkasjestrømmer. Uavhengig overstrøm-, overspennings- og underspenningsbeskyttelse er gitt for hver kanal, sammen med overspenningsvernenheter. I tilfelle en feiltilstand kobler et dedikert motorisert relé fra den berørte utgangen i løpet av millisekunder. En låsbar sentral nødstoppknapp gir manuell isolering av begge våpen.

Robust utendørs-klar sokkel

Sokkelen er konstruert av galvanisert stål med UV-stabilisert pulverlakk, som oppnår IP55- og IK10-klassifiseringer. Søylen festes til en betongpute eller asfaltert overflate via en kraftig bunnplate med fire ankerbolter. Alternativer for kabelinnføring i bunn og bak passer til eksisterende underjordiske kanalnett. En ventilert søyledesign med filtrerte dreneringsplugger forhindrer intern kondens. Alle PCB og koblinger er konformt belagt mot fuktighet og saltholdig luft.

Brukergrensesnitt og tilkobling

En sentral 4,3-tommers LED-skjerm eller valgfri berøringsskjerm gir øktstatus for begge våpen samtidig. To RFID-lesere – én per side – tillater uavhengig brukerautentisering. Kommunikasjonsalternativer inkluderer 4G, Wi-Fi og Ethernet. Den innebygde kontrolleren støtter OCPP 1.6J/2.0.1, som muliggjør transaksjonsrapportering per pistol, fjernstart/stopp, fastvareoppdateringer og smarte ladeprofiler. Frakoblet modus bufrer transaksjoner lokalt og synkroniseres når tilkoblingen kommer tilbake.

Kabelhåndtering

Hver pistol er utstyrt med en 5-meters Type 2-kabel (Type 1 valgfritt). Dedikerte sidemonterte kabelhylster holder begge kablene fra bakken, plassert for enkel enhåndstilkobling. Hylsterdesignet fører kabler utover og nedover, og forhindrer sammenfiltring mellom de to pistolene og holder gangveier trygge.

Klar for energiintegrasjon

Modbus RTU/TCP-grensesnitt tillater integrasjon med bygningsstyringssystemer, solcelle-omformere og batterilagring. Laderen kan reagere på eksterne lasthåndteringssignaler for å justere ladingen med fornybar generasjon eller unngå toppbehovsvinduer. Dette gjør det til en aktiv deltaker i et nettsteds bredere energistrategi.

Ofte stilte spørsmål

Q1: Kan begge våpen lades med full kraft samtidig?

Den totale produksjonen styres av tilgjengelig forsyningskapasitet. I en typisk 22kW per pistolkonfigurasjon med en 32A trefaseforsyning, kan begge pistolene levere 11kW samtidig. Hvis bare ett kjøretøy er tilkoblet, mottar det hele 22kW. Teamet vårt vil hjelpe deg med å dimensjonere strømforsyningen for å matche målkapasiteten din.

Q2: Kan hver pistol faktureres uavhengig?

Ja. Hver utgang har sin egen energimåler og OCPP-ladepunktidentitet. Backend ser to separate ladepunkter i én fysisk enhet, noe som muliggjør uavhengig fakturering per bruker, øktsporing og tarifftilordning.

Q3: Hva om en pistol utvikler en feil?

Feildeteksjon og beskyttelse er helt uavhengig per pistol. En feil på en utgang avslutter bare den økten; den andre fortsetter å lade normalt. Den sentrale nødstoppen isolerer begge pistolene ved behov.

Q4: Hva er installasjonskravene?

Sokkelen bolter seg til en flat betongpute eller asfaltert overflate. En passende tre- eller enfasetilførsel må kjøres til inngangspunktet for grunnplaten. Ingen vegg eller ekstra monteringsstruktur er nødvendig. Vi gir detaljerte sivile og elektriske installasjonsveiledninger.

Q5: Kan denne laderen brukes utendørs?

Ja. IP55- og IK10-klassifisert galvanisert stålkapsling er designet for permanent utendørs installasjon i temperaturer fra -30°C til +55°C. Den tåler regn, støv, UV-eksponering og kystluft.

Q6: Hvilke backend- og betalingsplattformer støtter den?

Laderen er OCPP 1.6J og 2.0.1-kompatibel og har blitt testet med alle større ladenettverksadministrasjonsplattformer. Hvis du har en tilpasset backend, kan supportteamet vårt bistå med integrasjon under idriftsettelse.

Q7: Hvordan er vedlikehold sammenlignet med to separate enkeltpistolladere?

Rutinemessig vedlikehold er halvert - en sokkel for å inspisere, ett sett med filtre for å rengjøre, og ett hovedkort for å få tilgang til. Inngangsdøren gir full tilgang til alle deler som kan repareres. Nøkkelkomponenter er modulære og utskiftbare uten å fjerne enheten fra basen.

Kundens søkelys

A Corporate Business Park — Ansattes EV Charging Rollout

Bakgrunn

En stor forretningspark som huser flere teknologi- og finanstjenester, planla å legge til elbillading på sine friluftsparkeringer for ansatte. De ansattes etterspørsel vokste raskt, og eiendomsledelsen ønsket å tilby lading som en ansattfordel samtidig som installasjonskostnadene ble håndterbare og det anlagte parkeringsmiljøet bevares.

Utfordringen

Parkeringsplassene var anlagt i lange rader med sammenkoblede bukter, med anlagte øyer som skiller hver doble rad. Opprinnelige forslag vurderte en veggmontert ladertilnærming, men det var ingen egnede vegger innenfor rekkevidde av de EV-utpekte buktene. Enkeltpistol gulvstående ladere ble vurdert, men ville ha krevd en pidestall per brønn - noe som betyr to pidestaller, to fundamenter og to kabelgrøfter for hver to tilstøtende bukter. I prosjektets omfang vil dette øke material-, arbeidskostnader og visuell rot betydelig.

Den elektriske infrastrukturen ga også en begrensning. Hver materpilar tjente en sone på omtrent 20 bukter. Å installere et høyt antall ladere per sone vil kreve nøye laststyring for å unngå overbelastning av eksisterende kretser.

Hvorfor dual-gun stående AC-ladere?

Layouten med paret bukt var utløseren. En pidestall med to pistoler kan installeres på den delte øya mellom to tilstøtende bukter, som betjener både fra et enkelt fundament og en enkelt elektrisk mating. Dette betydde:

Én sokkel i stedet for to per brønnpar – 50 % reduksjon i maskinvare, fundamenter og installasjonstid.

En strømkabel kjøres per to brønner, og bruker eksisterende matekapasitet mer effektivt.

Et renere landskapsutseende med færre stolper.

Dynamisk lastbalansering sørget for at selv når to kjøretøy ladet, holdt den kombinerte belastningen seg innenfor kretsens kapasitet.

Ansatte ville autentisere med bedriftens adgangskort, og hver pistol ble satt opp som et uavhengig faktureringspunkt i OCPP-nettverket. Bedrifter kan subsidiere betaling for sine egne ansatte mens besøksbukter kan operere på betalt basis - alt administrert fra én plattform.

Utplassering

40 av våre 22kW stående AC-ladere med to pistoler (type 2) ble installert på tvers av hovedparkeringssonen for ansatte, og betjener 80 dedikerte elbiler. Hver sokkel ble boltet fast på den eksisterende anlagte øya, med strøm levert fra nærmeste matestolpe. Installasjonen ble trinnvis over fire helger for å unngå å forstyrre hverdagsparkeringen. OCPP-backend integrert med hvert leietakerselskaps tilgangskontrollsystem, slik at ansatte ganske enkelt tappet sine eksisterende RFID-merker.

Resultater

●  Ladekapasitet for elbiler ble levert til 80 plasser ved bruk av bare 40 ladere, kutteutstyr og installasjonskostnader med omtrent 45 % sammenlignet med alternativer med én pistol.

●  Tilbakemeldinger fra ansatte var overveldende positive, og belastning ble oppgitt som et toppnivå på arbeidsplassen.

●  Eiendomsadministrasjon rapporterte ingen problemer med elektrisk kapasitet takket være dynamisk lastbalansering, som holdt toppetterspørselen per krets innenfor grensene.

●  Den rene, ryddige installasjonen bevarte den anlagte parkeringsestetikken, og tilfredsstilte parkens arkitektoniske retningslinjer.

●  Etter suksessen med denne utrullingen har bedriftsparken siden lagt til ladere med to pistoler på tvers av to andre parkeringssoner med samme spesifikasjon.
