Mykstarterskap

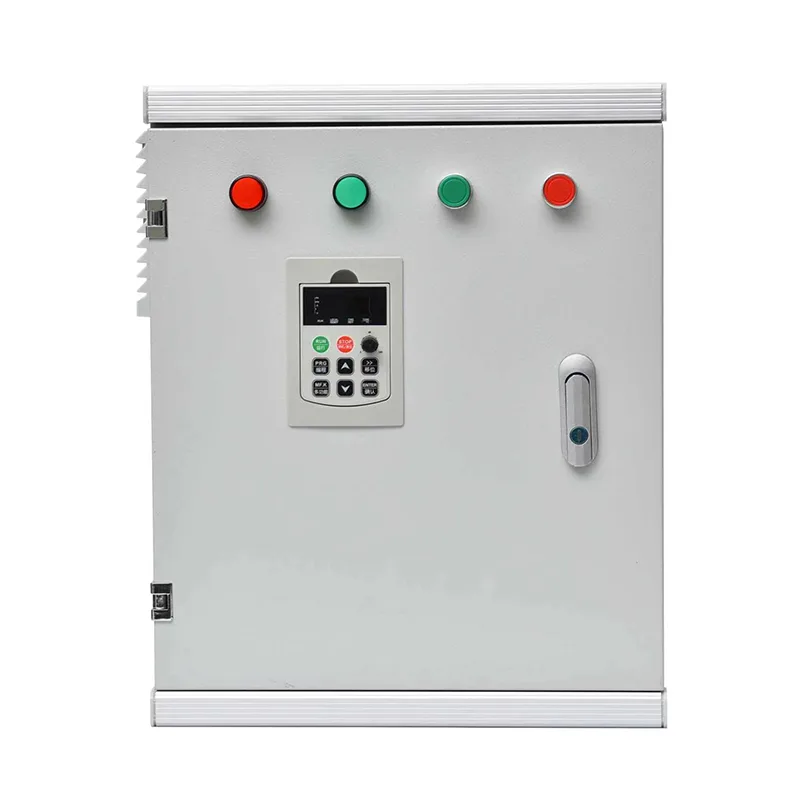

Softstarterskapet som tilbys av den ledende kinesiske produsenten Csivei inkluderer en 3-fase mykstarterenhet (vurdert fra 7,5 til 800 kW, 380–690 V), en innkommende kretsbryter eller sikringsfrakobling, en innebygd bypass-kontaktor, et motoroverbelastningsrelé og en kontrolltransformator. Startkarakteristikk – programmerbar strømgrense, spenningsrampetid og startmoment – ​​stilles inn via et digitalt tastatur eller HMI. Valgfrie funksjoner inkluderer en mykstopprampe for pumpesystemer for å forhindre vannslag. Beskyttelse dekker kortslutning, overbelastning, fasetap, under/overspenning og overtemperatur i tyristor. Standard kommunikasjon via Modbus RTU tillater tilkobling til anleggets DCS eller SCADA; valgfrie Profibus, Profinet eller Ethernet/IP er tilgjengelige. Det gulvstående skapet er laget av galvanisert stål med en pulverlakkert finish, klassifisert IP42 til IP55, egnet for innendørs elektriske rom og støvete industrimiljøer.

Produktapplikasjoner

For motorer som kjører med fast hastighet, men som krever skånsom start for å beskytte drevet utstyr og elektriske nettverk, gir mykstarterskapet et kompakt, lite vedlikeholdsalternativ til direkte-på-linje eller stjerne-trekantstartere.

Vann- og avløpspumpestasjoner

Råvannsinntak, booster- og overføringspumper drar nytte av myk start, som eliminerer vannslag i rørledninger og reduserer mekanisk slitasje på pumpehjul og koblinger. Den innebygde mykstoppfunksjonen demper ytterligere tilbakeslagsventilsleng og trykkstøt. Bypass-drift under stasjonær drift sikrer minimal skapvarmeutvikling, selv i pumpestasjoner med begrenset ventilasjon.

HVAC-vifte- og kompressorsystemer

Kjølere, kjøletårnvifter og store luftbehandlingsaggregatmotorer i kommersielle bygninger kan trekke høye oppstartsstrømmer som får lys til å flimre og belaste generatorkontrollene. Mykstarterskap begrenser startstrømmen til 3–4 ganger full belastning, og forhindrer spenningsfall. Bypass-kontaktorer eliminerer kontinuerlige tyristortap, og opprettholder systemets energieffektivitet under bygningens lange driftstimer.

Gruve- og steinbruddstransportører og -knusere

Beltetransportører og steinknusere krever skånsomt dreiemoment under oppstart for å beskytte girkasser, remskjøter og koblinger mot støtbelastning. Mykstarterens justerbare kick-start-funksjon leverer en kort puls med høyt dreiemoment før ramping, og overvinner friksjonen til et fullastet belte. Når motoren er i gang, sikrer bypass-kontaktoren kjølig, energieffektiv drift i støvete miljøer med høy temperatur.

Industrielle kompressorer og røreverk

Skrue- og stempelkompressorer i produksjonsanlegg, sammen med blandere og røreverk i kjemisk prosessering, starter under belastning og trenger jevn akselerasjon. Mykstartere eliminerer de brå dreiemomenttransientene som akselererer lager- og vingeslitasje, mens bypass-drift sikrer ingen tyristortap under lange kontinuerlige kjøringer.

Landbruksvanning og dypbrønnpumper

Dyp-brønn nedsenkbare pumper og store sprinklersystemer i avsidesliggende områder er avhengige av mykstartere for å beskytte pumpeaksler og brønnhus fra startmoment. Skapene er kompatible med generatorforsyninger, da den reduserte startstrømmen gjør at en mindre generator kan starte en større pumpe. Bypass-drift reduserer drivstofforbruket i vanningssesongen.

Teknisk dypdykk

Softstarterskapet integrerer en tyristorbasert mykstarter med full motor- og kretsbeskyttelse i et enkelt forhåndskåret kabinett, optimalisert for industriell motorkontroll med fast hastighet.

Tyristorbasert spenningsramping

Mykstarteren kontrollerer seks antiparallelle silisiumkontrollerte likerettere (SCR), ett par per fase, for jevnt å øke motorspenningen fra et justerbart startmomentnivå (vanligvis 30–60 % av nominelt) til full spenning over en brukerinnstilt rampetid (0,5–60 sekunder). Under oppramping er strømmen begrenset til et definert multiplum av fulllaststrøm, typisk 3–5x, og forhindrer overbelastning av transformator eller generator. Når motoren nærmer seg synkron hastighet, oppdager en intern algoritme strømfallet og signaliserer at en bypass-kontaktor skal lukkes, og kobler motoren direkte til strømnettet. Dette shunter strøm ut av SCR-ene, og eliminerer deres ledningstap og varmegenerering.

Bypass-drift og kontinuerlig kjøring

Etter start flyter all motorstrøm gjennom den mekaniske bypass-kontaktoren, som er klassifisert for kontinuerlig drift. SCR-ene forblir lukket, så mykstarteren bidrar ikke til termisk stigning. Dette er en viktig fordel i forhold til VFD-er i fasthastighetsapplikasjoner - skapet kjører kjølig og krever minimal ventilasjon. Hvis en myk stopp velges, åpnes bypass ved avstengning, og SCR-ene kobles inn igjen for å rampe spenningen gradvis ned, og forhindrer vannslag.

Motor- og kretsbeskyttelse

Skapet gir full motorbeskyttelse gjennom en termisk-magnetisk kretsbryter og et elektronisk overbelastningsrelé med deteksjon av fasetap og strømubalanse. Kortslutningsbeskyttelse er koordinert for å bevare SCR-integriteten. Ytterligere beskyttelse inkluderer:

● Under-/overspenningsbeskyttelse, avstengning før motorskade fra spenningsavvik

● Sensing av overtemperatur i tyristor, med alarm og utløsningstrinn

●  Deteksjon av fasereversering og fasetap

●  Stall og låst rotorbeskyttelse via reléet

Eksterne sikkerhetslåser (f.eks. nødstopp, vibrasjonsbryter) kobles til kontrollkretsen gjennom dedikerte terminaler.

Kontrollgrensesnitt og kommunikasjon

Et digitalt tastatur med LCD-display på startenheten gir lokal parameterinnstilling, start/stopp-kontroll og statusindikasjon – inkludert motorstrøm, spenning og feilkoder. En dørmontert HMI kan integreres for større skap. Standard RS485 Modbus RTU tillater fjernstart/stopp, parameternedlasting og alarmrapportering til en DCS eller SCADA. For krevende anleggsnettverk er Profibus DP, Profinet eller Ethernet/IP-gatewayer tilgjengelige.

Innkapsling og termisk styring

Det gulvstående skapet er konstruert av kraftig galvanisert stålplate med en værbestandig pulverlakkering. Siden tyristorvarme kun genereres under de sekunder lange start- og stopprampene, er naturlig konveksjonskjøling ofte tilstrekkelig for innendørsskap. For enheter med høy effekt eller miljøer med høye omgivelsestemperaturer, leveres filtrerte luftvifter med termostatkontroll. Standard beskyttelsesgrad er IP42 til IP54; høyere vurderinger er tilgjengelig for støvete eller utendørs steder.

Samsvar og testing

Hvert kabinett gjennomgår en fabrikkgodkjenningstest, inkludert: måling av strømkretsisolasjonsmotstand, SCR-tennkretsverifisering, bypass-kontaktordrift og funksjonstesting av alle programmerte start/stopp-profiler og beskyttelsesfunksjoner. Sammenstillingen er designet og testet i henhold til IEC 61439-1/2, og alle kontrollkretser er testet i henhold til gjeldende støyimmunitetsstandarder.

Ofte stilte spørsmål

Q1: Når bør jeg velge et mykstarterskap fremfor en VFD- eller DOL-starter?

Velg en mykstarter når du trenger jevn motorakselerasjon og redusert startstrøm, men ikke krever kontinuerlig hastighetsvariasjon. Mykstartere er enklere, genererer mindre varme, koster mindre og er mer kompakte enn VFD-er. Sammenlignet med DOL eliminerer de strømstøt og mekanisk sjokk. Sammenlignet med stjerne-trekant, gir de fullt justerbare startparametere og kan mykstoppe pumpesystemer.

Q2: Hvilke motorstørrelser kan skapet romme?

Standardskap er konfigurert for motorer fra 7,5 kW til 800 kW ved 400 V (trefase), med 690 V-klassifiseringer tilgjengelig for større motorer. Vi vil matche mykstarteren, bypass-kontaktoren og strømbryteren til motorens navneskiltstrøm. Egendefinerte konfigurasjoner for høyere krefter er mulig.

Q3: Støtter mykstarterskapet start av flere motorer?

Ja, i et sekvensielt arrangement: en enkelt mykstarter kan starte flere motorer etter hverandre, hver med sin egen utgangskontaktor. Etter at den første motoren når full hastighet og forbigår, kobles mykstarteren fra den og kobles til den andre motoren, og så videre. Dette reduserer kostnadene når flere pumper eller vifter av lignende størrelse deler en stasjon. Alle motorer må imidlertid ha samme eller lignende startparametere.

Q4: Hva skjer hvis mykstarteren svikter mens motoren går?

Når motoren er på full hastighet og bypass-kontaktoren er lukket, går motoren direkte fra strømnettet. Hvis mykstarterens kontrollkort svikter eller SCR-er er skadet, fortsetter motoren å gå upåvirket. Feilen vil kun påvirke neste startforsøk. Denne iboende feilsikre er en stor operasjonell fordel.

Q5: Hvor lang er mykstartrampen, og kan den justeres?

Spenningsrampetiden er fullt justerbar, typisk fra 0,5 til 60 sekunder, og kan utvides ytterligere om nødvendig. Startspenningen (kickstart) er også justerbar. Den optimale rampen bestemmes av motoren og belastningen - lang nok til å eliminere mekanisk støt, kort nok til å begrense tyristoroppvarming under starten.

Q6: Kan mykstarteren håndtere hyppige starter?

En mykstarter er vurdert for et spesifikt antall starter i timen (vanligvis opptil 10 kraftige starter). Denne vurderingen avhenger av startstrøminnstillingen, rampetid og motorstørrelse. For applikasjoner som involverer svært hyppige starter (f.eks. indekseringstransportører), kan en VFD være mer passende. Rådfør oss med din driftssyklus for riktig dimensjonering.

Q7: Hvilket vedlikehold krever skapet?

Regelmessig vedlikehold er minimalt: årlig visuell kontroll av strømavslutninger, rengjøring av ventilasjonsfiltre (hvis montert), og funksjonskontroll av bypass-kontaktoren. SCR-er har ingen bevegelige deler og slites ikke. Bypass-kontaktoren er den viktigste komponenten som kan repareres, med en mekanisk levetid som vanligvis overstiger én million operasjoner, noe som tilsvarer mange års bruk.

Q8: Skaper mykstarteren harmoniske på strømnettet?

Tyristor-mykstartere genererer harmoniske strømmer kun under de korte start- og mykstopprampene. Under steady-state bypass-drift trekker motoren sinusformet strøm, slik at det ikke produseres harmoniske. Dette gjør dem mer nettvennlige enn frekvensomformere, som kan generere kontinuerlige harmoniske med mindre de filtreres.

Et distriktsvannforsyningsnettverk — ettermontering av mykstarter for 20 pumpestasjoner

Bakgrunn

En regional vannmyndighet i Øst-Europa administrerte et nettverk av 20 eksterne boosterpumpestasjoner, hver med 2–4 konvensjonelle direkte-på-line (DOL) startet pumper fra 37 til 132 kW. Stasjonene var kritiske for å distribuere vann til flere byer, men tilbakevendende problemer forårsaket uakseptable driftskostnader og tjenesteforstyrrelser.

Utfordringen

Hovedproblemet var elektrisk. Den plutselige DOL-startstrømmen - opptil 7 ganger full belastning - forårsaket alvorlige spenningsfall på de svake distribusjonslinjene på landsbygda. Dette utløste beskyttelsesreléene ved nærliggende transformatorstasjoner, og av og til avbrøt strømmen til selve pumpestasjonen. Myndigheten sto også overfor høye mekaniske vedlikeholdskostnader: vannslag under pumpestart og -stopp hyppige brudd på rørskjøter og skadede tilbakeslagsventiler, mens den brå påføringen av dreiemoment forkortet pumpelager og koblingslevetid. Stasjonene var ubemannede og plassert i avsidesliggende områder, så alt utstyr måtte være robust, enkelt og i stand til ekstern feilrapportering.

Hvorfor myke startskap?

Myndigheten evaluerte både VFD-er og mykstartere. VFD-er tilbød hastighetskontroll, men ble ansett som overdrevne - pumpene ble designet for å kjøre med fast hastighet mot en statisk systemkurve, der strupeventiler allerede ga strømningstrimming. Mykstarterskap ga den ideelle matchen: de ville eliminere startstrømstøt og vannslag uten å introdusere kontinuerlige drivtap eller kompleks kjøling.

Viktige valgfaktorer:

●  Mykstarterens interne bypass-kontaktor betydde at når motoren var i gang, ville motoren trekke strøm uten tyristortap, noe som holdt skapvarmeproduksjonen minimal i uventilerte pumperom.

●  Den myke stoppfunksjonen vil gradvis trappe ned pumpen under avstengning, og fjerne trykksjokket som forårsaket vannslag.

●  Skapenes enkle digitale grensesnitt og RS485 Modbus-tilkobling integrert direkte i myndighetens nye SCADA-nettverk, noe som muliggjør feilrapportering uten besøk på stedet.

●  Den reduserte startstrømmen betydde at eksisterende generatorsett (brukt under strømbrudd) kunne starte de samme pumpene uten problematisk spenningsfall, noe som utvidet den effektive reservekapasiteten.

Utplassering

Tjue standardiserte mykstarterskap (45 til 160 A-klassifisering) ble produsert, fabrikktestet og installert i eksisterende pumperom over seks måneder. Hvert skap inkluderte en hovedstrømbryter, en mykstarter med bypass-kontaktor, et elektronisk overbelastningsrelé, Modbus-kommunikasjon og en regnsikker IP54-kapsling. Igangsetting innebar enkel parameterinntasting for rampetid og strømgrense, og tilkobling av en enkelt Modbus-kabel til stasjonens eksterne terminalenhet.

Resultater

●  Nettspenningsforstyrrelser fra pumpestart ble eliminert. Det er ikke registrert ytterligere turer på nettstasjonen siden ettermonteringen.

●  Rørreparasjoner ble redusert med over 80 % det første året, ettersom vannslag under start og stopp ble eliminert gjennom mykstart og mykstoppprofilering.

●  Utskifting av pumpelager og tetninger viste en målbar nedgang, tilskrevet den jevne starten med lavt dreiemoment.

●  Bypass-designet sørget for at kraftrommene forble kjølige, selv under lengre pumpekjøringer med høy etterspørsel; ingen kjølefeil i skapet oppstod.

●  Myndigheten mottar nå start-/stoppstatus i sanntid, startstrøm og feillogger fra hver stasjon på sin SCADA, noe som muliggjør prediktiv respons i stedet for nødmeldinger.

●  Etter ett år utvidet myndigheten programmet til ti ekstra stasjoner, og tok i bruk mykstarterskapet som standard for alle DOL-til-myk ettermonteringsprosjekter.
