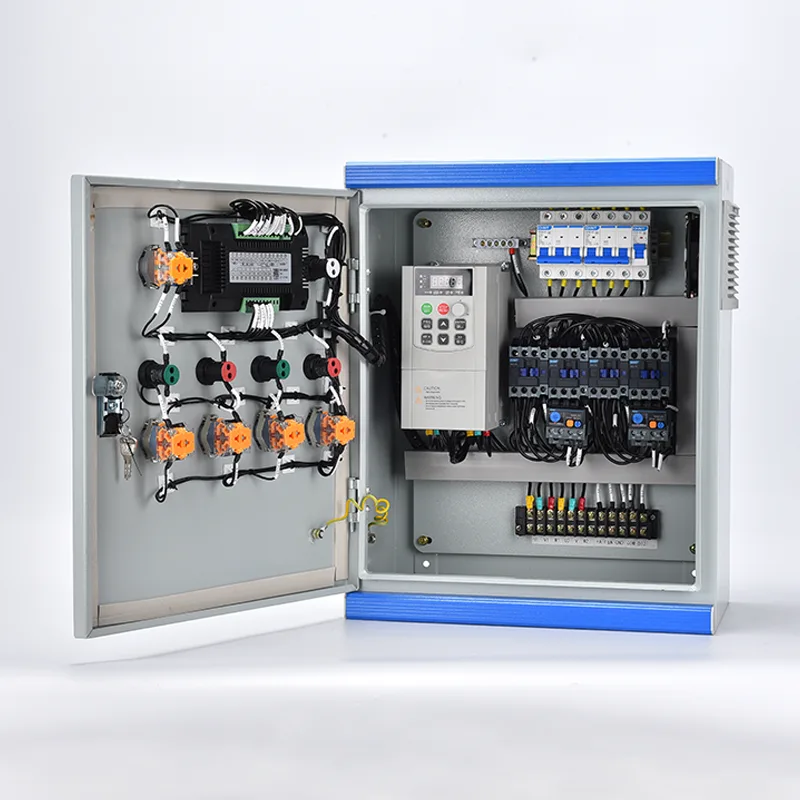

HVAC kontrollpanel

Hvert HVAC-kontrollpanel er konstruert til de spesifikke kravene til det mekaniske systemet det styrer – enten det er en enkeltpakket luftbehandlingsenhet, et kjøleanlegg med flere pumper og kjøletårn, eller et bygningsomfattende VAV-sonestyringssystem. Panelhuset rommer hele den elektriske infrastrukturen: innkommende strømisolering, kretsbeskyttelse, motorstartere (direkte-på-linje, stjerne-trekant, mykstartere eller frekvensomformere), kontrollreleer, sikkerhetslåser og en dedikert kontroller – typisk en PLS eller DDC – med feltsensorterminaler for inngangstemperatur, fuktighet, luftkvalitet, strømning og luftkvalitet. En dørmontert HMI-berøringsskjerm eller tastaturskjerm gir operatører systemsyn i sanntid og parameterkontroll. Tilkobling via BACnet, Modbus eller Ethernet/IP muliggjør sømløs integrasjon med bygningsstyringssystemer (BMS). Kapslingsklassifiseringer fra IP42 til IP65 passer til innendørs mekaniske rom, takanleggsplattformer og utsatte utendørsplasser. Omfattende beskyttelsesordninger dekker kortslutning, overbelastning, fasetap, under-/overspenning og jordlekkasje ved hver krets, med obligatoriske sikkerhetslåser som er kablet for brannalarmavstengning, frostbeskyttelse og luftstrømssikker. Full overensstemmelse med IEC 61439-1/2, IEC 60364 og regionale elektriske sikkerhetsstandarder opprettholdes.

Ideelle applikasjoner

Fra en enkelt luftbehandler til et sentralt anlegg for hele campus, gir HVAC-kontrollpaneler den sentraliserte elektriske intelligensen som holder mekaniske systemer i gang trygt, effektivt og i koordinering med det bredere bygningsautomasjonsnettverket.

Kommersielle kontorbygg og utviklinger med blandet bruk

Store kontortårn, kjøpesentre og komplekser med blandet bruk driver flere luftbehandlingsenheter, kjølere, kjøletårn og ventilasjonssoner. HVAC-kontrollpaneler sentraliserer kontrollen og beskyttelsen av hver mekanisk pakke - et AHU-panel som administrerer tilførsels- og returvifter, kjølespoler, economiser-spjeld og filterstatus, eller et kjøleanleggspanel som sekvenserer flere kompressorer, primær- og sekundærpumper og kjøletårnvifter. Integrasjon med byggets BMS via BACnet/IP eller Modbus gjør at anleggsledere kan overvåke og justere alle systemer fra en sentral arbeidsstasjon.

Industri- og produksjonsanlegg

Fabrikker, prosessanlegg og varehus krever ofte dedikert ventilasjon og prosesskjøling atskilt fra komfortklimaanlegg. Kontrollpaneler i disse miljøene håndterer høyeffekts avtrekksvifter, etterfyllingsluftenheter, støvoppsamlingssystemer og prosesskjølere. PLS-basert kontroll med industrielle kommunikasjonsprotokoller støtter kompleks forriglingslogikk — for eksempel koordinering av ventilasjon med produksjonslinjedrift eller prosessovnsavtrekk. Kraftige kabinetter med forbedret støv- og fuktbeskyttelse håndterer de utfordrende omgivelsesforholdene.

Datasentre og misjonskritiske fasiliteter

Datasenterkjøling er en 24/7 kritisk funksjon. HVAC-kontrollpaneler som administrerer luftbehandlere for datarom (CRAH), klimaanlegg for datarom (CRAC), kjølevannspumper og kondensatorvifter er konstruert for redundans og pålitelighet. Dobbel strøminngang, automatisk overføringsbryterintegrasjon og feilsikre alarmutganger sørger for at kjølingen fortsetter gjennom forsyningsforstyrrelser. Høy nøyaktig temperatur- og fuktighetskontroll, med Modbus/BACnet-tilkobling til plattformen for datasenterinfrastrukturadministrasjon (DCIM), gir miljøovervåking i sanntid.

Sykehus og helsetjenester

Operasjonssaler, isolasjonsrom, rene rom og generelle avdelinger krever spesifikke forhold mellom luftkvalitet, temperatur, fuktighet og trykk. HVAC-kontrollpaneler i helsevesenet håndterer disse nøyaktige miljøene. Kritiske alarmfunksjoner – høy/lav temperatur, luftfuktighetstap, luftstrømstap og filterstatus – er koblet til bygningens sykepleiertilkalling eller sentrale overvåkingssystem. Paneler er designet for enkelt vedlikehold og har isolasjonsfasiliteter som tillater service uten systemavslutning.

Hoteller, feriesteder og gjestfrihet

Gjestekomfort er viktigst. HVAC-kontrollpaneler administrerer sentrale kjøleanlegg, kjelesystemer, luftbehandlere som betjener offentlige rom og sonekontrollere for viftekonvektorer på tvers av gjestetasjer. Forhåndsprogrammerte beleggsbaserte tidsplaner reduserer energiforbruket i perioder med lavt belegg, samtidig som de sikrer at gjesterommene når komfortinnstillingspunktene ved innsjekkingstidspunkt.

Utdanningscampus og institusjonsbygg

Universitetsbygninger, skoler og offentlige fasiliteter spredt over flere strukturer drar nytte av standardiserte HVAC-kontrollpanelplattformer. Hver bygnings mekaniske rom betjenes av dedikerte paneler for AHU, pumper og terminalenheter, alle koblet tilbake til en campus-dekkende BMS. Tilnærmingen forenkler vedlikeholdstrening og reservedelshåndtering.

Teknisk dypdykk

HVAC-kontrollpaneler er konstruert som omfattende kraftdistribusjons-, motorkontroll- og automatiseringsenheter - hver spesialdesignet for å matche tidsplanen for mekanisk utstyr og operasjonssekvenser.

Strømfordeling og kretsbeskyttelse

Den innkommende seksjonen aksepterer trefase strøm (typisk 400V/480V, 50/60Hz) via en låsbar hovedfrakoblingsbryter eller kretsbryter, med kortslutningsmotstandsklassifisering beregnet for stedets tilgjengelige feilstrøm. Nedstrøms distribusjon er organisert etter utstyrsfunksjon: separate grener for vifter, pumper, kompressorer og kontrollkretser. Motorkretsbeskyttelse er gitt av termisk-magnetiske kretsbrytere eller sikringsfrakoblinger tilpasset motorens fulllaststrøm, med overbelastningsreleer (elektroniske eller termiske) som gir IEC klasse 10/20/30 utløsningskurver. Styreeffekt – typisk 24VAC, 24VDC eller 230VAC – er avledet fra en dedikert kontrolltransformator med uavhengig smeltede sekundære kretser, som isolerer kontrollelektronikk fra transienter på strømsiden.

Motorkontroll og startmetoder

Avhengig av motorstørrelse, krav til startmoment og det mekaniske systemets toleranse for innkoblingsstrøm, har panelet den passende startmetoden:

●  Direct-on-line (DOL) : for mindre vifter og pumper opp til ca. 7,5 kW

●  Stjerne-trekant : for motorer med middels kraft der det kreves redusert startstrøm

●  Mykstarter: for pumper og vifter der jevn oppramping eliminerer vannslag eller remglidning

●  Variable Frequency Drive (VFD) : for applikasjoner som krever hastighetsmodulasjon basert på etterspørsel – for eksempel AHU-tilførselsvifter kontrollert av statisk kanaltrykk, eller sekundære kjølevannspumper som reagerer på differensialtrykk over sløyfen

VFD-er er spesifisert med innebygd harmonisk demping (DC link-drosler) og utgangs-dV/dt-filtre der kabellengder overskrider produsentens grenser. Alle frekvensomformere er konfigurert for seriell kommunikasjon med panelets kontroller for hastighetsreferanse og statustilbakemelding.

Kontrollerplattform: PLS vs. DDC

Kontrollarkitekturen velges basert på applikasjonens kompleksitet og integrasjonskrav:

●  DDC-kontrollere er typiske for kommersielle HVAC-applikasjoner som integreres i en BMS via innebygd BACnet MS/TP eller BACnet/IP. Forhåndsprogrammerte applikasjonsbiblioteker dekker standard AHU-, kjøle- og kjelesekvenser.

●  PLC-basert kontroll er spesifisert for industrielle miljøer, kompleks multi-kompressor-sekvensering, eller hvor systemet må kobles til ikke-HVAC-utstyr som prosessmaskineri. PLS-plattformer støtter stigelogikk, funksjonsblokk eller strukturert tekstprogrammering, med Profinet-, Ethernet/IP- eller Modbus TCP-kommunikasjon.

●  Begge plattformene utfører den definerte operasjonssekvensen: tidsplaner, temperatur/trykk PID-sløyfer, start/stopp-sekvensering, alarmgenerering og kjøretidslogging.

Sensorgrensesnitt og feltledninger

Dedikerte rekkeklemmer har plass til feltkabling fra temperatursensorer (NTC-termistorer, RTD, 4-20mA), trykktransdusere og brytere, fuktighetssensorer, kanalmonterte luftstrømkontrollbrytere, differensialtrykkbrytere for filterstatus og ventil/aktuator-tilbakemeldingssignaler. Alle analoge innganger er filtrert og beskyttet mot induserte transienter. Digitale innganger er individuelt isolert via optokoblere eller mellomliggende reléer. Sensorfeil blir oppdaget og alarmert, med konfigurerbare fallback-strategier – for eksempel ved standard viftedrift ved tap av kanaltrykksensor.

HMI og operatørgrensesnitt

En dørmontert farge HMI-berøringsskjerm (vanligvis 7-tommers eller større) eller diskrete LED-indikatorer og trykknapper gir lokalt operatørgrensesnitt. HMI viser systemstatusgrafikk i sanntid – temperatur, fuktighet, trykk, utstyrsdriftstid, energiforbrukstrender – med brukerkonfigurerbare instrumentbord. Parameterjusteringer er passordbeskyttet med flere tilgangsnivåer (operatør, veileder, ingeniør). Alarmmelding inkluderer tidsstemplet hendelseslogging med bekreftelsessporing. For BMS-integrerte paneler kan HMI fungere som et lokalt overstyrings- og igangkjøringsverktøy i stedet for det primære daglige grensesnittet.

Sikkerhetslåser og beskyttelseslogikk

Kritiske sikkerhetsfunksjoner er implementert i kablet logikk uavhengig av kontrolleren, og sikrer feilsikker drift selv i tilfelle prosessorfeil:

●  Brannalarmgrensesnitt: spenningsfri kontaktinngang fra brannpanelet tvinger AHU-avstenging og spjeldstenging

●  Frysebeskyttelse: lavtemperaturtermostat på vannspiraler slår ut enheten og åpner ventilen for å hindre spiralbrudd

●  Luftstrømskontroll: Differansetrykkbryter i luftstrømmen forhindrer aktivering av elektrisk eller gassvarmer uten bekreftet luftstrøm

●  Høytrykks- og lavtrykkskjølemiddelbrytere beskytter kompressorer

●  Seismikk- og vibrasjonsbrytere der det kreves av lokal kode

Alle sikkerhetslåser er koblet til utløsningskretsen til hovedkontrollreléet eller sikkerhets-PLS, noe som sikrer umiddelbar og ubetinget avstengning.

Innhegning og miljøkonstruksjon

Panelkabinettet er produsert fra 1,5 mm til 2,0 mm elektrogalvanisert eller rustfritt stålplate med en pulverlakkert finish. Vanlige vurderinger inkluderer:

●  IP42/IP43 for innendørs mekaniske rom med rene, temperaturkontrollerte omgivelser

●  IP54/IP55 for utstyrsrom, anleggsskap på taket eller halveksponerte steder

●  IP65 for utendørs installasjoner utsatt for regn, støv og direkte sol

Aktiv termisk styring – filtrert tvungen luftventilasjon med termostatisk viftekontroll – er inkludert for VFD-tette paneler eller installasjonsmiljøer med høy omgivelsestemperatur. For utendørs skap spesifiseres solskjerming, anti-kondensvarmer og korrosjonsbestandig rustfritt stål.

Kommunikasjon og BMS-integrasjon

Kommunikasjonsgatewayer oversetter kontrollerens protokoll til anleggets BMS-ryggrad. Native BACnet (MS/TP eller IP), Modbus RTU/TCP og valgfrie LonWorks- eller Ethernet/IP-adaptere er tilgjengelige. Alle overvåkede punkter – temperaturer, trykk, strømningshastigheter, utstyrsstatus, driftstimer, energidata og alarmtilstander – gjøres synlige for BMS. Fjernjustering av settpunkt og tidsplanstyring muliggjør sentralisert energioptimalisering på tvers av hele bygningsporteføljen.

Energieffektivitetsfunksjoner

Valgfri integrert effektmåling måler panelnivå eller individuelt lastforbruk. Kontrolleren kan utføre energioptimaliseringssekvenser som economiser-frikjøling, behovsstyrt ventilasjon (CO₂-basert), optimal start/stopp og kjølevannstemperaturtilbakestilling basert på utendørsforhold – reduserer det årlige HVAC-energiforbruket med 15 % til 25 % sammenlignet med styring med faste parametere.

4. Ofte stilte spørsmål

Q1: Er HVAC-kontrollpanelet et standardprodukt eller spesialdesignet for hvert prosjekt?

Hvert panel er spesialdesignet for å matche prosjektets tidsplan for mekanisk utstyr, operasjonssekvens og elektrisk belastningsliste. Våre applikasjonsingeniører jobber ut fra din P&ID, utstyrsdatablad og kontrollspesifikasjoner. Standardiserte interne arkitekturer og komponentbiblioteker sikrer konsistent kvalitet samtidig som de imøtekommer stedspesifikke krav.

Q2: Hvilken kontrollerplattform bruker du - PLS eller DDC?

Vi tilbyr begge deler og vil anbefale riktig plattform basert på prosjektet ditt. DDC-kontrollere (BACnet-native) passer til kommersielle byggapplikasjoner med BMS-integrasjon. PLS-er er spesifisert for industrielle anlegg, komplekse sekvenser eller der integrasjon med ikke-HVAC-utstyr er nødvendig. Støtte for flere leverandører er tilgjengelig - vi jobber med ledende merker og kan også levere åpne plattform-alternativer.

Q3: Hvilket HVAC-utstyr kan panelet kontrollere?

Panelene våre er konfigurert for alt vanlig HVAC-utstyr: luftbehandlingsenheter (konstant volum og VAV), pakkede takenheter, kjøleanlegg (luftkjølte og vannkjølte), kjelesystemer, kjøletårn, pumpesystemer (primært, sekundært og tertiært), viftekonvektorer, varmegjenvinningsventilatorer og eksos-/røykekstraktsystemer. Multiutstyrspaneler som håndterer et helt mekanisk rom er et standardtilbud.

Q4: Kan panelet integreres med vårt eksisterende bygningsstyringssystem?

Ja. Kommunikasjonsprotokoller inkludert BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP og LonWorks er tilgjengelige. Vi vil bekrefte den spesifikke protokollen, overføringshastigheten og punktlisten under konstruksjonsfasen for å sikre sømløs plug-and-play-integrasjon med BMS-en din.

Q5: Hvilke sikkerhetsstandarder og sertifiseringer oppfyller panelene?

Paneler er designet og testet i henhold til IEC 61439-1/2 for lavspenningsbryter- og kontrollenheter. Alle komponenter er CE-merket. Ytterligere regionale sertifiseringer (UL, UKCA, etc.) er tilgjengelige. Full dokumentasjon for fabrikkakseptansetest (FAT) leveres med hvert panel, inkludert kretsverifisering, testing av isolasjonsmotstand, testing av funksjonssekvens og validering av sikkerhetssperre.

Q6: Hvordan testes panelet før forsendelse?

Hvert panel gjennomgår en omfattende fabrikkgodkjenningstest inkludert: punkt-til-punkt ledningsverifisering, isolasjonsmotstandstesting (strøm- og kontrollkretser), full funksjonstesting av alle motorstartere og frekvensomformere, kontroller I/O-sløyfekontroll, simulert driftssekvenstesting mot den godkjente kontrollfortellingen, HMI- og kommunikasjonsgrensesnitttesting, og verifikasjon av sikkerhetssperrefunksjonen. En detaljert FAT-rapport følger med panelet.

Q7: Hvilket vedlikehold kreves etter installasjon?

Anbefalt årlig vedlikehold inkluderer: termisk avbildning av strømforbindelser for å identifisere løse termineringer, funksjonssjekk av sikkerhetslåser og nødstopp, verifisering av sensorkalibrering, inspeksjon av kjølevifter og filtertilstand, og generell rengjøring av innvendig innkapsling. Alle komponenter er tilgjengelige gjennom inngangsdørene; kritiske reservedeler som sikringer og kontaktorspoler er identifisert i den medfølgende vedlikeholdsmanualen.

Q8: Kan du støtte felt igangkjøring?

Støtte for ekstern igangkjøring via videosamtale er inkludert i hvert panel. On-site idriftsettelse og BMS-integrasjonstjenester kan ordnes avhengig av prosjektplassering og omfang.

En ny internasjonal flyplassterminal — utplassering av HVAC-kontrollpanel

Bakgrunn

En stor internasjonal flyplass i Midtøsten bygde en ny passasjerterminal for å imøtekomme økende kapasitetsbehov. Terminalen, som spenner over 700 000 kvadratmeter, krevde en omfattende HVAC-infrastruktur for å opprettholde passasjerkomfort på tvers av avgangshaller, ankomsthaller, detaljhandelssoner, salonger og bagasjehåndteringsområder i ekstreme utendørstemperaturer som når 50°C.

Utfordringen

Den mekaniske utformingen spesifiserte et sentralt kjøleanlegg med 12 vannkjølte sentrifugalkjølere, 48 luftbehandlingsenheter fra 15kW til 160kW, tallrike kjølevannspumpesett (primær og sekundær), kjøletårnvifter, energigjenvinningsventilatorer og dedikert ventilasjon for lukkede områder for bagasjehåndtering og anlegg. Alt utstyr ble fordelt over flere mekaniske etasjer og anleggsskap på taket.

Prosjektets elektroentreprenør sto overfor en vanskelig byggeplan. Plassfremstilling av individuelle kontrollpaneler for hvert utstyr vil kreve et stort antall elektrikere på stedet i lengre perioder, introdusere kvalitetsvariasjoner og risikere koordineringsfeil mellom elektro- og kontrollunderleverandørene. Flyplassoperatøren ga også mandat til full BACnet-integrasjon med anleggets enterprise BMS for sentralisert energistyring og prediktivt vedlikehold.

Hvorfor fabrikkutviklede HVAC-kontrollpaneler?

Prosjektteamet valgte å anskaffe alle HVAC-kontrollpaneler som fabrikkkonstruerte, forhåndstestede enheter. Fordelene var avgjørende:

●  Hvert panel ble designet ut fra planen for mekanisk utstyr og kontrollkonsulentens operasjonssekvens, noe som sikrer en en-til-en-match mellom hvert panel og dets tilordnede utstyr.

●  All intern strømdistribusjon, motorbeskyttelse, VFD-er, kontrollkabling, PLS/DDC-logikk og HMI-konfigurasjon ble ferdig montert og testet på fabrikken før forsendelse – komprimering av tiden på stedet til montering av panelet, tilkobling av innkommende strøm og terminering av feltsensorkabler.

●  BACnet-kommunikasjonsgatewayen ble forhåndskonfigurert, og en fullstendig poengliste ble levert til BMS-integratoren før panelene ankom, noe som eliminerte langvarig feilsøking av feltprotokoller.

●  Sikkerhetslåser – brannalarmavstengning, frysebeskyttelse for kjøltvannsbatterier, luftstrømssikrende sperre for elektriske varmeovner – ble koblet til fabrikken med dokumentert verifisering, og tilfredsstilte de strenge sikkerhetskravene fra flyplassmyndighetene.

●  Konsekvent paneldesign på tvers av alle 48 AHU-ene forenklet operatøropplæring og reservedelslager for flyplassvedlikeholdsteamet.

Utplassering

Åttiseks HVAC-kontrollpaneler ble produsert og levert – som dekker kjølere, pumper, AHU og energigjenvinningssystemer. Panelstørrelser varierte fra kompakte veggmonterte skap for små ventilasjonsenheter til flerseksjons gulvstående skap for 160 kW AHU med integrerte VFDer. Alle paneler inneholdt BACnet/IP-kommunikasjonsporter og dørmonterte HMI-berøringsskjermer for lokal operatørtilgang. Panelene ble sendt forhåndsprogrammert og FAT-testet, med hvert panels dokumentasjonspakke inkludert as-built koblingsskjemaer, kontrollerlogikkutskrifter og FAT-sertifikater.

Resultater

●  Idriftsettelsestiden på stedet ble redusert med omtrent 50 % sammenlignet med budsjettanslag basert på tradisjonelle stedsfabrikerte paneler, noe som hjalp terminalen med å overholde åpningsfristen.

●  Fabrikkets FAT-program identifiserte og rettet 12 sekvenslogikkkonflikter under forhåndstesting – problemer som ellers ville ha dukket opp under kostbar feilsøking på stedet.

●  Full BACnet-integrasjon med flyplassens BMS ble oppnådd innen tre uker etter aktivering av panelet, med alle 86 paneler som rapporterte driftsdata og aksepterte tilsynskommandoer.

●  I det første driftsåret gjorde de BMS-registrerte dataene anleggsteamet i stand til å optimalisere tidsplaner for tilbakestilling av kjøltvannstemperatur, og oppnå en 12 % reduksjon i kjøleanleggets energiforbruk sammenlignet med den opprinnelige utformingen.

●  Flyplassens vedlikeholdsentreprenør rapporterte minimalt korrigerende arbeid, og krediterte det standardiserte paneldesignet og omfattende dokumentasjon for effektiv kjennskap til teamet.
