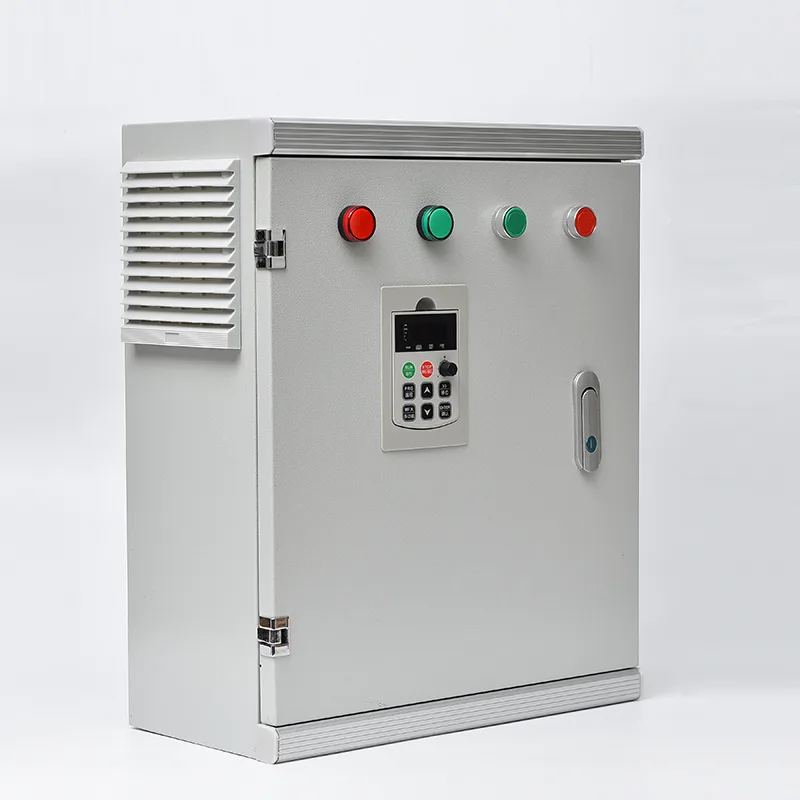

Smart vanningskontrollboks

Kontrollboksen integrerer en PLS eller dedikert vanningskontroller, kretsbrytere, pumpekontaktorer eller VFD-er, ventilutgangsterminaler, en kontrolltransformator og overspenningsvern i et enkelt veggmontert eller gulvstående kabinett. Den aksepterer innganger fra jordfuktighetssensorer, regnmålere, temperatur- og fuktighetssensorer, strømningsmålere og trykktransmittere, og utfører deretter programmerte vanningsplaner på tvers av konfigurerbare soner – typisk 4 til 120 magnetventiler avhengig av modell – enten sekvensielt eller i overlappende grupper. Pumpestartlogikk sikrer at hovedpumpen eller boosterpumpen kobles inn før noen ventil åpner og slår seg av etter at alle ventiler lukkes, og forhindrer tørrkjøring og trykkstøt. En integrert 4G/LoRa/Wi-Fi-kommunikasjonsmodul overfører feltdata og driftsstatus i sanntid til en skyplattform, der dyrkere kan se vanningshistorikk, justere tidsplaner og motta feilalarmer via smarttelefon-app eller web-dashboard. Flerkanals gjødslingskontroll er tilgjengelig som et alternativ, som tillater presis dosering av flytende gjødsel eller syre gjennom konfigurerbare injeksjonspumper basert på mål-EC og pH-verdier. Kapslingen er laget av galvanisert eller rustfritt stål med værbestandig pulverlakk, klassifisert IP55 eller høyere for utendørs installasjon. Solenergikompatibilitet med batteribackup er tilgjengelig for steder utenfor nettet, mens standard AC-modeller dekker 110 V til 415 V enfase eller trefase forsyninger.

Ideelle applikasjoner

Fra små hagebrukstunneler til store frukthageoperasjoner, Smart Irrigation Control Box erstatter manuell vanning og gjetting med automatisert, sensordrevet vannhåndtering som reagerer på hva avlingen faktisk trenger.

Landbruksvanning og grønnsaksbeskjæring

Storskala åkeravlinger, frukthager og vingårder drar nytte av automatisert vanning i flere soner som styrer dusinvis av magnetventiler over hele eiendommen. Kontrolleren sekvenserer soner én om gangen for å opprettholde stabilt systemtrykk mens den leverer vann i henhold til jordfuktighetsterskler, avlingsvekststadium og lokale evapotranspirasjonsdata. Integrasjon av strømningsmåler gir sanntidsbekreftelse på at hver vanningssyklus leverte det tiltenkte volumet, flagging av blokkeringer eller rørbrudd umiddelbart.

Drivhus og beskyttet beskjæring

Drivhusmiljøer krever nøyaktig kontroll av vann og næringsstoffer i et begrenset vekstområde. Kontrollboksen integreres med miljøsensorer - temperatur, fuktighet, lysintensitet og substratfuktighet - for å utløse vanning basert på plantebehov i stedet for faste tidtakere. Flerkanals gjødselinjektorer doserer flytende gjødsel og pH-justeringer under EC/pH-kontroll med lukket sløyfe, og sikrer at hver avling får den nøyaktige næringsoppskriften i riktig konsentrasjon. Fjerntilgang lar dyrkere overvåke flere drivhusbukter fra en enkelt smarttelefon.

Landskap og kommunale grøntområder

Parker, idrettsbaner, golfbaner og veilandskap som drives av kommunale myndigheter krever pålitelig, programmerbar vanning på tvers av spredte områder. Kontrollboksen administrerer flere magnetventilstasjoner på en tidsbasert eller sensorutløst tidsplan, med regnsensorinngang som automatisk stopper vanningen under vått vær for å unngå vannsløsing. 4G-tilkobling muliggjør sentralisert administrasjon fra et bydriftssenter, noe som reduserer behovet for vedlikeholdsmannskaper til å besøke hvert sted.

Solcelledrevne eksterne gårder

Mange landbrukssteder mangler pålitelig nettelektrisitet. Kontrollboksen kan konfigureres med et solcellepanel, batteribank og laveffekt DC-låsende magnetventilutganger for fullstendig autonom drift utenfor nettet. Kontrolleren styrer pumpestart (fra et solcelledrevet borehull eller tanktilførsel), sonebestemt ventilsekvens og dataoverføring – alt drevet av det solcelleanlegget på stedet.

Hagebruk, planteskoler og spesialvekster

Beholderbarnehager, bærfarmer og snittblomstoperasjoner vanner ofte små soner med forskjellige avlingstyper, som hver krever forskjellige vanningsregimer. Kontrollboksen støtter programmerte tidsplaner per sone med uavhengige starttider, kjøringsvarigheter og gjødslingsoppskrifter. Jordfuktighetsbasert overstyring forhindrer overvanning av sensitive avlinger, mens frostbeskyttelsessprinklersekvenser kan utløses av temperatursensorterskler.

Vanningsdistrikter og kommunale ordninger

I regioner der vann tildeles etter volum eller tid til individuelle dyrkere, støtter kontrollboksen IC-kort eller RFID-brukerautentisering for landbruksvannmåling. Hver brukers forbruk logges og lastes opp til administrasjonsplattformen, noe som muliggjør gebyrbasert vanntildeling, årlige uttaksgrenser og automatisert pumpestopp når kvotene overskrides.

3. Teknisk dypdykk

Smart Irrigation Control Box kombinerer PLS-basert sekvensering, multi-sensor input prosessering og industrikvalitets strømstyring i et enkelt fabrikktestet kabinett, og leverer pålitelig, uovervåket vanningsautomatisering på tvers av forskjellige feltforhold.

Kontrollerkjerne og programmeringslogikk

Kontrollboksen er bygget rundt en industriell PLS eller dedikert vanningskontroller med konfigurerbar I/O. Kontrolleren utfører vanningsprogrammer som definerer hvilke soner som aktiveres, i hvilken rekkefølge, hvor lenge og under hvilke startforhold. Planleggingsalternativer inkluderer tidsbasert (spesifikke dager og tider), sensorbasert (jordfuktighetsterskel, regndeteksjon) og intervallbasert (hver N time eller dag). Kontrolleren styrer også pumpestartlogikken: hovedpumpereléet lukkes før den første ventilsolenoiden aktiveres, og forblir stengt til den siste ventilen stenger pluss en konfigurerbar etterløpsperiode for å skylle hovedledningen. Denne sekvenseringen forhindrer ventilåpning mot en tørr pumpe, eliminerer vannslag fra brå start og stopp, og beskytter pumpen mot dødhodedrift. For drift med flere soner lar en justerbar forsinkelse mellom sonene systemtrykket stabiliseres mellom ventilovergangene.

Sensorinngang og miljøovervåking

Kontrollboksen aksepterer en rekke feltsensorinnganger: analoge 4–20 mA eller 0–10 V signaler fra jordfuktighetssonder, trykktransmittere og strømningsmålere; digitale pulsinnganger fra strømningsmålere og regnmålere; digitale på/av-innganger fra flottørbrytere og trykkbrytere; og RS485 Modbus RTU-data fra multiparameter jordsensorer som måler fuktighet, temperatur og elektrisk ledningsevne. Kontrolleren skanner kontinuerlig alle innganger, og sammenligner avlesninger mot brukerdefinerte terskler. Hvis jordfuktigheten faller under målet, utløses vanning. Hvis det oppdages nedbør, stanses planlagt vanning. Hvis strømningshastigheten avviker fra det forventede området, genereres en alarm for rørbrudd eller blokkert emitter. Alle sensordata er tidsstemplet og logget for trendanalyse.

Ventil- og pumpekontrollutganger

Ventilutgangene er vanligvis 24 VAC eller 12 VDC, kompatible med standard vanningsmagnetventiler. Utgangskonfigurasjon støtter både AC-låsende solenoider (momentær puls for å åpne/lukke) og DC-låsesolenoider for laveffekts off-grid-applikasjoner. Pumpeutganger er relékontakter klassifisert for pumpemotorens kontaktorspole eller VFD-startkommando. For steder som bruker pumper med variabel hastighet, gir en 4–20 mA eller 0–10 V analog utgang hastighetsreferanse til en VFD basert på systemtrykk eller strømningsbehov. Hver utgang er individuelt sikret og optisk isolert fra kontrolleren for å forhindre at feltledningsfeil skader prosessoren.

Kommunikasjon og fjernstyring

Kontrollboksen inkluderer et 4G-mobilmodem, LoRa-modul, Wi-Fi-grensesnitt eller Ethernet-port avhengig av infrastrukturen på stedet. Data overføres til en skyplattform ved hjelp av MQTT eller HTTP-protokoll. Plattformen gir et web-dashbord og smarttelefon-app (iOS og Android) for sanntidsovervåking av alle tilkoblede sensorer og utganger, ekstern tidsplanjustering, manuell overstyring av individuelle ventiler eller pumper, alarmmelding via push-melding eller SMS, og historiske datagrafer av jordfuktighet, flyt, trykk og vanningshendelser. For steder med et eksisterende SCADA-system støtter kontrolleren Modbus RTU over RS485 eller Modbus TCP, og eksponerer alle I/O-punkter og konfigurasjonsparametere for direkte integrasjon uten skylaget.

Fertigasjonsintegrasjon

Når den valgfrie fertigeringsmodulen er inkludert, styrer kontrollboksen én til fire injeksjonskanaler, hver med en dedikert doseringspumpe eller venturi-injektor. Kontrolleren overvåker hovedvannstrømmåleren for å beregne den nødvendige injeksjonshastigheten basert på målgjødselforholdet, og modulerer deretter doseringspumpen for å opprettholde settpunktet. I EC/pH-kontrollerte konfigurasjoner gir sensorer i vanningshovedledningen eller returledningen tilbakemelding, og kontrolleren justerer injeksjonshastigheter via PID-sløyfe for å opprettholde næringskonsentrasjon og pH innenfor definerte bånd. Agitatorkontrollutganger holder gjødseltankene blandet.

Konfigurasjon av strømforsyning og off-grid

Standard kontrollboks opererer fra enfaset 110–240 VAC eller trefaset 380–415 VAC strømforsyning. En reguleringstransformator gir 24 VAC/VDC for kontrolleren og ventilutgangene. Off-grid-konfigurasjoner integrerer en MPPT solar ladekontroller, en PV-array (vanligvis 300 W til 1000 W), og en dypsyklus batteribank (12 V eller 24 V). Kontrolleren overvåker batteriets ladetilstand og kan redusere ikke-kritiske belastninger eller utsette planlagt vanning hvis batterispenningen faller til en brukerdefinert laveffektterskel. DC-låsende magnetventiler, som bare bruker strøm under den øyeblikkelige åpne/lukke-pulsen, er spesifisert for solcelleanlegg for å minimere batterikapasitetskravene.

Innhegning og miljøvern

Kapslingen er laget av 1,5–2,0 mm galvanisert stålplate eller rustfritt stål av klasse 304 med UV-bestandig pulverlakk. Standard IP55-klassifisering passer til utendørs veggmontering eller stangmontering på kanten av vanningsområdet. For flomutsatte miljøer eller miljøer med høy luftfuktighet er IP65 tilgjengelig. En solskjerming anbefales for installasjoner med direkte sol i tropisk klima. Kabelinnføring skjer gjennom IP-klassifiserte kompresjonsmuffer på kabinettbasen. Innvendig ventilasjon er passiv, med pusteavløp som utjevner trykket samtidig som fuktighet og insekter utelukkes. Alle interne kretskort er konformt belagt for å forhindre korrosjon fra fuktighet og kjemiske damper fra landbruket. Overspenningsvernenheter på innkommende strøm- og kommunikasjonslinjer beskytter mot lyninduserte transienter. En dørlåst hovedisolator gir sikker vedlikeholdstilgang. Kontrolleren lagrer alle programmer, tidsplaner og loggede data i ikke-flyktig minne, og sikrer null datatap under strømbrudd.

4. Ofte stilte spørsmål

Q1: Hvilke typer sensorer kan kontrollboksen kobles til?

Kontrollboksen aksepterer: jordfuktighetssensorer (tensiometrisk, kapasitans eller TDR-type med 4–20 mA, 0–10 V, eller Modbus RS485-utgang), regnmålere (pulsinngang), strømningsmålere (puls eller 4–20 mA), trykktransmittere (4–20 mA), temperatur- og fuktighetssensorer for modbus–20 mA, flytesensorer eller transmitter for 4–20 mA. tanker og reservoarer, og værstasjonsdata (via Modbus fra en ekstern værstasjon eller cloud API). Våre ingeniører vil bekrefte sensorkompatibilitet under prosjektspesifikasjonen.

Q2: Hvor mange vanningssoner kan en kontrollboks håndtere?

Standardkonfigurasjoner støtter 4 til 24 kablede soner. Utvidelsesmoduler tillater skalering til 48, 72 eller flere soner. For svært store utplasseringer kan trådløse eksterne terminalenheter som kommuniserer via LoRa kontrollere ytterligere ventilklynger opptil flere kilometer fra hovedkontrollboksen, noe som tillater sentralisert administrasjon av hundrevis av soner på tvers av en eiendom.

Q3: Kan kontrollboksen fungere uten nettstrøm?

Ja. En off-grid-konfigurasjon er tilgjengelig med integrert MPPT solcelleladekontroller, PV-paneler og dypsyklus batterilagring. DC-låsende magnetventiler brukes for å minimere strømforbruket. Kontrolleren overvåker batteritilstanden og vil utsette ikke-kritiske operasjoner hvis spenningen faller til en laveffektterskel. Denne konfigurasjonen er mye brukt på avsidesliggende gårder og beitemarker der det er uøkonomisk å drive nettstrøm.

Q4: Kan jeg kontrollere vanningssystemet fra smarttelefonen min?

Ja. Kontrollboksen overfører data til en skyplattform via 4G, Wi-Fi eller Ethernet. Du kan se jordfuktighet, strømningsdata og ventilstatus i sanntid; start eller stopp vanning eksternt; justere tidsplaner og terskler; og motta alarmvarsler via push-melding eller SMS – alt fra den tilhørende smarttelefonappen eller nettdashbordet.

Q5: Hvordan håndterer kontrolleren pumpebeskyttelse?

Kontrolleren sekvenserer pumpestart før noen ventil åpner og pumpestopp etter at alle ventiler stenger, og forhindrer dødhodedrift. Hvis strømningsmåleren oppdager ingen strømning til tross for at pumpen går, genereres en tørrkjøringsalarm og pumpen slås av. Trykksensorinngang muliggjør høytrykks- og lavtrykksutløsningsbeskyttelse. Pumpeutgangen kan kobles til en mykstarter eller VFD for større motorer.

Q6: Hva skjer med vanning hvis kommunikasjonen går tapt?

Kontrolleren lagrer alle programmer og tidsplaner i lokalt ikke-flyktig minne. Hvis kommunikasjonen til skyplattformen går tapt, fortsetter kontrolleren å utføre sin programmerte tidsplan autonomt ved å bruke sin interne sanntidsklokke. Sensorbaserte startforhold (jordfuktighet, regnmåler) fortsetter også å fungere. Når kommunikasjonen gjenopprettes, synkroniseres bufret data til skyen.

Q7: Kan én kontrollboks håndtere både vanning og gjødsling?

Ja. Den valgfrie fertigeringsmodulen håndterer én til fire injeksjonskanaler med dedikert pumpe- eller venturikontroll. Dosering kan baseres på tid, strømningsproporsjonal injeksjon eller EC/pH-kontroll med lukket sløyfe ved hjelp av tilbakemelding fra sensorer i vanningsledningen. Agitatorutganger holder gjødseltankene i suspensjon.

Q8: Hvilket vedlikehold krever kontrollboksen?

Rutinemessig vedlikehold er minimalt: månedlig visuell inspeksjon av kapslingen og dørtetningen, kvartalsvis sjekk av strømavslutninger for tetthet, og årlig funksjonstesting av alle ventilutganger og sensorinnganger. Hvis et solenergisystem er installert, bør batteriterminaler og elektrolyttnivåer (for oversvømmede batterier) inspiseres kvartalsvis. Selve kontrolleren har ingen bevegelige deler og krever ingen planlagt utskifting.

5. En storskala frukthageoperasjon — Automatisert multi-sone vanning

Bakgrunn

En fruktdyrkingsbedrift i Sør-Europa forvaltet 180 hektar med steinfrukt- og sitrushager i kupert terreng. Vanning ble hentet fra flere borehull og et delt reservoar, distribuert gjennom et nettverk av hovedledninger til omtrent 90 magnetventilklynger som betjener individuelle frukthageblokker. Operasjonen hadde vannet på faste tidsplaner administrert manuelt av feltarbeidere, som kjørte mellom blokkene for å åpne og lukke ventiler hele dagen og natten.

Utfordringen

Manuell ventildrift var arbeidskrevende og upresis. Irrigatorer brukte samme kjøretid uavhengig av jordfuktighetsvariasjonen mellom blokkene, noe som førte til overvanning i leiredominante soner og undervanning på sandrygger. På høysommeren slet teamet med å fullføre alle planlagte sett innen 24 timer. Pumpestarter var ofte ukoordinerte med ventilposisjoner - ventiler ville bli åpnet før pumpen gikk, noe som forårsaket luftlåser og vannslag som skadet hovedledningsbeslag. Gårdens borehullspumper kjørte også mot stengte ventiler på slutten av skift og utløste overbelastninger. Gjødselinjeksjon ble håndtert av et eget manuelt venturisystem uten registrering av spredemengder per blokk.

Produsenten ønsket et enkelt integrert kontrollsystem som kunne styre alle ventiler, pumper og gjødsling, overvåkes eksternt og redusere vanningsarbeidet til en overvåkende rolle.

Hvorfor smarte vanningskontrollbokser?

Gårdens blokkoppsett foreslo en sentralisert arkitektur: én hovedkontrollboks i pumpehuset som administrerer alle pumpestarter og hovedledningstrykk, med LoRa trådløse fjernterminalenheter ved hver satellittventilklynge som kommuniserer tilbake til hovedkontrolleren. Dette unngikk grøfting av kontrollkabler over frukthagen.

Kontrollboksen ble konfigurert med seks pumpeutgangskanaler (fire borehull, to boosterpumper), en trykktransmitterinngang på hovedledningen, strømningsmålerinnganger på hver pumpeutløp for tørrkjøringsbeskyttelse og totalisert strømningssporing, og 90 trådløse ventilutganger over satellitt-RTUene. Et jordfuktighetsovervåkingsnettverk ble utplassert - seks kapasitanssonder med flere dybder i representative jordsoner - koblet til kontrolleren via Modbus RS485.

Befruktning ble integrert gjennom tre doseringskanaler, hver med en injeksjonspumpe med variabel hastighet styrt av strømningsproporsjonal logikk. Kontrolleren overvåket hovedledningens strømningsmåler og justerte injeksjonshastigheten for å opprettholde en målgjødselkonsentrasjon uavhengig av hvilke blokker som vannet.

Programmeringen ble strukturert etter frukthageblokk, med jordfuktighetsterskler som avgjorde om en planlagt vanningssyklus ville fortsette for hver blokk. Regnmåleren stoppet automatisk all planlagt vanning i 24 timer etter 5 mm nedbør. Alle data ble overført til skyplattformen via 4G, noe som ga gårdssjefen ett enkelt dashbord for hele operasjonen.

Utplassering

To primære Smart Irrigation Control Boxes ble installert ved de to hovedpumpeskurene, med 16 LoRa trådløse RTUer fordelt over frukthagen. Systemet kontrollerte seks pumper, 90 vanningsventiler og tre gjødslingskanaler. Strøm ble nettforsynt ved pumpebodene; RTU-er var solcelledrevet med interne batterier. Installasjon og igangkjøring ble fullført over fire uker utenom høsteperioden, med gårdens eksisterende magnetventiler og pumpekontaktorer beholdt.

Resultater

●  Irrigasjonsarbeidet ble redusert fra et feltteam på fire personer til én veileder som overvåket skydashbordet og utførte sporadiske feltinspeksjoner.

●  Vannforbruket gikk ned med omtrent 28 % i den første hele sesongen, drevet av jordfuktighetsbasert blokkplanlegging som eliminerte unødvendig vanning på tyngre jord.

●  Pumperelaterte vedlikeholdsanrop falt betydelig: Tørrkjøringsturer ble eliminert av strømningsbasert beskyttelse, og vannslagskader på hovedledningsfittings opphørte med koordinert pumpe-ventilsekvens.

●  Gjødselbruken ble redusert med 15 % gjennom flytproporsjonal injeksjon, med søknadsposter per blokk nå automatisk logget for samsvar og agronomisk gjennomgang.

●  Gårdslederen rapporterte at muligheten til å se hele vanningssystemets status på en smarttelefon – spesielt i frikvarter og i helger – var en betydelig driftsfordel.
