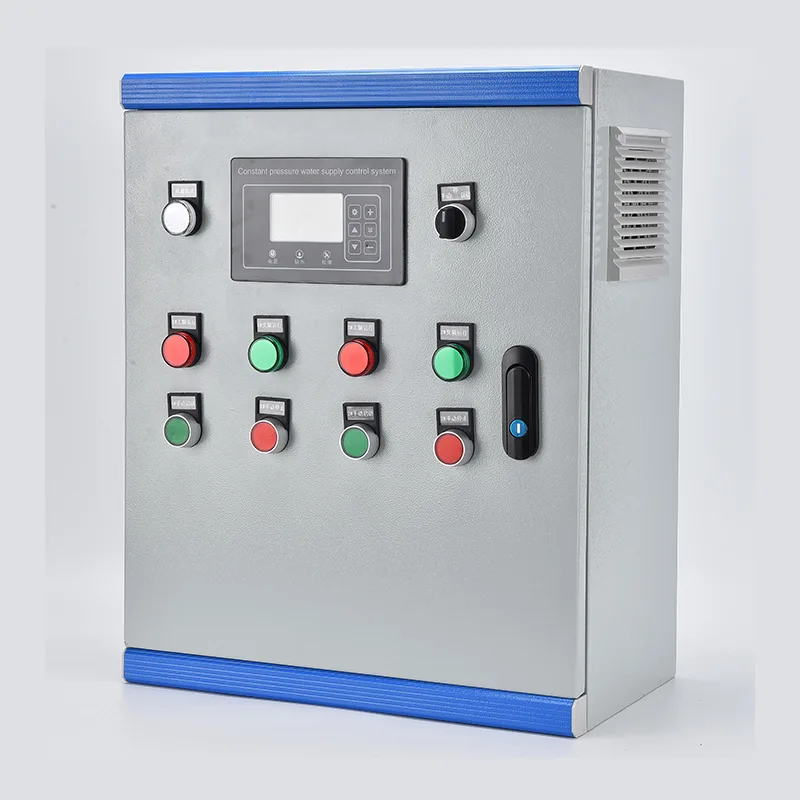

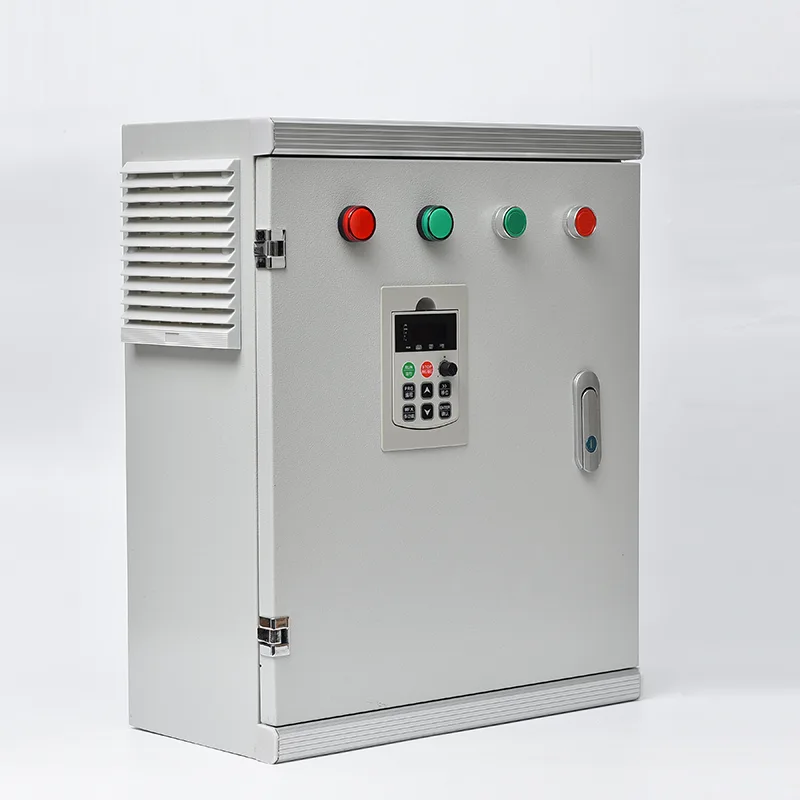

Kontrollskap for vannforsyning med konstant trykk

Kontrollskapet for konstant trykk vannforsyning integrerer en VFD, PLS eller dedikert pumpekontroller, innkommende strømbrytere, utgangskontaktorer per pumpe, kontrolltransformator og trykktransmittergrensesnitt i et enkelt gulvstående kabinett. Effekten spenner fra 0,75 kW til 400 kW ved 380–480 V trefase. En trykksensor på hovedhodet mater et 4–20 mA-signal til kontrolleren, som kontinuerlig sammenligner faktisk trykk mot det brukerdefinerte settpunktet og justerer VFD-utgangsfrekvensen via en PID-sløyfe for å opprettholde reguleringen innenfor ±0,02 MPa. I flerpumpesystemer opererer hovedpumpen under VFD-kontroll mens etterslep-pumper startes sekvensielt eller avbrytes etter hvert som etterspørselen varierer. Driftsrotasjonsbalanser kjøretimer på tvers av alle pumper. Beskyttelse dekker tørrkjøring, overbelastning, fasetap, kortslutning og overtrykk. En dørmontert HMI-berøringsskjerm viser systemtrykk, pumpestatus, frekvens, feillogger og energidata. Kommunikasjon via Modbus RTU/TCP eller valgfri 4G skygateway muliggjør fjernovervåking og SCADA-integrasjon. Kapslingen er laget av galvanisert stål med pulverlakk, klassifisert IP54 standard eller opp til IP65 for utendørs bruk.

Ideelle applikasjoner

Der vanntrykket må forbli konsistent til tross for skiftende etterspørsel, erstatter kontrollskapet for konstant trykk vannforsyning tyngdekraftslagring og pumping med fast hastighet med automatisert, behovsresponsiv kontroll.

Kommunal vannforsyning og boosterstasjoner

Urbane vannnettverk opplever store trykksvingninger mellom rushtiden og lavvannsperioder over natten. Kabinettet opprettholder konstant trykk ved utpekte nettverkspunkter ved å modulere pumpehastighet og innstilling, eliminere fall og overspenninger som belaster rørskjøter og genererer serviceklager. For boosterstasjoner langs lange overføringsnett tilpasser PID-sløyfen seg til skiftende oppstrømstrykk og variabelt nedstrømsuttak.

Høyhus bolig- og næringsbygg

Leilighetstårn, hoteller og kontorblokker trenger pålitelig trykk i de øvre etasjene. Et konstant trykkkabinett med flere vertikale flertrinnspumper justerer automatisk ytelsen for å matche beleggsbasert etterspørsel - lavere ved middagstid, høyere under morgen- og kveldstopper. Systemet fjerner behovet for store taktanker sammen med deres strukturelle belastning, legionellarisiko og krav til vedlikeholdstilgang.

Industriell prosess og kjølevann

Produksjonsanlegg, matforedlingsanlegg og kraftstasjoner krever prosessvann med tett kontrollert trykk. Skapet leverer kjøletårnsminke, vaskelinjer, kjelemating og produksjonsvannkretser med reguleringsnøyaktighet tilpasset prosessbehov. VFD-basert kontroll eliminerer energisløsing og ventilslitasje forbundet med struping.

Landbruksvanning

Storskala drypp-, sprinkler- og senterpivotsystemer trenger variabel strømning ved stabilt trykk over feltsoner med forskjellige emitteregenskaper. Kabinettet håndterer flere pumpekonfigurasjoner, inkludert nedsenkbare borehull og horisontale boosterpumper, og tilpasser automatisk ytelsen til antall åpne vanningssoner. Innebygd tørrkjøringsbeskyttelse beskytter pumpene under endringer i kildevannstanden.

Rural & Community vannforsyning

Landsbysystemer og fjerntliggende bosetninger drar nytte av automatisert trykkstyring som erstatter manuell pumpedrift. Integrert med en nivåsensor for lagertank, starter og stopper skapet automatisk for å opprettholde tankfyllingen samtidig som den leverer konstant trykk til forbrukerne. Fjernovervåking via 4G lar en enkelt operatør administrere flere spredte stasjoner fra en mobiltelefon eller sentral SCADA.

Hotell, feriested og gjestfrihet

Feriesteder og fritidsfasiliteter med bygninger spredt over et område trenger jevnt trykk for gjesterom, kjøkken, vaskerom og landskapsarbeid. Kabinettet håndterer flere pumper for å møte topp morgen- og kveldsbehov, samtidig som det reduserer energien under høye timer, med systemet stort sett i hvilemodus over natten.

Teknisk dypdykk

Kontrollskapet for konstant trykkvannforsyning kombinerer VFD-hastighetskontroll, PLS-basert pumpesekvensering og omfattende beskyttelse i et enkelt fabrikkmontert kabinett, og leverer autonom trykkstyring for enkeltpumpe til multipumpeinstallasjoner.

PID lukket sløyfe-trykkregulering

En trykktransmitter på hovedrøret konverterer vanntrykket til et 4–20 mA analogt signal. Kontrolleren kjører en digital PID-algoritme: proporsjonal forsterkning bestemmer hvor aggressivt systemet reagerer på trykkavvik, integraltid eliminerer steady-state offset, og avledet demping undertrykker oversving under plutselige strømningsendringer. PID-utgangen angir direkte VFD-frekvensreferansen, og justerer pumpehastigheten for å matche etterspørselen i sanntid. Typisk reguleringsnøyaktighet holder seg innenfor ±0,02 MPa når den er innstilt til de spesifikke systemkarakteristikkene – rørlengde, pumpekurve og trykkbeholdervolum.

Multi-Pump Sequencing Logic

Når etterspørselen overstiger kapasiteten til en enkelt VFD-drevet pumpe, setter kontrolleren flere pumper i drift. Hovedpumpen kjører under VFD-kontroll. Hvis den når maksimal frekvens og trykket fortsatt faller under settpunktet, overfører kontrolleren denne pumpen til drift med fast hastighet via sin bypass-kontaktor og starter en ettersleppumpe under VFD-kontroll. Etter hvert som etterspørselen synker og VFD når minimumsfrekvensen med trykk over settpunktet, avbrytes ettersleppumper én etter én, og hovedpumpen går tilbake til variabel hastighetskontroll. Dette sikrer at kun én pumpe går med variabel hastighet til enhver tid, mens de andre kjører med fast hastighet nær sitt beste effektivitetspunkt.

Pliktrotasjon og utjevning

For å fordele slitasje jevnt, roterer kontrolleren hovedpumpebetegnelsen basert på kumulative driftstimer eller starttelling. Pumpen med de laveste timene blir neste ledning når rotasjon utløses, noe som skjer ved lavstrømsforhold for å unngå trykkforstyrrelser. En pumpe som er tatt offline for vedlikehold låses ute av rotasjonen via en digital inngang, og kontrolleren omfordeler plikten på de gjenværende pumpene.

Håndtering av søvn, våkne og lav flyt

I perioder med null etterspørsel - over natten i kommersielle bygninger, for eksempel - når VFD til slutt minimumsfrekvensen mens trykket holder på settpunktet. Etter en konfigurerbar forsinkelse går kontrolleren i hvilemodus og stopper alle pumper. En liten membrantank opprettholder systemtrykket under søvn. Når trykket synker til våkneterskelen, starter kontrolleren på nytt hovedpumpen og ramper opp for å gjenopprette trykket. Denne syklusen forhindrer at pumper kjører mot en lukket ventil i lengre perioder, sparer energi og beskytter pumpen mot overoppheting.

Pump Protection Suite

Kontrolleren gir pumpespesifikk beskyttelse utover standard motoroverbelastning. Tørrkjøringsdeteksjon bruker enten en digital inngang fra en brønnnivåsonde eller motorunderstrømsføling. Overtrykksutløsning med auto-reset forhindrer rørskader hvis en ventil plutselig stenger. En hurtigsyklussperre begrenser antall starter per time for å beskytte motorviklingene. Fasetap og fasesekvensovervåking forhindrer mekanisk skade fra omvendt rotasjon. Alle turhendelser er tidsstemplet og lagret i feilloggen, med et konfigurerbart antall auto-tilbakestillingsforsøk før lockout krever operatørintervensjon.

VFD Drive Architecture

VFD er valgt for pumpedrift med variabelt dreiemoment med 110 % overbelastning i 60 sekunder. Flying-start-evne muliggjør sømløs omstart i en frihjulspumpe uten å snuble på overstrøm. Hopp over frekvensprogrammering unngår mekaniske resonansbånd. Automatisk energioptimalisering reduserer motorens magnetiseringsstrøm ved lett belastning, og sparer ekstra energi når pumpen går under full hastighet. En innebygd DC-link-drossel og RFI-filter minimerer harmonisk strøminjeksjon på forsyningen.

HMI og operatørgrensesnitt

En dørmontert fargeberøringsskjerm gir systemtrykk og settpunkt i sanntid, individuell pumpestatus, kumulative driftstimer og starttelling per pumpe, aktive alarmer med feilhistorikk og passordbeskyttet parametertilgang. Manuell overstyringskontroll støtter igangkjøring og vedlikeholdsaktiviteter.

Fjernovervåking og kommunikasjon

Standard RS485 Modbus RTU kobles til SCADA- eller telemetriutstyr på stedet. En valgfri 4G- eller Ethernet-skygateway muliggjør ekstern tilgang via nettleser eller smarttelefonapp, og leverer sanntidstrykk, pumpestatus, energiforbruk og alarm-push-varsler. Operatører kan fjernjustere trykksettpunkter for spesifikke systemkrav.

Innhegning og miljøkonstruksjon

Det gulvstående skapet bruker 1,5–2,0 mm galvanisert stålplate med UV-bestandig pulverlakk. IP54 er standard for innendørs pumperom. IP55 eller IP65 er tilgjengelig for utendørs og vannbehandlingsmiljøer. Filtrert tvungen luftventilasjon med termostatisk viftekontroll opprettholder den indre temperaturen innenfor VFDs driftsområde. For tropiske eller ørken utendørs installasjoner kan solskjerming og anti-kondensvarmer spesifiseres. Kabelinnføring er gjennom pakningsplater i skapsokkelen. Skapet er designet og konstruert i henhold til IEC 61439-1/2, med alle komponenter CE-merket og regionale sertifiseringer tilgjengelig.

Ofte stilte spørsmål

Q1: Hvordan opprettholder skapet konstant trykk?

En trykksensor på hovedvannsamlingen måler kontinuerlig systemtrykket og sender et 4–20 mA-signal til kontrolleren. Kontrollerens PID-algoritme sammenligner det faktiske trykket med det brukerdefinerte målet. Hvis trykket faller, øker det VFD-utgangsfrekvensen for å øke hastigheten på pumpen. Hvis trykket stiger, bremser det pumpen. Denne lukkede sløyfereguleringen kjører kontinuerlig, og holder vanligvis trykket innenfor ±0,02 MPa fra settpunktet.

Spørsmål 2: Hvor mange pumper kan ett kontrollskap for konstant trykk vannforsyning kontrollere?

Standardkonfigurasjoner støtter 1 til 6 pumper, med 2 eller 3 pumper som den vanligste utplasseringen. I flerpumpesystemer driver en enkelt VFD pumpen med variabel hastighet, mens ytterligere pumper starter med fast hastighet når etterspørselen øker. All pumpesekvensering, alternering og feilskiftelogikk er innebygd i kontrolleren.

Q3: Hva er forskjellen mellom dette skapet og å installere separate VFD-er på hver pumpe?

Kabinettet leverer et komplett kontrollsystem – pumpesekvenseringslogikk, trykk-PID-sløyfe, automatisk veksling, feilbytte, hvile-/vekkefunksjon og ett enkelt brukergrensesnitt – alt forhåndskablet og fabrikktestet. Individuelle VFD-er kan ikke koordinere drift med flere pumper uten betydelig ekstern konstruksjon.

Q4: Kan systemet fungere med eller uten lagertank?

Både. I en tankfyllingsapplikasjon opprettholder kontrolleren systemtrykket mens en nivåsensor i tanken gir start/stopp-autoritet. I en direkte hovedkonfigurasjon opprettholder kontrolleren linjetrykk direkte på distribusjonsrørene, og modulerer pumpehastigheten for å matche forbrukernes behov uten lagringstank.

Q5: Hvilke pumpetyper er kompatible?

Kabinettet styrer standard trefase induksjonsmotorer som brukes i nedsenkbare borehullspumper, vertikale flertrinnspumper, horisontale endesuge sentrifugalpumper og inline boosterpumper, over 380–480 V, 50/60 Hz. Permanentmagnetmotorer kan også drives med kompatible VFD-er.

Q6: Hvilket effektområde er tilgjengelig?

Standardkonfigurasjoner dekker 0,75 kW til 400 kW. Dimensjonering av kabinettet er basert på antall pumper, hver pumpes motorfulllaststrøm og feilnivået på stedet. Våre ingeniører vil velge VFD, kontaktorer, effektbrytere og samleskinnesystem fra pumpedataene dine.

Q7: Hvilke alternativer for fjernovervåking er tilgjengelige?

Standard RS485 Modbus RTU kobles til stedets SCADA. Valgfrie 4G- eller Ethernet-gatewayer kobler til en skyplattform, og gir tilgang via nettleser eller smarttelefonapp til sanntidstrykk, pumpestatus, energiforbruk, feilalarmer og historiske data. SMS- eller app-push-varsler varsler operatører om feil.

Q8: Hvilket vedlikehold krever skapet?

Månedlig ettersyn av dørpakninger og ventilasjonsfiltre. Kvartalsvis sjekk av strømavslutninger. Årlig funksjonstest av sikkerhetsinnretninger og alterneringslogikk. VFD-kjøleviftene og DC-linkkondensatorene har en levetid på 5–10 år og er utskiftbare. Trykktransmitteren bør kalibreres årlig.

Q9: Hvordan sparer dette systemet energi sammenlignet med tradisjonell pumping?

En pumpe med konstant hastighet med en strupeventil sløser med energipumping mot en kunstig restriksjon. VFD tilpasser pumpehastigheten direkte til etterspørselen. Fordi pumpekraften skalerer med hastighetskuben, trekker en pumpe med 80 % hastighet omtrent 50 % av fullhastighetsenergien. Med hvilemodus i perioder med null behov oppnår installasjoner vanligvis 20 % til 40 % energireduksjon.

En kommunal sekundær vannforsyningsoppgradering — høyhusområde

Bakgrunn

En kommunal vannmyndighet i en stor asiatisk by administrerte over 80 sekundære vannforsyningsboosterstasjoner som betjener høyhusmiljøer. Hver stasjon leverte 200 til 800 leiligheter på tvers av tårn fra 18 til 35 etasjer. Det eksisterende utstyret ble aldrende - noen stasjoner brukte taktanker med flyteventilpåfylling, andre brukte pumpesett med fast hastighet med trykkreduksjonsventiler. Bystyret ga mandat til en oppgradering for å forbedre trykkkvaliteten, fjerne taktanker på folkehelsegrunner og kutte pumpeenergiforbruket.

Utfordringen

Hver boosterstasjon betjente et tårn med en distinkt etterspørselsprofil: skarpe morgen- og kveldstopper, moderat etterspørsel på dagtid og nesten null flyt over natten. De eksisterende pumpene med fast hastighet kjørte på full kapasitet uavhengig av etterspørsel, og tapte ut overtrykk gjennom trykkreduserende ventiler. Dette kastet bort betydelig energi samtidig som det genererte varme og støy i pumperommene. Taktanker måtte fjernes for å møte nye helseforskrifter, og myndigheten krevde at alle nye stasjoner skulle rapportere data til en sentral SCADA-plattform. Den fysiske plassen var også trang - de fleste pumperom ble ettermontert i kjellerområder med begrenset takhøyde og begrenset tilgang.

Hvorfor velge kontrollskap for vannforsyning med konstant trykk?

Etter en vellykket pilot på tre stasjoner valgte myndigheten fabrikkkonstruerte konstanttrykkskap. Et enkelt kabinett inneholdt VFD, kontroller, utgangskontaktorer for tre vertikale flertrinnspumper, trykkgrensesnitt og HMI-berøringsskjerm – som matcher fotavtrykket til det gamle panelet. PID trykkkontroll gjorde at trykkreduksjonsventilene kunne fjernes helt. Hovedpumpen varierte hastigheten for å matche etterspørselen, med ytterligere pumper som ble satt opp etter behov. Over natten sov systemet, trykket holdt av en liten diafragmabeholder.

Vanntrykket i leiligheter i toppetasjen stabiliserte seg på regulatorisk minimum uavhengig av etterspørsel, uten overtrykket i de nedre etasjene som det gamle systemet medførte. Energiforbruket ble målt per stasjon og overført til myndighetens SCADA over Modbus, noe som ga operatører sanntidssynlighet og muligheten til å fjernjustere trykksettpunkter for hvert tårns spesifikke høyde.

Utplassering

32 konstanttrykkskap ble installert over den første fasen over 18 måneder. Hvert skap var forhåndslastet med pumpedata og trykksettpunkter tilpasset det spesifikke tårnet. På stedet igangkjøring tilkoblet nettforsyning, pumpemotorkabler og trykktransmitter – vanligvis fullført på én dag per stasjon.

Resultater

●  Trykkklager fra beboere i toppetasjen i de 32 lokalsamfunnene falt til null innen tre måneder etter idriftsettelse.

●  Pumpeenergiforbruket falt med gjennomsnittlig 35 % sammenlignet med forrige grunnlinje med fast hastighet, og overskred myndighetens mål på 25 %.

●  Taktanker ble tatt ut og fjernet, noe som eliminerte tilhørende vedlikeholds- og vannkvalitetskostnader.

●  Et operasjonsteam på to personer fjernstyrer alle 32 stasjoner fra den sentrale SCADA.

●  Tilsynet har standardisert konstanttrykkskapet for de resterende 50 stasjonene, med fase to i gang.
