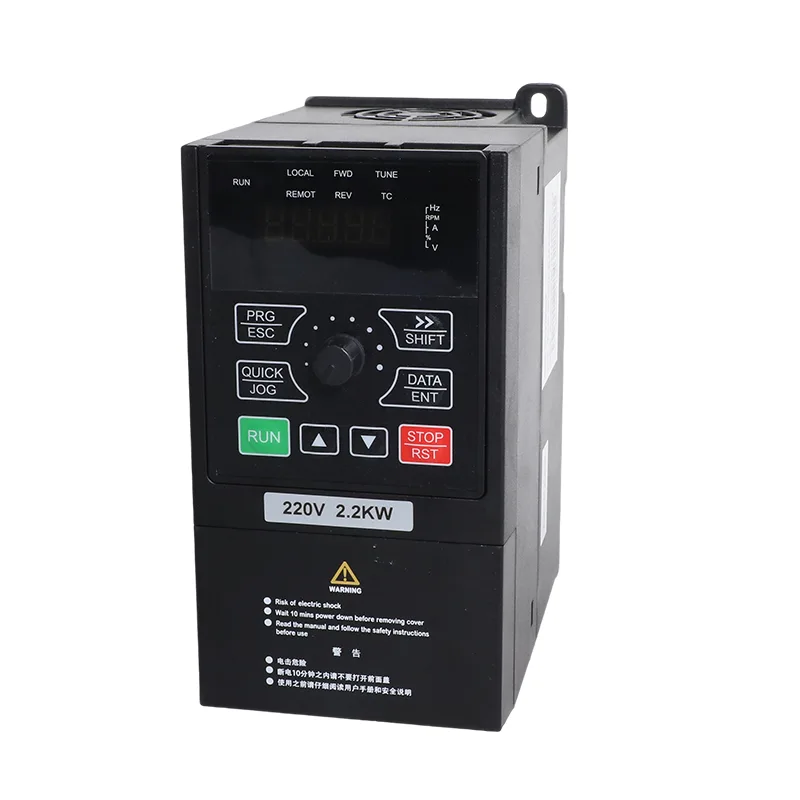

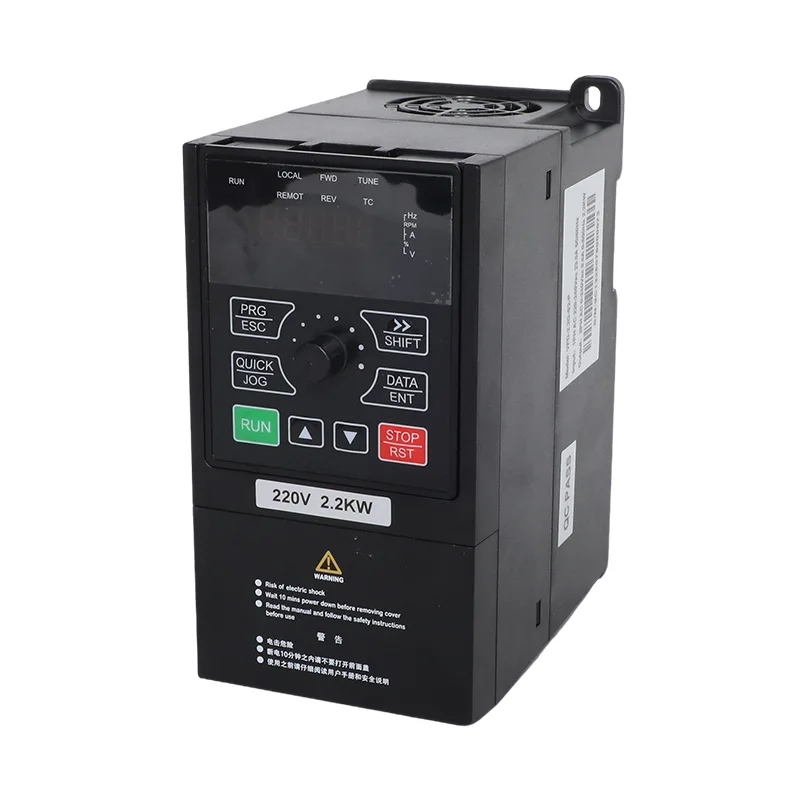

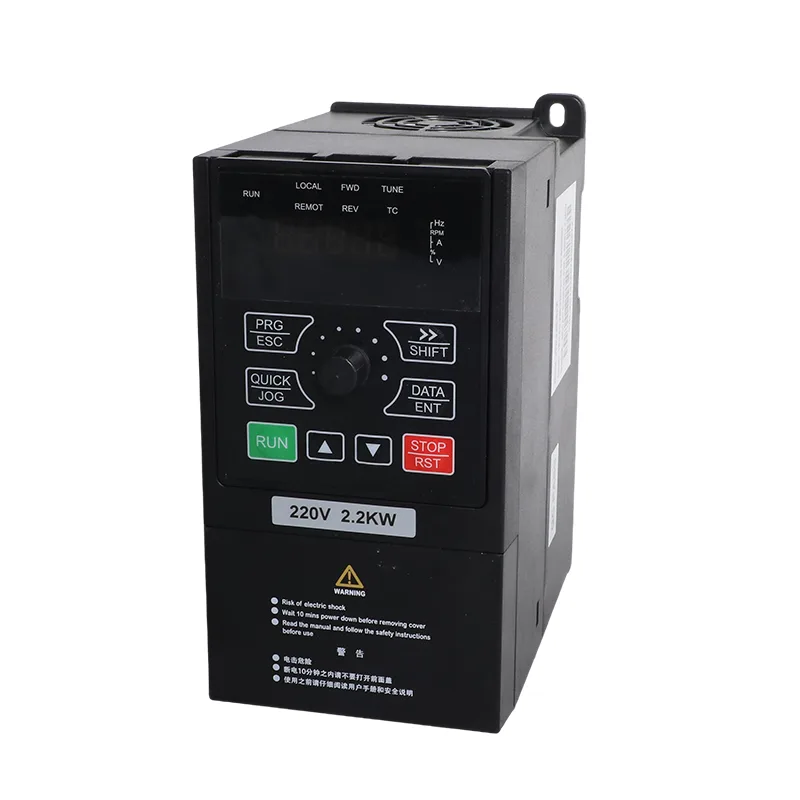

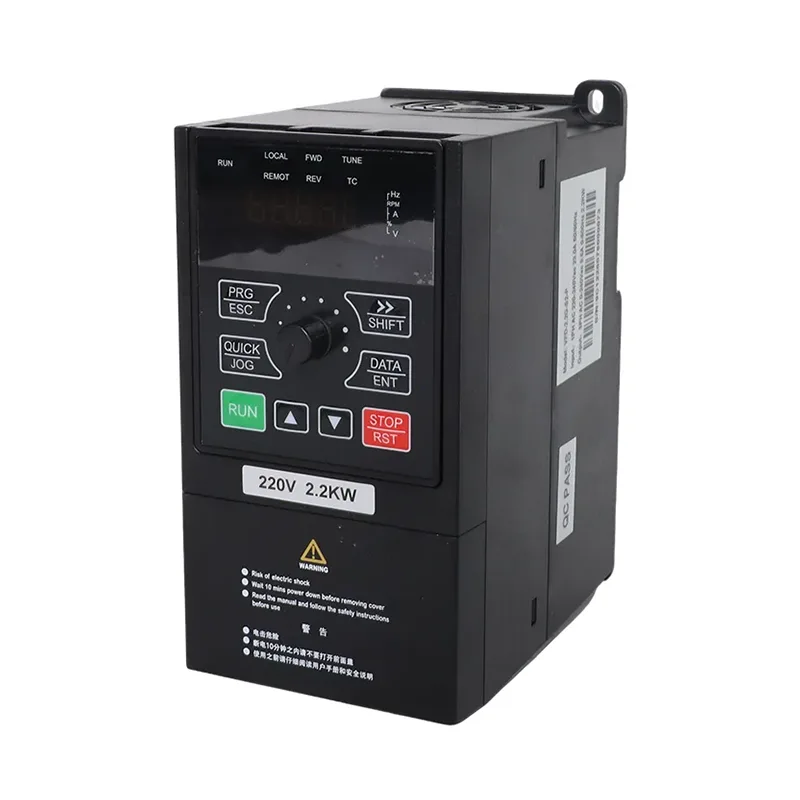

4,0kW/5,5kW 3-faset 380V solarpumpe og generell inverter VFD

CSIVEI produserer 4,0kW/5,5kW 3-fase 380V solarpumpe og generell inverter VFD for trefasemotorsystemer som krever fotovoltaisk pumpekontroll eller konvensjonell drift med variabel frekvens. Modellene VFD-PC10-4.0G-T4 og VFD-PC10-5.5G-T4 dekker 4,0 kW og 5,5 kW motoreffekter, med nominelle utgangsstrømmer på henholdsvis 9 A og 13 A. Begge modellene aksepterer trefase AC-inngang fra 380 V (-15 %) til 440 V (+10 %).

Serien kombinerer solpumpestyring med generell motorstyring i én inverterplattform. Den valgte driftsmodusen bestemmer hvordan frekvensomformeren styrer sin kraftkilde og motordrift, mens de innebygde kontroll- og beskyttelsesfunksjonene støtter pumpeinstallasjoner så vel som kompatible vifter, vifter og prosessmaskineri. Når du ber om et tilbud, oppgi motorens navneskilt og tiltenkt bruk for å hjelpe med å etablere riktig modell og konfigurasjon.

Doble driftsmoduser

4.0kW/5.5kW 3-faset 380V solcellepumpe og generell inverter VFD støtter to driftsmoduser valgt gjennom parameter P8-00.

Solpumpemodus — P8-00 = 1

I denne modusen bruker frekvensomformeren fotovoltaisk kraft til å drive en kompatibel pumpe, med MPPT-kontroll og automatiske nettbyttefunksjoner. Når solenergi er utilstrekkelig, lar den konfigurerte overgangssekvensen systemet bruke nettstrøm. Dette arrangementet er egnet for landbruksvanning, borehullsvannforsyning og andre pumpeapplikasjoner der solenergi er tilgjengelig i deler av driftsdagen.

Generell modus — P8-00 = 0

I denne modusen fungerer frekvensomformeren som en konvensjonell omformer med variabel frekvens for kompatible motorer, inkludert pumper, vifter, vifter og prosessmaskineri. Sensorløs vektorkontroll (SVC) og V/F-kontroll støtter ulike motorkontrollkrav uten bruk av fotovoltaisk pumpefunksjon.

CSIVEI kan konfigurere driftsmodus før forsendelse. Modusen kan også endres ved å justere P8-00, slik at frekvensomformeren kan omdisponeres til en annen applikasjon når installasjonskravene endres. De relevante parameterne og kablingen må samsvare med den valgte driftsmodusen.

Solar array og DC spenningskrav

Det anbefalte solcelleanlegget avhenger av omformerens vurdering og de elektriske egenskapene til modulene. Tabell B gir modul- og strengkonfigurasjoner for to modulalternativer: 37±1 V-moduler vurdert til 250 W±5 Wp, og 45±1 V-moduler vurdert til 300 W±5 Wp.

De viktigste DC-sidegrensene er:

Seriestrengspenningen må vurderes opp mot den faktiske modulens åpen kretsspenning og forventede driftstemperaturer. Parallelle strengarrangementer bør følge den anbefalte konfigurasjonen og gjeldende DC-beskyttelseskrav. Å holde arrayet innenfor de angitte spenningsgrensene er avgjørende for korrekt omformerdrift.

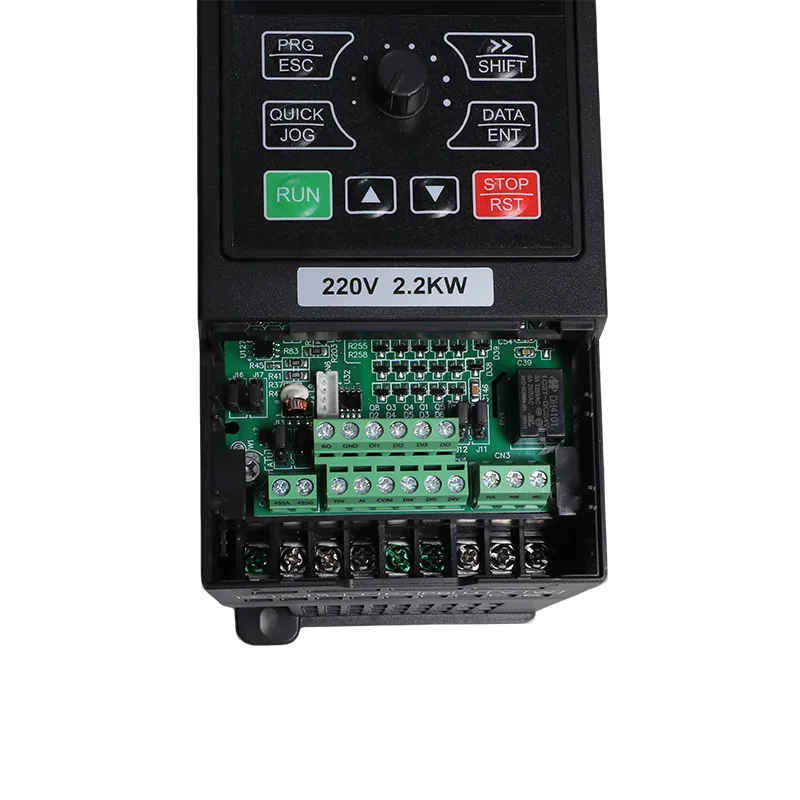

Ramme og installasjon

Begge modellene deler de samme husdimensjonene på 245 × 142 × 181,3 mm og et 107 × 235 mm monteringsmønster. Den kompakte veggmonterings- eller skapmonterte designen gjør at frekvensomformeren kan integreres i en pumpekontrollinstallasjon uten å endre motorens klassifisering eller applikasjon kun for å imøtekomme omformeren.

Frekvensomformeren har IP20-kapsling og er beregnet for vertikal installasjon på et passende beskyttet sted. Installasjonsplanlegging bør ta hensyn til driftsmiljø, elektrisk beskyttelse, kabelføring og tilgang for igangkjøring og vedlikehold. Det generelle driftstemperaturområdet er -10°C til 50°C, med reduksjon påkrevd over 40°C.

Spesifikasjoner

Tabell A. Modellvurderinger

Tabell B. Anbefalt solcellepanel

Tabell C. Generelle spesifikasjoner (samme på tvers av iMaster-serien)

Typiske applikasjoner

iMaster VFD-PC10-serien kombinerer solpumpestyring med variabel frekvens motorkontroll, noe som gjør modellene på 4,0 kW og 5,5 kW egnet for en rekke vannhåndterings- og industrielle applikasjoner.

For installasjoner som trenger både fotovoltaisk pumping og konvensjonell motorstyring, kan 4,0 kW/5,5 kW 3-faset 380V solcellepumpe og generell inverter VFD spesifiseres for tiltenkt bruk og konfigureres deretter.

For vannsystemer som krever trykkregulering, kan den innebygde PID-funksjonen bruke et passende tilbakemeldingssignal for å justere motordrift rundt et konfigurert settpunkt. Med en passende valgt trykktransmitter og riktig konfigurerte kontrollparametere kan frekvensomformeren regulere systemtrykket etter hvert som behovet endres. De endelige innstillingene avhenger av pumpen, motoren og applikasjonen.

Tekniske høydepunkter

1. Automatisk overgang fra solenergi til nett

2. Innebygd PID-kontroll

Innebygd PID støtter trykk-, strømnings- eller temperaturkontroll med lukket sløyfe. Settpunkt og tilbakemeldingskilder velges gjennom de tilgjengelige FC-gruppeparametrene.

3. Key PV og motorsidebeskyttelse

4. Motorstyring og kommunikasjon

Generell modus støtter SVC- og V/F-kontroll, overbelastningskapasitet på 150 % i 60 sekunder og RS485-kommunikasjon med Modbus RTU.

5. To konfigurerbare driftsmoduser

P8-00 = 1: solpumpemodus. P8-00 = 0: omformermodus for generell bruk. CSIVEI kan stille inn driftsmodus og forespurte parametere før forsendelse.

FAQ

Hvorfor trenger 4 kW-modellen 20 moduler mens 5,5 kW bruker 18 x 2?

4 kW enheten kjører en enkelt streng, så strengen er bygget lengre for å nå 550 til 750 VDC vinduet. Enheten på 5,5 kW trenger omtrent det dobbelte av array-effekten, som er lettere å nå med to parallelle strenger på 18. Begge holder seg under maksimumsverdien på 900 VDC.

Kan jeg ettermontere denne på en eksisterende netttilkoblet pumpe?

Ja, og det er den vanligste installasjonen. La pumpen og kablingen være i fred, legg til arrayet og DC-bryteren, og koble den eksisterende forsyningen til R, S og T. Sett P8-15 til 0 for automatisk veksling. Solar bærer dagbelastningen og nettet tar over når det ikke er nok sol.

Hvordan stopper jeg pumpen når tanken er full?

Monter en flottør- eller nivåbryter til DI2 eller DI3. Terminalpolariteten er satt i F6-10 så begge kontaktarrangementene fungerer. Du kan også bruke AI-vannnivådeteksjon ved å sette P8-18 til 1 og justere hele terskelen i P8-19 og søvnforsinkelsen i P8-20.

Hvilke feil vil jeg faktisk se i felten?

De vanlige er A01 svak solenergi, A02 tank full, A03 mangel på vann og A04 motor underlast. Maskinvarefeil E01 til E30 dekker overstrøm, overspenning, underspenning, fasetap og overtemperatur, med E43 for en mislykket nivåsonde og E44 for en underbelastningstilstand som ikke forsvinner.

Er drevet beskyttet hvis pumpekabelen er skadet?

Ja. Utgangsfasetapbeskyttelse og motorkortslutningsdeteksjon ved oppstart er standard, sammen med overstrøm, overspenning, underspenning, overtemperatur og overbelastning.

Kan jeg bruke den på en maskin som ikke har noe med vann å gjøre?

Ja. I generell modus er det en standard 3-fase omformer for vifter, vifter, kompressorer og prosesspumper, med SVC eller V/F styring, PID og Modbus. Bestill den i den modusen, og den kommer konfigurert for jobben. Og en enhet kjøpt i solpumpemodus kan flyttes over i etterkant med P8-00.

Kan vi angi våre egne standardparametere før levering?

Ja. Fortell oss motorvurderingene, panelkonfigurasjonen og eventuelle stedspesifikke innstillinger du ønsker, og vi laster dem før enheten forlater. Det sparer igangkjøringstid på stedet, og det er grunnen til at mange distributører kjøper konfigurert i stedet for standard.
