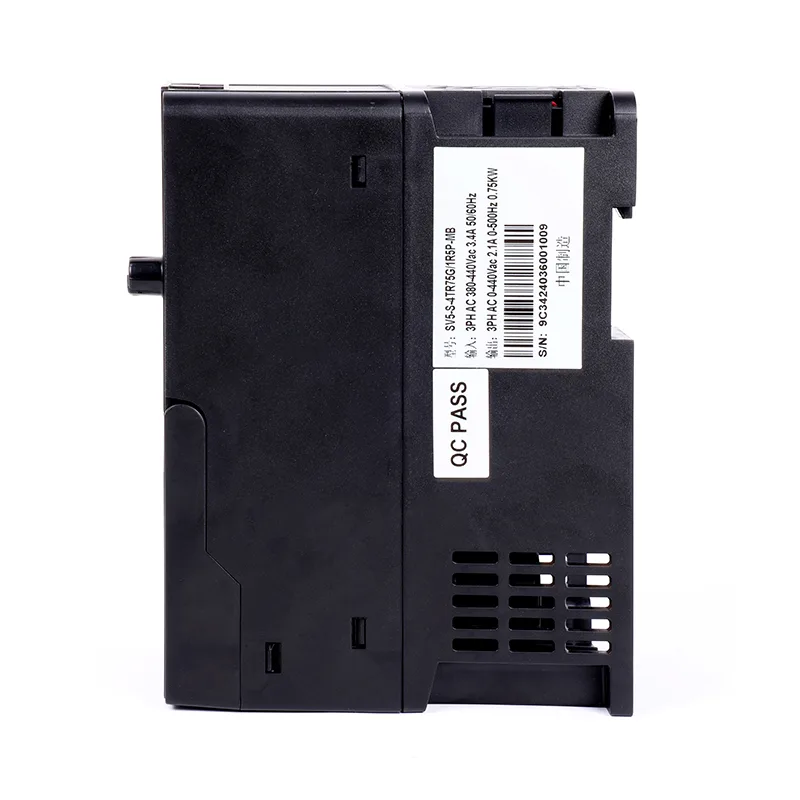

15HP 11kw VFD Frequency Drive Pump VFD

Nøkkelfunksjoner inkluderer høy overbelastningskapasitet, innebygd DC-reaktor for harmonisk demping, flere kommunikasjonsgrensesnitt og konfigurerbar I/O-utvidelse. Det kraftige kabinettet med forsterket kjølesystem sikrer pålitelig drift i industrielle miljøer med høy temperatur.

Ved å kombinere energisparende evner med intelligente beskyttelsesfunksjoner, maksimerer CSIVEI 15HP 11kw VFD Frequency Drive Pump VFD systemets oppetid og driftseffektivitet for store applikasjoner.

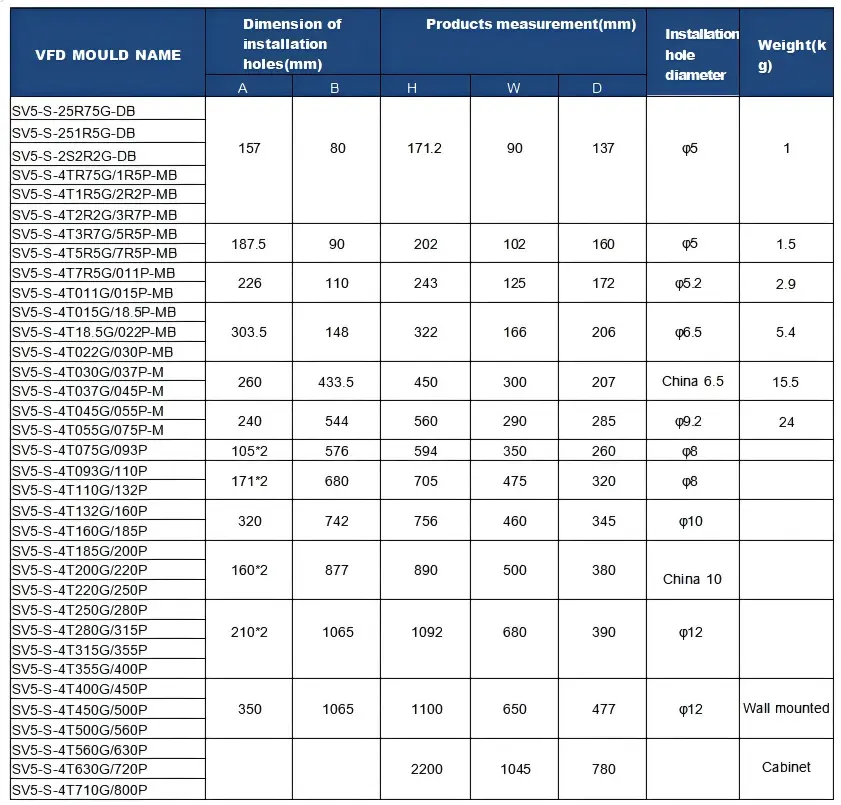

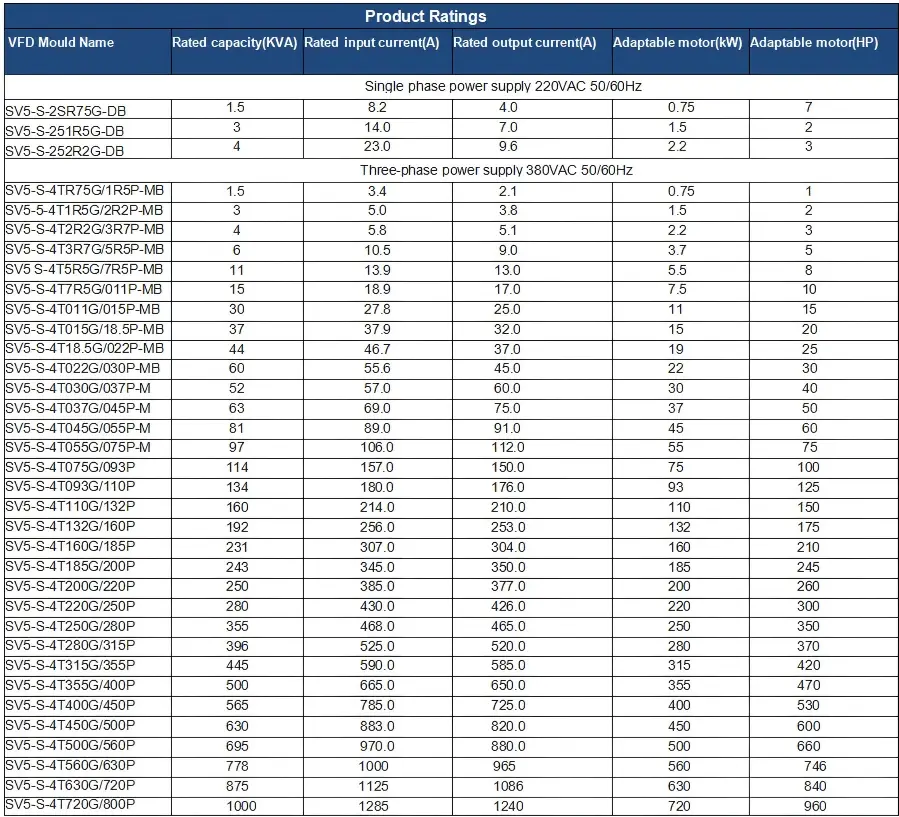

Kjerneparametere og spesifikasjoner

Typiske applikasjoner

CSIVEI 15HP 11kw VFD Frequency Drive Pump VFD leverer robust ytelse for tungt industrielt utstyr som krever kontinuerlig drift:

●  Store pumper – hovedvannforsyningspumper, industrielle kjølepumper

●  Industrivifter – gruveventilasjon, sementanleggsvifter, støvsamlere

●  Kompressorer – store luftkompressorer, nitrogenkompressorer

●  Blandere – betongblandere, kjemiske reaktorer, masseblandere

●  Sentrifuger – sukkersentrifuger, oljesentrifuger, dekantere

Med forsterket kjøling og harmoniske dempende funksjoner, sikrer den pålitelig drift i tøffe miljøer.

Robust beskyttelse og pålitelighet

CSIVEI VFD-serien er bygget for å tåle krevende industrielle miljøer, og inneholder flere beskyttelsesmekanismer for å sikre kontinuerlig drift og forlenget levetid.

Omfattende motorbeskyttelse – Integrert beskyttelse inkluderer overspenning, underspenning, overstrøm, overtemperatur, fasetap og kortslutningsbeskyttelse. Frekvensomformeren utløses automatisk eller begrenser utgangen for å forhindre skade på både frekvensomformeren og den tilkoblede motoren.

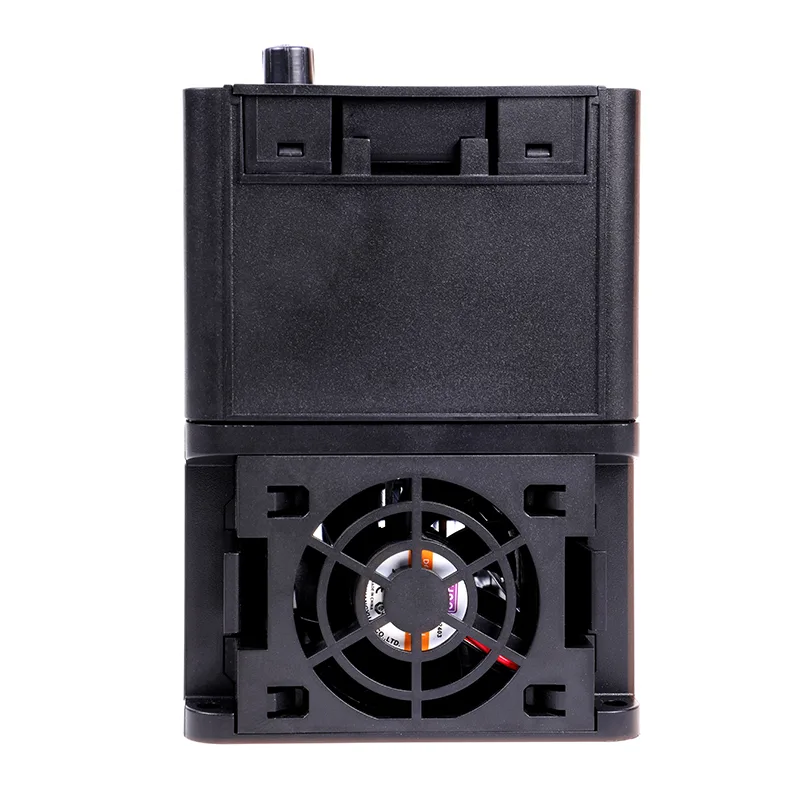

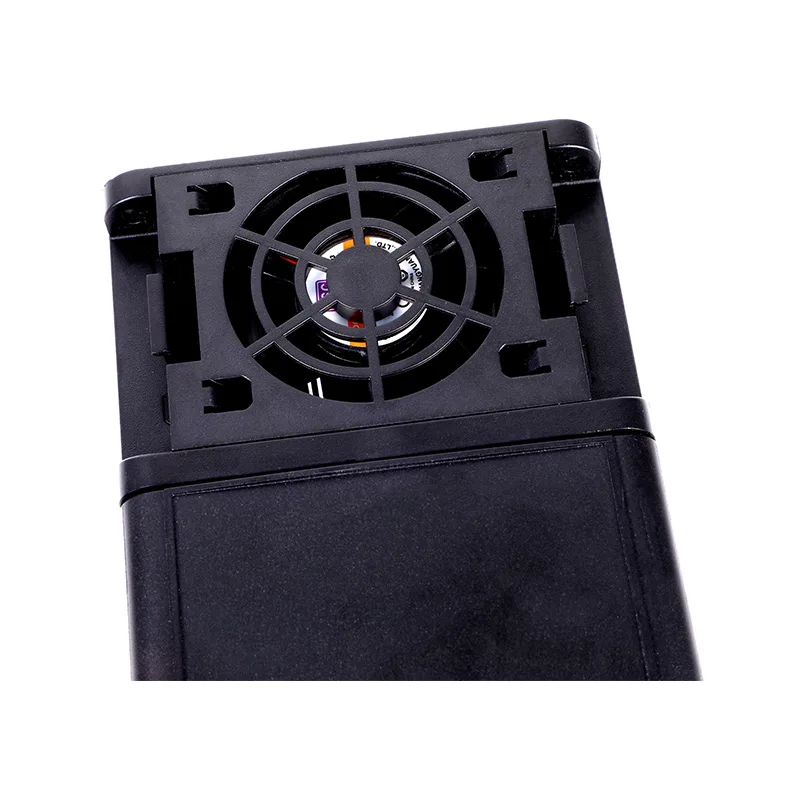

Termisk styring – Intelligent viftekontroll justerer kjøling basert på interne temperatur- og belastningsforhold, minimerer støy og forlenger viftens levetid. Modeller med høy effekt har forsterket kjøleribbedesign for forbedret termisk spredning.

Miljøbeskyttelse – Standard IP20-kapsling egnet for installasjon av kontrollpanel. Valgfrie IP40/IP54/IP66-kapslinger er tilgjengelige for bruk i støvete, fuktige eller nedvaskede miljøer. Konform belegg på PCB gir ekstra beskyttelse mot fuktighet og forurensninger.

Innebygd EMC-filter – Utvalgte modeller inkluderer et integrert elektromagnetisk kompatibilitetsfilter, som forenkler samsvar med CE og andre EMC-standarder og reduserer installasjonskostnadene.

Vanlige spørsmål

Hva er forskjellen mellom V/F-kontroll og vektorkontroll?

V/F-kontroll holder et fast spenning-til-frekvensforhold. Det er greit for vifter, pumper og generelle applikasjoner der presis hastighetskontroll ikke er kritisk. Vektorkontroll skiller fluks og dreiemoment slik at du kan kontrollere dem uavhengig – det gir deg høyere startmoment (opptil 150 % ved 0,5 Hz) og bedre hastighetsnøyaktighet. Sensorløs vektor trenger ikke en koder; lukket sløyfe-vektor gjør det, og det presser hastighetsnøyaktigheten til 0,1 %. De fleste CSIVEI-stasjoner støtter begge, slik at du kan velge den som passer for applikasjonen din.

Hvordan velger jeg riktig VFD for motoren min?

Et par ting å vurdere:

●  Motorkraft – VFD-en skal samsvare med eller være litt større enn motorens klassifisering.

●  Inngangsspenning – enfaset 230V eller trefaset 400V, sørg for at den samsvarer med forsyningen.

●  Belastningstype – konstante dreiemomentbelastninger som transportører eller ekstrudere trenger vanligvis VFD-en med en størrelse på 100–120 % av motoreffekten. Variable dreiemomentbelastninger som vifter og pumper kan ofte bruke en VFD tilpasset motorkraft, pluss at du får energibesparelser.

●  Miljø – for støvete, fuktige eller utendørs steder, gå for en høyere IP-klassifisering (IP40, IP54, IP66) eller plasser stasjonen i et beskyttet kabinett.

●  Kommunikasjon – hvis du trenger å snakke med en PLS eller SCADA, sjekk at stasjonen støtter protokollen din (Modbus RTU er standard; Profibus, Ethernet/IP osv. er valgfrie).

●  CSIVEI har også et størrelsesverktøy og teknisk støtte hvis du vil ha en annen mening.

Kan jeg bruke en enfaset inngangs-VFD med en trefasemotor?

Ja. CSIVEIs enfasede 230V-frekvensomformere tar enfaset inngang og utgang trefasestrøm til motoren. Det er et vanlig oppsett når kun enfasestrøm er tilgjengelig, men du vil ha effektiviteten og påliteligheten til en trefasemotor. Bare sørg for at motorens spenning samsvarer med frekvensomformerens utgang – 230V trefase.

Trenger jeg en ekstern bremsemotstand?

Det kommer an på. Hvis du trenger rask retardasjon eller lasten har høy treghet – som sentrifuger, kraner, taljer eller opprullere – så ja, du trenger en. På stasjoner som har en intern bremseenhet, håndterer motstanden den regenerative energien for å unngå overspenningsfeil og forkorte stopptiden. For vifter og pumper med langsommere retardasjon kan du vanligvis hoppe over det.

Hvilke kommunikasjonsprotokoller støttes?

Alle CSIVEI-drev leveres med Modbus RTU over RS485 som standard. Valgfrie moduler er tilgjengelige for Profibus DP, Profinet, Ethernet/IP, CANopen og DeviceNet. Disse lar deg integrere med store PLS- og SCADA-systemer for fjernovervåking, parameterendringer og sentralisert kontroll.

Hvordan setter jeg opp stasjonen for første gang?

CSIVEI-stasjoner har en hurtigstartveiviser som leder deg gjennom det viktigste på noen få minutter:

Skriv inn motorens navneskiltdata (effekt, spenning, strøm, frekvens, RPM), velg en applikasjonsmakro (vifte/pumpe, transportør, konstant dreiemoment), still inn akselerasjons- og retardasjonstider, velg frekvenskilden (tastatur, analog inngang, kommunikasjon), og kjør automatisk justering for å optimalisere motorkontrollen. Håndboken har alle detaljene, og tastaturet er avtagbart slik at du kan fjernstyre det om nødvendig.

Hvilke beskyttelser er innebygd i stasjonen?

CSIVEI-stasjoner inkluderer et solid sett med beskyttelser: overspenning, underspenning, overstrøm, kortslutning, overtemperatur (kjøleribbe), fasetap på inngang eller utgang og motoroverbelastning (elektronisk termisk overbelastning, I²t). Disse bidrar til å holde ting i gang pålitelig og forlenge utstyrets levetid.

Kan jeg kjøre flere motorer fra én VFD?

Ja, du kan kjøre flere motorer parallelt fra en enkelt frekvensomformer, så lenge: det totale strømtrekket holder seg innenfor frekvensomformerens utgangsklassifisering, hver motor har sin egen termiske overbelastningsbeskyttelse, og du bruker V/F-kontroll (vektorstyring anbefales ikke for oppsett med flere motorer). Dette er vanlig for viftearrayer, transportørseksjoner eller pumpestasjoner der motorer kjører med samme hastighet sammen.

Hvordan feilsøker jeg vanlige feil?

Omformeren viser feilkoder på tastaturet for rask diagnose:

●  OC (overstrøm) – se etter kortslutninger, problemer med motorviklinger eller for kort akselerasjonstid

●  OV (overspenning) – sjekk bremsemotstanden (hvis brukt) eller retardasjonstiden er for kort

●  UV (underspenning) – sjekk inngangsstrøm og ledninger

●  OH (overtemperatur) – sjekk kjøleviften, omgivelsestemperaturen og monteringsklaringen

●  OL (overbelastning) – sjekk motorbelastningen, øk akselerasjonstiden, eller vurder å utvide frekvensomformeren

Håndboken har en fullstendig feilkodetabell med detaljerte trinn. Hvis noe fortsatt er av, kan teknisk støtte fra CSIVEI hjelpe.

Hvordan sparer VFD energi?

For variable dreiemomentbelastninger som vifter og pumper følger kraften affinitetslovene – den er proporsjonal med turtallet. Å redusere hastigheten med 20 % reduserer energibruken med omtrent 50 %. Funksjonen Automatic Energy Optimization (AEO) reduserer spenningen for å matche faktisk belastning for ekstra besparelser. Dvalemodus slår også av motoren i perioder med lavt behov, og eliminerer inaktiv strømforbruk.

Hva er den typiske levetiden til en VFD, og ​​hvordan vedlikeholder jeg den?

Med riktig installasjon og betingelser kan en VFD vare i 10–15 år. Nøkkelvedlikehold: hold kabinettet rent – ​​støvoppbygging dreper kjøleeffektiviteten; sjekk kjølevifter (varer vanligvis i 3–7 år; skift ut hvis det støyer eller feiler); inspiser DC-busskondensatorer – de eldes med tid og temperatur – hvis stasjonen har vært lagret over to år, må du reformere hettene før du slår på dem; overvåke omgivelsestemperaturen; sikkerhetskopiere parametere til tastaturet eller ekstern lagring av og til. En rask inspeksjon hver 6.–12. måned bidrar til å unngå overraskelser.

Kan jeg bruke VFD utendørs eller i nedvaskede miljøer?

Standard IP20-stasjoner må være i et rent, tørt panel. For utendørs eller tøffe miljøer tilbyr CSIVEI høyere IP-klassifiseringer:

●  IP40 – bra for støvete steder som tekstilfabrikker eller trebearbeiding

●  IP54/IP55 – støvtett og sprutsikker; fungerer for utendørs innhegninger og nedvaskingsområder

●  IP66 – helt støvtett og håndterer kraftige vannstråler; egnet for matforedling, bilvask eller utendørs bruk uten ekstra kabinetter

●  Hvis det er etsende gasser, anbefales konformt belegg på PCB.

Kommer VFD med en garanti og teknisk støtte?

Ja. CSIVEI-stasjoner leveres med en standard 18-måneders garanti fra produksjonsdato (eller 12 måneder fra installasjon, avhengig av hva som er senere). Utvidede garantialternativer er tilgjengelige for kritiske applikasjoner. Global teknisk støtte er tilgjengelig via e-post, telefon og elektroniske ressurser – brukermanualer, applikasjonsveiledninger og konfigurasjonsprogramvare er inkludert.

Kundesak: Industriell ventilasjonsvifte

Et møbelproduksjonsanlegg krevde presis luftstrømkontroll for støvoppsamlingssystemet. Å kjøre vifter på full hastighet kontinuerlig var ineffektivt og skapte overdreven støy.

Løsning: En CSIVEI 18-30kW VFD ble installert på hovedavtrekksviften, med en trykksensor som overvåker kanaltrykket for å regulere viftehastigheten.

Resultater:

●  Viftehastigheten justeres automatisk for å matche behovet for støvoppsamling

●  Energibesparelser på 45 % ved dellastdrift

●  Støynivå redusert med 12 dB, noe som forbedrer arbeidsforholdene

●  Redusert mekanisk slitasje på viftelagre og reimer

●  Systemet oppfyller nå målene for både miljøoverholdelse og driftseffektivitet.
