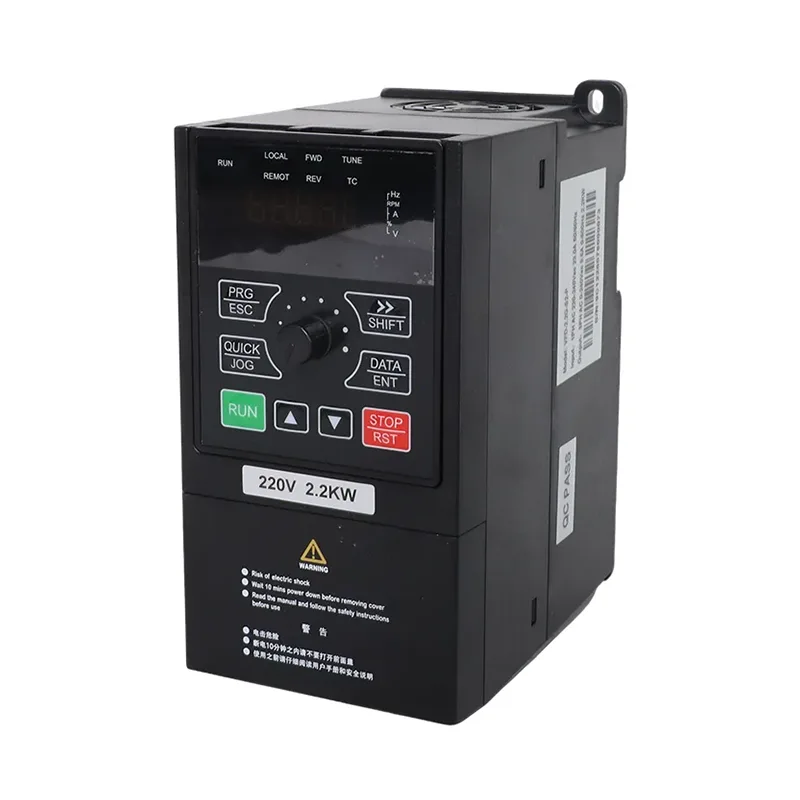

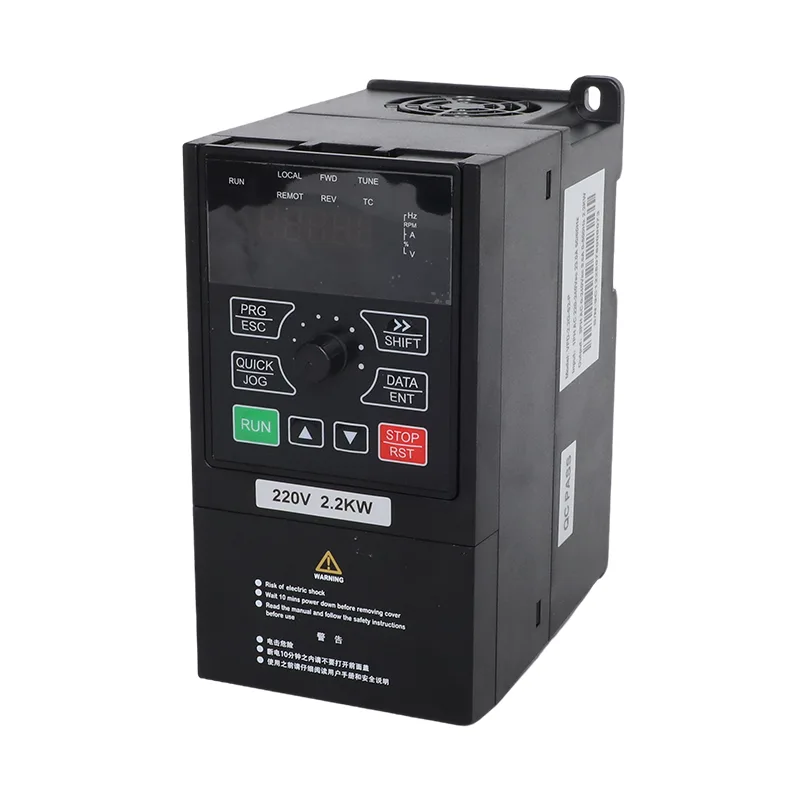

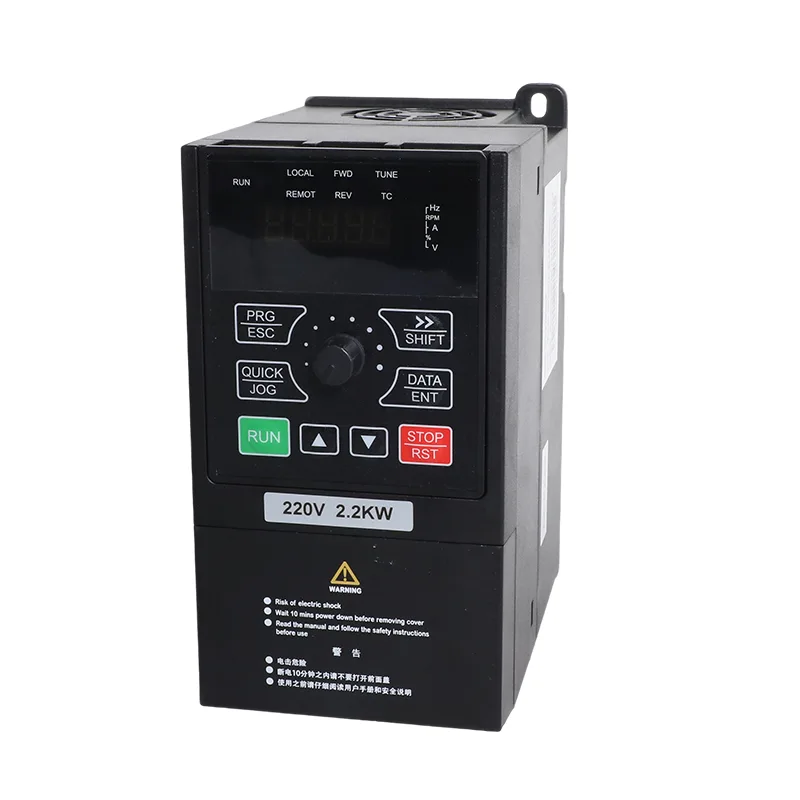

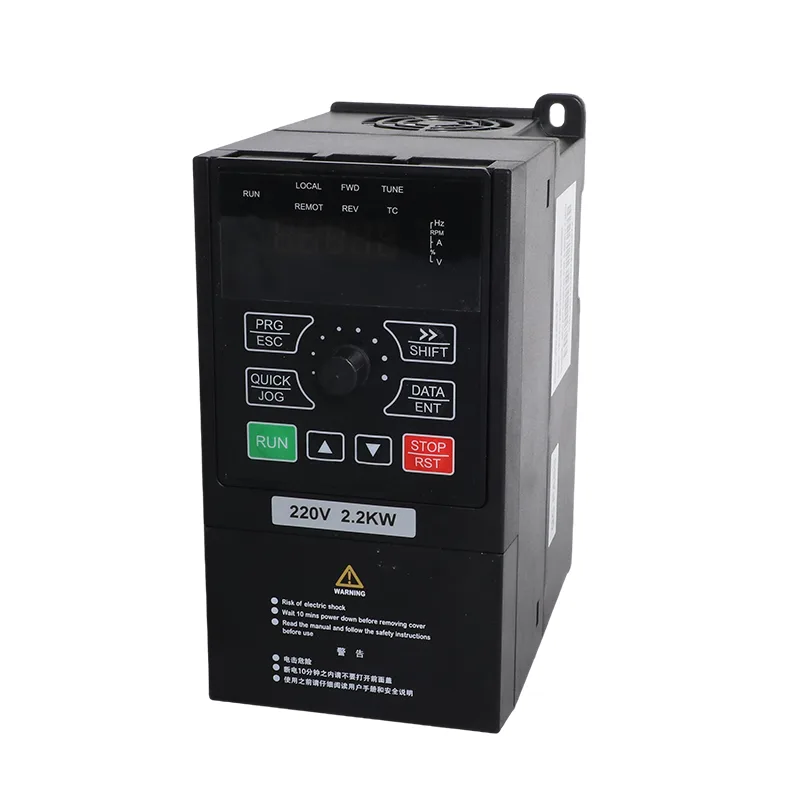

CSIVEI 4,0 kW/5,5 kW 1-faset 230V solcellepumpe og generell inverter VFD er beregnet på steder som trenger å drive 4,0 kW eller 5,5 kW motorer, men som har en enfaset vekselstrømsforsyning i stedet for en trefase tilkobling. VFD-PC10-4.0G-S2-MK leverer 17 A utgangsstrøm, mens VFD-PC10-5.5G-S2-MK leverer 25 A. Deres oppførte AC-inngangsstrøm er henholdsvis 32 A og 45 A, så forsyningskrets, bryter og kabel må velges for den faktiske inngangsstrømmen.
På DC-siden godtar stasjonen en fotovoltaisk gruppe konfigurert for spenningsgrensene. Det anbefalte MPPT-området er 250–350 VDC, det anbefalte array-spenningsområdet for åpen krets er 360–430 VDC, og maksimal DC-inngangsspenning er 450 VDC. Disse grensene er spesielt viktige når strenger er koblet parallelt eller når arrayet opererer under kalde forhold, hvor modulspenningen kan stige.
Solpumpemodus (P8-00 = 1): Omformeren bruker MPPT for fotovoltaisk pumping og gir pumperelaterte funksjoner, inkludert håndtering av svakt lys, beskyttelse mot underbelastning og kontrollalternativer for vannnivå. Når nettbackup er en del av installasjonen, må omkoblingsparametrene og eksternt koblingsarrangement konfigureres i henhold til manualen.
Generell modus (P8-00 = 0): Omformeren fungerer som en konvensjonell omformer med SVC- eller V/F-kontroll, innebygd PID og RS485 Modbus RTU-kommunikasjon. Denne modusen kan brukes for kompatible pumper, vifter, vifter og annet motordrevet utstyr uten bruk av solpumpekontrollfunksjonen.
Driftsmodusen kan stilles inn før forsendelse og endres gjennom P8-00 når applikasjonskravene endres. Dette gir distributører og installatører en måte å spesifisere tiltenkt bruk samtidig som de beholder muligheten til å rekonfigurere frekvensomformeren senere, med forbehold om passende motorklassifiseringer, kabling og parameterinnstillinger.
For solpumping bruker 4,0 kW/5,5 kW 1-fase 230V solpumpe og generell inverter VFD en modellspesifikk strenglayout: 4,0 kW-versjonen bruker to parallelle strenger, mens 5,5 kW-versjonen bruker tre. Med 37±1 V, 250 W±5 Wp-moduler, spesifiserer tabellen 11 moduler per streng; med 45±1 V, 300 W±5 Wp-moduler, spesifiserer den 9 moduler per streng. Før du kobler til arrayet, kalkuler strengens åpen kretsspenning ved å bruke de valgte moduldataene og lokale temperaturforhold, og hold den innenfor stasjonens angitte grenser.
For installasjoner som bruker en lagringstank eller er avhengig av brønnvanntilgjengelighet, støtter frekvensomformeren inngangsalternativer for vannnivå og beskyttelse mot underbelastning. AI-vannnivådeteksjon kan konfigureres med P8-18, med terskelen og søvnforsinkelsen satt til P8-19 og P8-20. Tilbakestilling av underbelastning er konfigurert gjennom P8-26. Disse funksjonene hjelper til med å koordinere pumpedrift med tanknivå og vanntilgjengelighet når de riktige sensorene og parametrene er installert.
| Punkt | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Gjeldende motor | 4,0 kW / 5 HK | 5,5 kW / 7,5 HK |
| Nominell kapasitet | 5,9 kVA | 11 kVA |
| Inngangsstrøm | 32 A | 45 A |
| Utgangsstrøm | 17 A | 25 A |
| AC inngangsspenning | AC 1 PH 220 V (-15 %) til 240 V (+10 %) | |
| Maks. DC inngangsspenning | 450 VDC | |
| Anbefalt Voc-område | 360 til 430 VDC | |
| Anbefalt MPPT-område | 250 til 350 VDC | |
| Startspenningsområde | 160 til 450 VDC, parameterjusterbar | |
| Nominell utgangsspenning | 3 PH eller 1 PH 220 V AC | |
| Støynivå | 50 dBA maks. |
| Modell | 37±1 V-moduler, 250 W±5 Wp | 45±1 V-moduler, 300 W±5 Wp | ||
| Moduler per streng | Strenger | Moduler per streng | Strenger | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Punkt | Spesifikasjon |
| Nominell frekvens | 50/60 Hz |
| Inngangsfrekvensområde | ±5 % (47,5 til 63 Hz) |
| Utgangsspenning | 0 til inngangsspenning |
| Utgangsfrekvens | 0,1 til 500 Hz |
| Maksimal frekvens | 0 til 500 Hz (SVC og V/F-kontroll) |
| Bærefrekvens | 0,8 kHz til 8 kHz, justert automatisk til belastning (opptil 16 kHz støttes) |
| Frekvensoppløsning | Digital innstilling 0,01 Hz; analog innstilling 0,025 % av maksimal frekvens |
| Kontrollmodus | Sensorløs vektorkontroll (SVC); V/F kontroll |
| Startmoment | 0,5 Hz / 150 % (SVC) |
| Fartsområde | 1:100 (SVC) |
| Hastighetsstabilitetsnøyaktighet | ±0,5 % (SVC) |
| Overbelastningskapasitet | 150 % merkestrøm i 60 s; 170 % i 12 s; 190 % i 1,5 s |
| Dreiemomentøkning | Automatisk dreiemomentøkning; manuell forsterkning 0,1 % til 30,0 % |
| V/F kurve | Lineær, flerpunkts- og kvadratisk kurve (1,2 / 1,4 / 1,6 / 1,8 / 2,0 effekt) |
| V/F-separasjon | Full separasjon, halv separasjon |
| Akselerasjon / retardasjon | Lineær eller S-kurve, 0,0 til 6500,0 s |
| DC bremsing | Startfrekvens 0,00 Hz til maksimal frekvens; tid 0,0 til 36,0 s; nåværende 0,0 % til 100,0 % |
| JOG-kontroll | JOG-frekvens 0,00 Hz til maksimal frekvens (standard 5 Hz); akselerere/decelerere 0,0 til 6500,0 s |
| Innebygd PID | Ja, for trykk, flow eller temperatur lukket sløyfe uten ekstern kontroller |
| AVR | Utgangsspenningen holdes stabil når nettspenningen svinger |

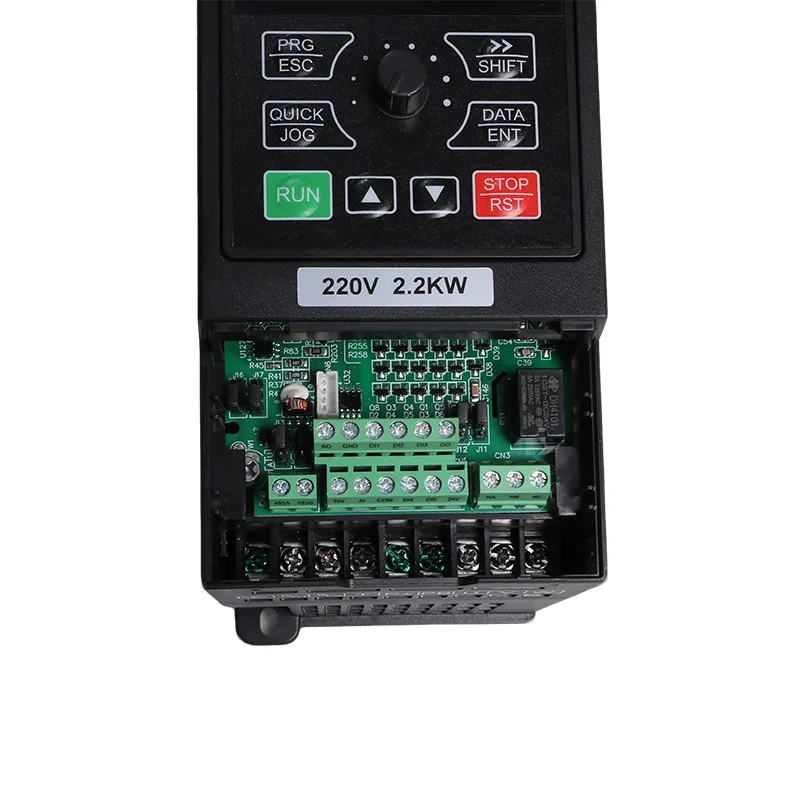

| Inngangsterminaler | 5 digitale innganger, DI5 støtter høyhastighetspuls opp til 50 kHz; 1 analog inngang 0-10 V eller 0-20 mA; 1 tastaturpotensiometerinngang |
| Utgangsterminaler | 1 høyhastighets pulsutgang opptil 50 kHz; 1 reléutgang; 1 analog utgang 0-20 mA eller 0-10 V |
| Kommunikasjon | RS485, Modbus RTU |
| Beskyttelse | Motorkortslutningsdeteksjon ved påslag, utgangsfasetap, overstrøm, overspenning, underspenning, overtemperatur, overbelastning, underbelastning, svakt lys |
| Driftstemperatur | -10°C til 50°C; redusere 1 % per 1 °C over 40 °C |
| Lagringstemperatur | -20°C til 60°C |
| Fuktighet | Under 95 % RF, ingen kondens |
| Høyde | Under 1000 m; nedjustere 1 % per 100 m fra 1000 til 3000 m |
| Vibrasjon | Under 5,9 m/s² (0,6 g) |
| Innkapsling | IP20, veggfeste eller skap, vertikal installasjon |
| Distribusjonssystem | TN, TT |
| EMC / sikkerhet | IEC 61800-3 (C3); IEC 61800-5-1 |
4,0 kW og 5,5 kW modeller gir 17 A og 25 A utgangsstrøm. SVC-startmoment er spesifisert til 150 % ved 0,5 Hz, med overbelastningskapasitet på 150 % merkestrøm i 60 sekunder. Deres 32 A og 45 A inngangsstrømklassifiseringer gjør riktig valg av forsyning, bryter og kabel avgjørende.
4,0 kW-modellen bruker to strenger og 5,5 kW-modellen bruker tre. Hold arrayet innenfor det anbefalte 360–430 VDC åpen kretsområdet og maksimalt 450 VDC; bruk en PV-bryter og en kombinasjonsboks for parallelle strenger.
Underbelastningsbeskyttelse og konfigurerbar vannnivådeteksjon støtter pumpeavstenging og omstartslogikk når de riktige inngangene og parameterne er satt.
P8-00 velger solpumpemodus eller generell modus. Sistnevnte støtter SVC/V/F-styring, innebygd PID og RS485 Modbus RTU.
Bruk en type II overspenningsvern når arrayet er mer enn 10 m fra stasjonen. Håndboken anbefaler en utgangsreaktor når pumpekabelen overstiger 50 m.
4,0kW/5,5kW 1-faset 230V solcellepumpe og generell inverter VFD er beregnet for installasjoner som trenger 4,0 kW eller 5,5 kW motorkapasitet, men som ikke kan bruke en trefaset strømforsyning. Solpumpekonfigurasjonen er egnet for vannapplikasjoner, mens generell modus utvider bruken til kompatibelt motordrevet utstyr.
5,5 kW-modellen har en oppført inngangsstrøm på 45 A. Tilførselen, bryteren og kabelen må være klassifisert for installasjonsstrømmen og gjeldende elektriske krav. Solenergidrift kan redusere mengden energi som trekkes fra nettet når solenergi er tilgjengelig, men faktisk nettbruk avhenger av matrisen, pumpebelastningen og driftsforholdene.
Den anbefalte array-konfigurasjonen gir mer fotovoltaisk kapasitet for den høyere rangerte 5,5 kW-modellen. Tabell B viser tre parallelle strenger for 5,5 kW-versjonen og to for 4,0 kW-versjonen. Bekreft arrayens totale effekt, streng åpen kretsspenning og strøm mot modulens og omformerens spesifikasjoner.
PV- og netttilkoblinger, koblingsenheter og parameterinnstillinger må følge iMaster-manualen for den valgte driftsmodusen. Ikke lukk solcelle- og nettbrytere samtidig med mindre den spesifiserte kretsen og beskyttelsesarrangementet uttrykkelig tillater det. Innstillinger for igangkjøring og omstilling, inkludert P8-15, bør brukes i henhold til produsentens koblingsskjema.
Dimensjoner kabelen i henhold til array-strøm, kabellengde, installasjonsforhold og gjeldende elektriske krav. Bruk kabel som er egnet for utendørs fotovoltaisk service. Installasjonsveiledningen spesifiserer en DC-bryter på PV-inngangen og en fotovoltaisk kombinasjonsboks når strenger er koblet parallelt.
Underlastbeskyttelse er gitt for å oppdage forhold som tap av vannbelastning. Den medfølgende parameterinformasjonen viser et 25 % deteksjonsnivå, en 60 s bekreftelsestid og en 120 s tilbakestillingsforsinkelse. Hvis en nivåsonde brukes og svikter, kan frekvensomformeren rapportere E43. Verifiser de konfigurerte tersklene og forsinkelsene mot den faktiske pumpen og installasjonen.
Ja. P8-00 velger solpumpemodus eller generell modus. Generell modus støtter SVC- eller V/F-kontroll, innebygd PID og Modbus RTU. CSIVEI kan stille inn den forespurte modusen før forsendelse, og driftsmodusen kan endres senere gjennom parameterinnstillingen når applikasjonen og kablingen er egnet.
OEM-merkevarebygging og parameterkonfigurasjon før forsendelse kan diskuteres ved forespørsler. Oppgi nødvendig mengde og etikettkunstverk slik at CSIVEI kan bekrefte tilgjengelig arrangement, pris og tidsplan.
