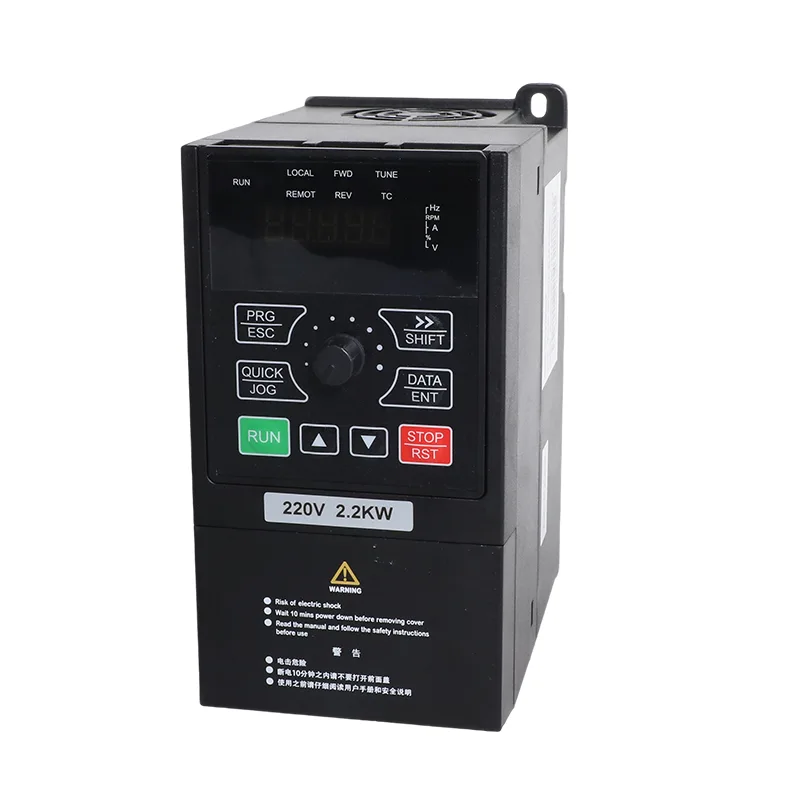

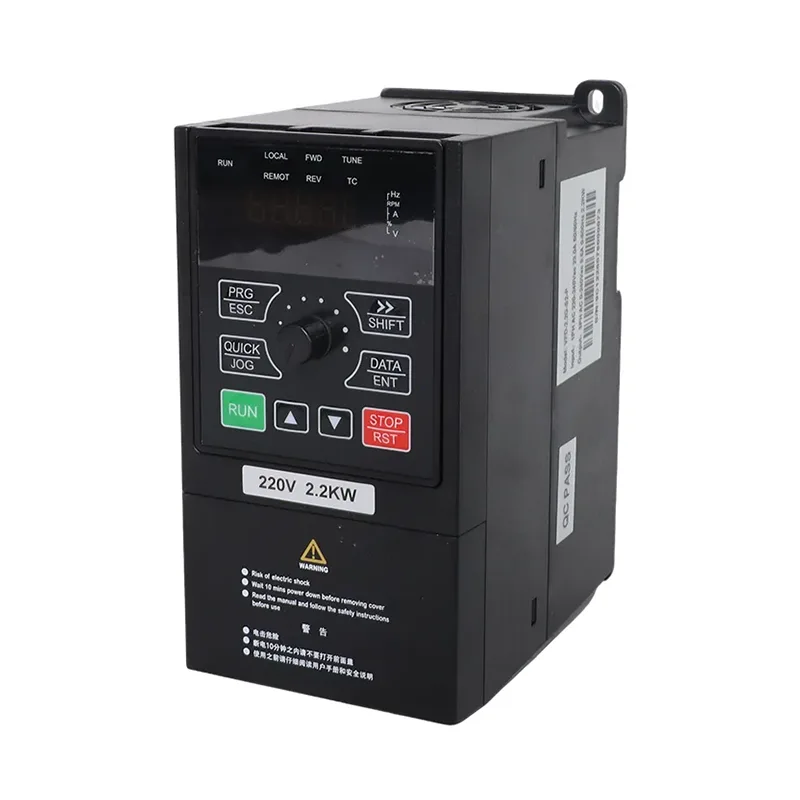

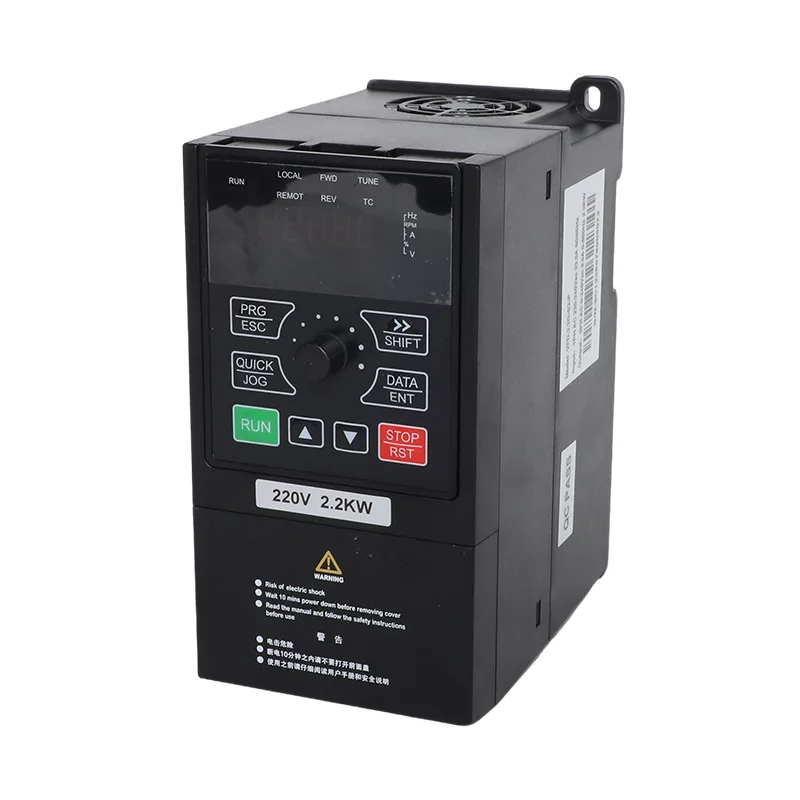

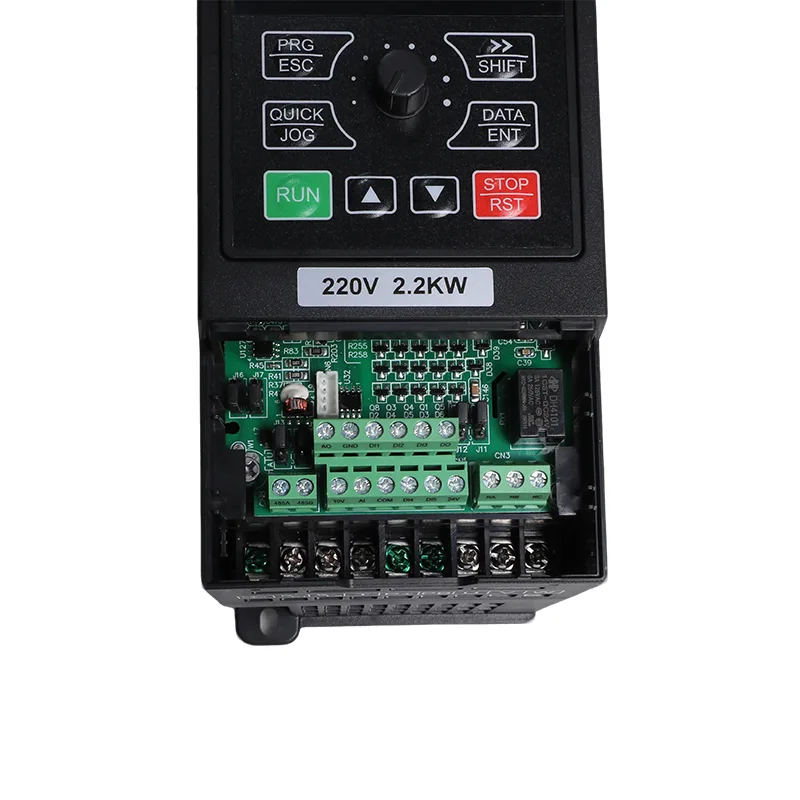

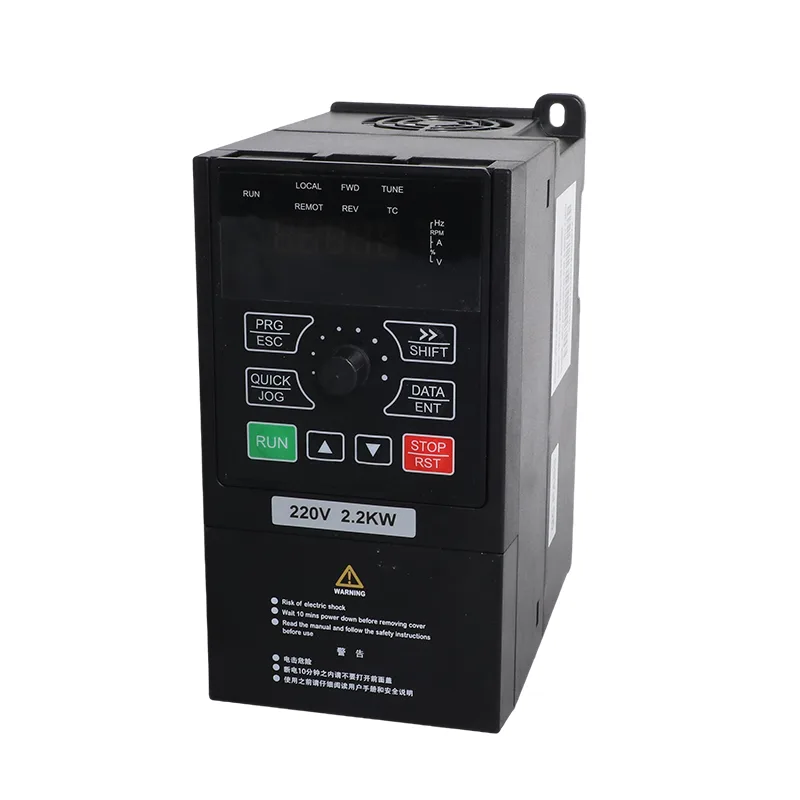

15-22kW 3-faset 380V solcellepumpe og generell inverter VFD

CSIVEI iMaster VFD-PC10-serien inkluderer 15 kW, 18,5 kW og 22 kW trefase invertermodeller. De tilsvarende modellnumrene er VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK og VFD-PC10-22G-T4-MK. Deres oppførte utgangsstrømmer er henholdsvis 32 A, 37 A og 45 A for motorapplikasjoner som oppfyller frekvensomformerens elektriske krav.

15-22kW 3-faset 380V solcellepumpe og generell inverter VFD støtter to driftskonfigurasjoner: solpumpemodus og generell invertermodus. Solpumpemodus bruker en fotovoltaisk gruppe som likestrømkilde og inkluderer MPPT-kontroll. Generell modus gir variabel frekvens motorkontroll ved bruk av sensorløs vektorkontroll (SVC) eller V/F-kontroll.

Hovedkretsdiagrammene som leveres for dette effektområdet identifiserer P+- og PB-terminaler for tilkobling av en ekstern bremsemotstand. Denne koblingen er relevant når applikasjonen krever en bremsemotstand for kontrollert retardasjon. Motstandsvalg, kabling og driftsgrenser må følge den aktuelle modellens tekniske dokumentasjon.

Modellspesifikasjoner

Sjekk motorens merkeskilt og omformerens nominelle utgangsstrøm før du velger modell. Frekvensomformerens kW-verdi alene fastslår ikke egnethet for hver motor- eller pumpeoppgave. Bekreft gjeldende elektriske grenser mot dokumentasjonen for den eksakte modellen.

Tabell B. Anbefalt solcellepanelkonfigurasjon

Den medfølgende konfigurasjonstabellen viser ulike modulmengder for 15 kW, 18,5 kW og 22 kW modellene. Disse arrangementene bør behandles som referansekonfigurasjoner og kontrolleres mot PV-modulens datablad og forholdene på stedet før installasjon.

Den nominelle PV-arrayeffekten ovenfor beregnes fra den oppgitte modulwatt og mengde. Det er ikke en erstatning for et komplett PV-systemdesign.

PV-strengspenning

Den oppførte maksimale DC-inngangsspenningen er 900 VDC. Det anbefalte spenningsområdet for åpen krets er 550–750 VDC, og det anbefalte driftsområdet for MPPT er 450–600 VDC. Disse verdiene beskriver ulike driftsgrenser og bør ikke brukes om hverandre.

Før du fullfører et strengarrangement, beregne forventet åpen kretsspenning ved å bruke den valgte modulens Voc og temperaturkoeffisient. Beregningen må ta hensyn til stedets forventede minimumstemperatur. Kontroller at den beregnede strengspenningen for kaldt vær forblir innenfor omformerens maksimale DC-inngangsgrense og at normal driftsspenning er egnet for det spesifiserte MPPT-området.

DC-Side System Design

PV-strenger, DC-kabling, isolatorer, overstrømsbeskyttelse, overspenningsvern og kombineringsutstyr bør betraktes som en del av den totale installasjonen. De nødvendige enhetene og deres klassifiseringer avhenger av array-konfigurasjonen, ledningsarrangementet, kabelruten og gjeldende elektriske krav.

For parallelle strenger, bekreft den nødvendige kombinasjons- og strengbeskyttelsesarrangementet med omformerens installasjonshåndbok og PV-systemdesigneren. Krav til overspenningsvern bør også bestemmes fra installasjonsoppsettet og gjeldende instruksjoner. Ikke velg DC-beskyttelsesenheter utelukkende fra omformerens merkeeffekt.

Tabell C. Generelle spesifikasjoner (samme på tvers av iMaster-serien)

Driftsmoduser

1. Solpumpemodus

Solar pumpe-modus er beregnet for pumpeapplikasjoner drevet av en fotovoltaisk gruppe. De listede kontrollfunksjonene inkluderer maksimal strømpunktsporing (MPPT) og logikk for beskyttelse mot svakt lys.

Mengden strøm som er tilgjengelig for pumpen, avhenger av solinnstråling, PV-array-konfigurasjonen, motorkravene, pumpens egenskaper og forholdene på stedet. Arrayet må derfor utformes rundt omformerens spenningsgrenser samt nødvendig vannforsyningsplikt.

Hvis nett- eller generatorbackup er nødvendig, bekrefter du inngangskoblingsarrangementet og ledningene mot gjeldende modelldiagram. Eksterne bryterkomponenter kan være nødvendig avhengig av det konfigurerte systemet; ikke anta at alle kildebyttefunksjoner er inneholdt i omformeren.

2. Invertermodus for generell bruk

Generell modus gir variabel frekvenskontroll for kompatibelt motordrevet utstyr. De listede funksjonene inkluderer SVC- og V/F-kontroll, PID, justerbar akselerasjon og retardasjon, og RS485 Modbus RTU-kommunikasjon.

Driftsmodus velges gjennom parameter P8-00 i henhold til den medfølgende konfigurasjonen. Riktig modus og kontrollparametere bør bekreftes under igangkjøring, ved å bruke instruksjonene for den spesifikke modellen og fastvareversjonen.

Tekniske funksjoner

1. Tilkobling av ekstern bremsemotstand

Hovedkretsskjemaene for 15 kW, 18,5 kW og 22 kW modellene identifiserer P+ og PB terminaler for en ekstern bremsemotstand. Denne koblingen kan være relevant når en applikasjon krever kontrollert retardasjon i stedet for å la motoren løpe til stopp.

Behovet for en bremsemotstand avhenger av lasttreghet, retardasjonskrav og driftsplikt. Bekreft motstandsspesifikasjoner, ledningskrav og tillatte bremseforhold i gjeldende håndbok før installasjon.

2. Overbelastningskapasitet

De medfølgende generelle spesifikasjonene viser følgende kortsiktige overbelastningsklasser:

Disse karakterene beskriver den oppførte overbelastningskapasiteten. De garanterer ikke på egen hånd at en bestemt motor kan starte vellykket. Valget bør ta hensyn til motorens merkestrøm, pumpebelastning, akselerasjonstid og tiltenkt startsekvens.

3. Motorstyring og PID

De listede kontrollmodusene er sensorløs vektorkontroll (SVC) og V/F-kontroll. Under SVC viser den generelle spesifikasjonen et startmoment på 150 % ved 0,5 Hz, et hastighetsområde på 1:100 og hastighetsstabilitetsnøyaktighet på ±0,5 %.

Den innebygde PID-funksjonen er oppført for lukket sløyfekontroll av variabler som trykk, strømning og temperatur. Nødvendige sensorer, tilbakemeldingssignaler og kontrollsekvens må konfigureres for den aktuelle applikasjonen.

4. Beskyttelsesfunksjoner

De oppførte beskyttelsesfunksjonene inkluderer:

• Motorkortslutningsdeteksjon ved påslag
• Utgangsfase-tap beskyttelse
• Overstrømsbeskyttelse
• Overspennings- og underspenningsvern
• Overtemperaturbeskyttelse
• Over- og underlastbeskyttelse
• Svak-lys beskyttelse

Den medfølgende kilden viser også alarmer knyttet til svak solinngang, full tank, mangel på vann og underbelastning av motoren. Alarmkoder og betydninger bør kontrolleres mot den nøyaktige modellens manual før de brukes til installasjon eller feilsøking.

5. Kontrollplattform og kommunikasjon

Den medfølgende produktinformasjonen sier at modellene på 15 kW, 18,5 kW og 22 kW bruker samme kontrollplattform, med konsistent terminaloppsett, parameternummerering og betjening av tastaturet på tvers av de tre klassifiseringene. Bekreft gjeldende kabling og parameterdetaljer for den medfølgende modellen før igangkjøring.

RS485-kommunikasjon med Modbus RTU er oppført som standard for serien. Tilgjengelige overvåkingsverdier og kontrollregistre bør verifiseres i kommunikasjonsregisterkartet for gjeldende versjon.

Typiske applikasjoner

1. Landbruksvanning

Driften kan evalueres for vanningspumper som forsyner kanalnettverk, store vanningssoner eller andre landbruksvannsystemer. Motorstrøm, nødvendig vannstrøm, totalt dynamisk trykkhøyde, PV-array-konfigurasjon og daglige driftskrav bør kontrolleres før du velger modell.

2. Kommunal vannforsyning

For inntak av råvann, overføring til behandlingsanlegg eller forsyning til distribusjonsreservoarer, bør valget ta hensyn til pumpedrift, motordata, kontrollkrav og tilgjengeligheten til den tiltenkte kraftkilden.

3. Gruveavvanning

I gruve- og gropvannsapplikasjoner, bekreft pumpemotorens karakter, forventet lastvariasjon, nødvendig driftsvarighet og installasjonsforhold. Omformeren må tilpasses de faktiske motor- og anleggskravene.

4. Akvakulturvannutveksling

For fiske- og rekeoppdrettsanlegg med regelmessige krav til vannutveksling, kan drivverket vurderes for kompatibelt pumpeutstyr. Systemdesignet bør ta hensyn til nødvendig vannvolum, pumpeplan og tilgjengelig sol- eller vekselstrøm.

5. Industriell vannoverføring og kjøling

I generell modus kan frekvensomformeren evalueres for kompatible industrielle vannoverførings-, kjølekrets- og prosessvannapplikasjoner som krever motorkontroll med variabel frekvens.

6. Vifter, vifter og andre prosessdrev

Den generelle konfigurasjonen kan vurderes for kompatible vifter, blåsere og annet motordrevet utstyr. Bekreft belastningsegenskaper, motordata, retardasjonskrav og eventuelt behov for en ekstern bremsemotstand før du velger modell.

Installasjons- og utvalgshensyn

1. Tilpass stasjonen til motoren

Sjekk motorens merkeskilt for merkeeffekt, strøm, spenning og frekvens. Sammenlign motorens merkestrøm med den valgte modellens utgangsstrøm og evaluer kravene til belastning og akselerasjon før du bekrefter omformerens karakter.

2. Bekreft behovet for en bremsemotstand

Der kontrollert retardasjon er nødvendig, evaluer om en ekstern bremsemotstand er passende for applikasjonen. Kontroller motstandsklassifiseringen, terminalarrangementet, kablingen og bremsegrensene mot den modellspesifikke dokumentasjonen.

3. Gjennomgå lengden på utgangskabelen

Den medfølgende kilden identifiserer en utgangsreaktoranbefaling for pumpeinstallasjoner der driv-til-motor-kabelen overstiger 50 m. Sjekk den relevante håndboken for gjeldende kabellengdeveiledning, reaktorkrav og installasjonsforhold. Vurder motorisolasjonen og kabelarrangementet når du vurderer utgangstilkoblingen.

4. Bekreft PV-beskyttelse og kabling

Sjekk arraydesign, parallellstrengarrangement, DC-isolator, overstrømsbeskyttelse, kombineringsutstyr og krav til overspenningsvern. De riktige enhetene og klassifiseringene bør følge invertermanualen, PV-design og gjeldende elektriske standarder.

5. Redegjør for temperatur og høyde

Den oppførte driftstemperaturen er -10°C til 50°C, med et reduksjonskrav på 1 % per 1°C over 40°C. Den oppførte høydeveiledningen krever en reduksjon på 1 % per 100 m fra 1000 m til 3000 m. Bekreft gjeldende installasjonskrav for den aktuelle modellen, inkludert eventuelle tilleggskrav i større høyder.

6. Følg igangkjøringsprosedyren

Konfigurer motordata, kommandokilde, kontrollmodus og akselerasjons- eller retardasjonsinnstillinger i henhold til modellens instruksjoner. Den medfølgende FAQ identifiserer parametere F3-00 til F3-04 for motordata og anbefaler autotuning før første gangs bruk. Følg den faktiske modellens manual for fullstendig igangkjøringsprosedyre.

Ofte stilte spørsmål

1. Hvorfor har 15 kW til 22 kW modellene bremsemotstandsterminaler?

Det medfølgende hovedkretsskjemaet identifiserer P+- og PB-terminaler for tilkobling av ekstern bremsemotstand på 15 kW, 18,5 kW og 22 kW-modellene. Hvorvidt en motstand er nødvendig, avhenger av kravene til belastning, treghet og retardasjon. For andre effektklassifiseringer, kontroller terminaloppsettet og bremsemotstanden før du bestiller.

2. Kan 22 kW-modellen starte en 22 kW nedsenkbar pumpe?

Egnetheten må vurderes ved å bruke motorens merkestrøm, startkrav, pumpebelastning og akselerasjonsinnstillinger. Det oppførte SVC-startmomentet er 150 % ved 0,5 Hz, og serieoverbelastningsgraden er 150 % av merkestrømmen i 60 sekunder. Disse tallene garanterer ikke kompatibilitet med hver 22 kW nedsenkbare pumpe. Konfigurer motorens navneskiltdata og følg gjeldende instruksjoner for automatisk justering og igangkjøring.

3. Hvilken DC-beskyttelse kreves for en seks-strengs PV-array?

Den medfølgende installasjonsinformasjonen krever en DC-klassifisert bryter ved PV-inngangen, en PV-kombinasjonsboks hvor parallelle strenger kombineres, og en type II overspenningsbeskyttelsesenhet for den angitte array-avstandstilstanden. Bekreft nøyaktige enhetsklassifiseringer, plassering og kabelavstandskrav mot installasjonshåndboken og PV-systemets design før igangkjøring.

4. Hvordan påvirker reduksjon i en 22 kW installasjon?

Den oppførte temperaturreduksjonen er 1 % for hver 1 °C over 40 °C, med et driftstemperaturområde på -10 °C til 50 °C. Den oppførte høydereduksjonen er 1 % per 100 m fra 1000 m til 3000 m. Den medfølgende kilden identifiserer også et isolasjonstransformatorkrav over 2000 m; verifiser dette kravet og dets betingelser i den nøyaktige modellens manual før installasjon.

5. Hvilke overvåkingsfunksjoner er tilgjengelige gjennom Modbus?

RS485 Modbus RTU er oppført som kommunikasjonsgrensesnitt. Den medfølgende kilden identifiserer U0-overvåkingsgruppen som inkludert utgangsstrøm, utgangseffekt, bussspenning, digital inngangs- og utgangsstatus og forsyningsmodus ved U0-49. Bekreft registerkartet og tilgjengelige data for den medfølgende fastvareversjonen før integrering.

6. Kan disse modellene fungere som omformere for generell bruk i stedet for solpumpedrift?

Den medfølgende produktinformasjonen identifiserer solpumpemodus og generell modus som konfigurasjonsalternativer. Generelle funksjoner inkluderer SVC- eller V/F-kontroll, PID og Modbus RTU, mens modellene på 15 kW til 22 kW også har P+- og PB-terminaler identifisert for en ekstern bremsemotstand. Parameter P8-00 er spesifisert som parameter for modusvalg i det leverte materialet. Bekreft riktig innstilling og tillatt konverteringsprosedyre i den modellspesifikke håndboken.

7. Deler 15 kW, 18,5 kW og 22 kW modellene samme kontrollplattform?

Den medfølgende produktinformasjonen sier at de tre klassifiseringene deler en kontrollplattform, inkludert konsistent parameternummerering, betjening av tastaturet og konvensjoner for terminaloppsett. Nominell strøm og effekt varierer etter modell, så valg og kabling må fortsatt følge spesifikasjonene og diagrammene for den nøyaktige enheten.
