0,75-2,2kW 3-faset 380V solcellepumpe og generell inverter VFD

Csivei-fabrikkens 0,75-2,2kW 3-fasede 380V solpumpe og generell inverter VFD har høyspent DC-inngangsområde. Maksimal DC-inngang er 900 VDC, med et anbefalt spenningsområde for åpen krets på 550–750 VDC og et MPPT-område på 450–600 VDC. Det justerbare startspenningsområdet er 300–900 VDC. Disse verdiene gir grunnlaget for valg av panelstrengen vist i den anbefalte matrisetabellen.

Serien dekker tre motoreffekter: 0,75 kW, 1,5 kW og 2,2 kW. Deres nominelle utgangsstrøm er henholdsvis 2,1 A, 3,8 A og 5,1 A. Hver modell er designet for en trefaset 380 V AC-forsyning og kan også fungere med en riktig konfigurert solcellepanel i solpumpemodus. Valget av driftsmodus avgjør om frekvensomformeren brukes til solenergipumping eller som en generell omformer.

For modulalternativene som er oppført, bruker den anbefalte matrisen én streng med 18 moduler vurdert til 250 W (37±1 V) eller én streng med 15 moduler vurdert til 300 W (45±1 V). Høyere PV-strengspenning kan bety lavere likestrøm for et gitt effektnivå, noe som kan hjelpe til med å håndtere kabelstrøm og spenningsfall på lengre kjøringer. Endelig strengdesign må bruke de faktiske modulelektriske dataene og holde arrayets maksimale åpen kretsspenning innenfor stasjonens grense.

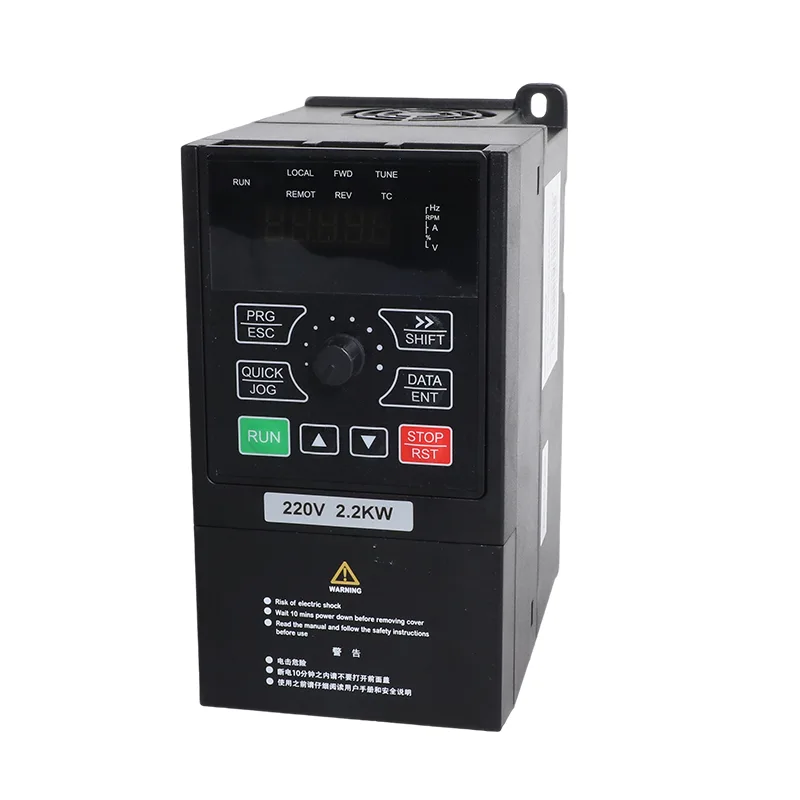

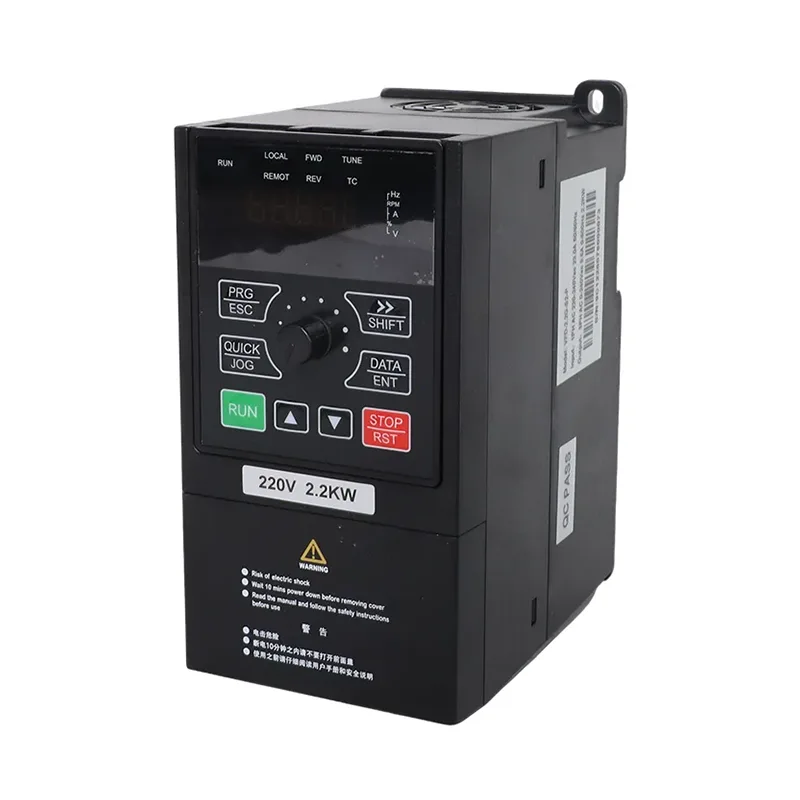

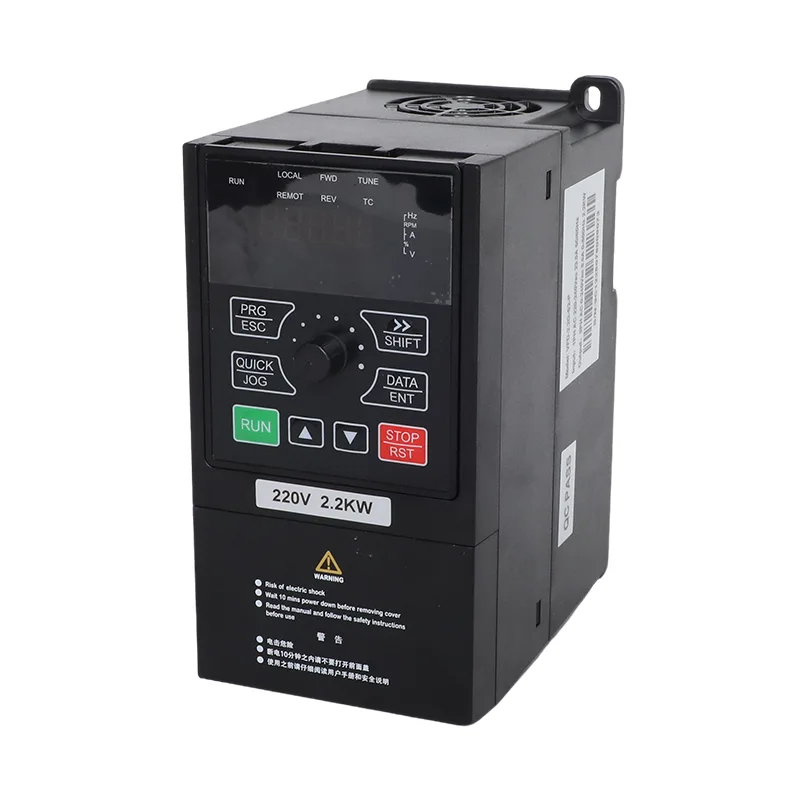

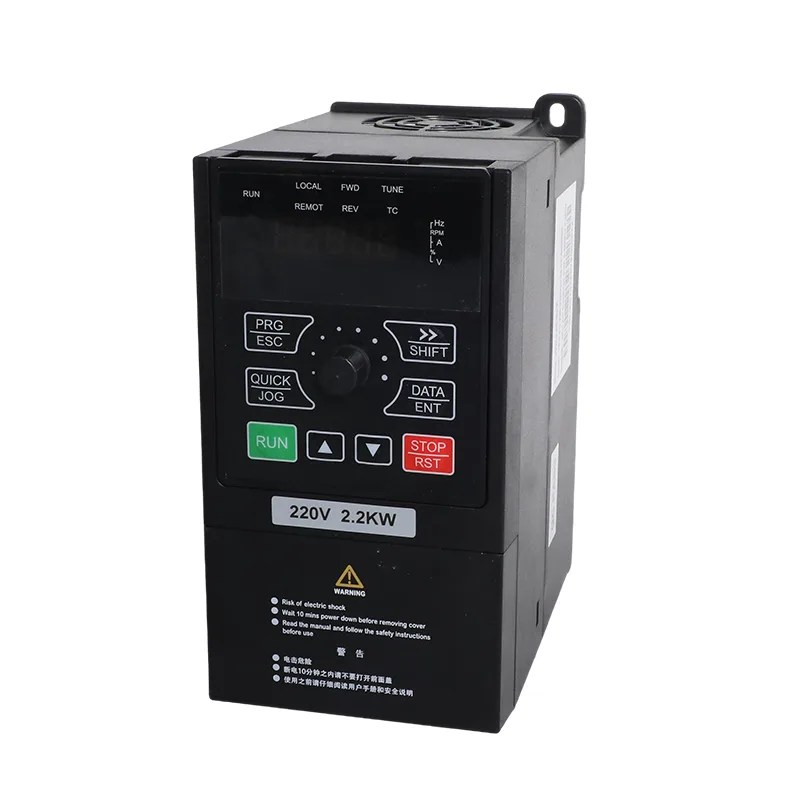

De tre modellene deler et kompakt chassis som måler 171 × 86 × 138 mm og veier omtrent 1 kg. Et monteringsfotavtrykk på 67,3 × 157,5 mm hjelper til med å passe omformeren inn i mindre styreskap eller utstyrsskap. Denne kompakte formen er nyttig der en liten pumpe eller maskin trenger variabel hastighetskontroll, men installasjonsplassen er begrenset.

To driftsmoduser på én stasjon

Solpumpemodus

Med P8-00 satt til 1, kjører frekvensomformeren i solpumpemodus. MPPT-sporing justerer driften som svar på tilgjengelig fotovoltaisk kraft, mens svak-lyslogikk og pumperelaterte beskyttelsesfunksjoner hjelper til med å håndtere skiftende solforhold. Strengespenningen, motoren og pumpekravene må alle kontrolleres når systemet spesifiseres.

Invertermodus for generell bruk

Med P8-00 satt til 0, kan den samme maskinvaren brukes for kompatible trefasemotorer uten solcellepanel. SVC- eller V/F-kontroll støtter motorhastighetsregulering, mens innebygd PID og RS485 Modbus RTU er tilgjengelig for passende trykk-, strømnings- eller prosesskontrollapplikasjoner. CSIVEI kan konfigurere den forespurte driftsmodusen før forsendelse; en senere modusendring gjøres gjennom de relevante parameterne og bør følge produktmanualen.

Spesifikasjoner

Tabell A. Modellvurderinger

Tabell B. Anbefalt solcellepanel

Tabell C. Generelle spesifikasjoner (samme på tvers av iMaster-serien)

Typiske applikasjoner

Dette effektområdet er beregnet for mindre trefasepumper og motordrevet utstyr der justerbar hastighet, solenergidrift eller begge deler er nyttig.

For pumpesystemer kan justerbar akselerasjon og retardasjon bidra til å styre hastigheten som strømningen bygger opp og faller med. Riktige rampeinnstillinger avhenger av pumpen, rørsystemet og hydrauliske forhold; de bør velges under igangkjøring i stedet for å antas bare fra motorkraft.

Tekniske høydepunkter

900 VDC-inngang for en enkeltstrengsarray

De anbefalte array-konfigurasjonene bruker 18 moduler på 250 W eller 15 moduler på 300 W i én streng. Omformeren støtter opptil 900 VDC, med et anbefalt Voc-område på 550–750 VDC og et MPPT-område på 450–600 VDC. Kontroller modulens faktiske åpen kretsspenning under temperaturforhold på stedet før du bekrefter strengen.

Solpumpe og generelle moduser

Sett P8-00 til 1 for solpumpemodus eller 0 for generell modus. Den samme plattformen kombinerer MPPT-basert solpumping med SVC/V/F-motorstyring, innebygd PID og Modbus RTU, slik at den kan betjene egnede pumpe- eller lette maskiner.

Svakt lys og pumpebeskyttelsesfunksjoner

P8-10 til P8-14 konfigurerer stopp og omstart ved svakt lys. Underbelastningsbeskyttelse og vannnivåinnganger kan også støtte pumpebeskyttelse når de er riktig kablet og konfigurert for installasjonen.

Kompakt ramme med integrert kontroll

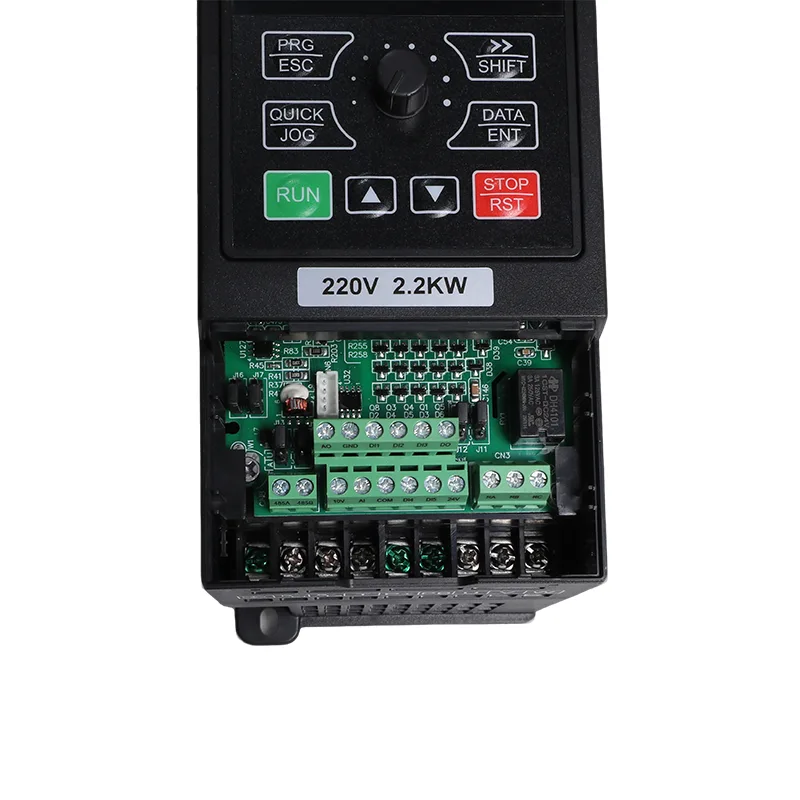

171 × 86 × 138 mm-chassiset veier omtrent 1 kg. Innebygd PID, fem digitale innganger, analog I/O og RS485 Modbus RTU gir lokale styrings- og integreringsalternativer uten å kreve en separat PID-kontroller for støttede lukkede sløyfeapplikasjoner.
