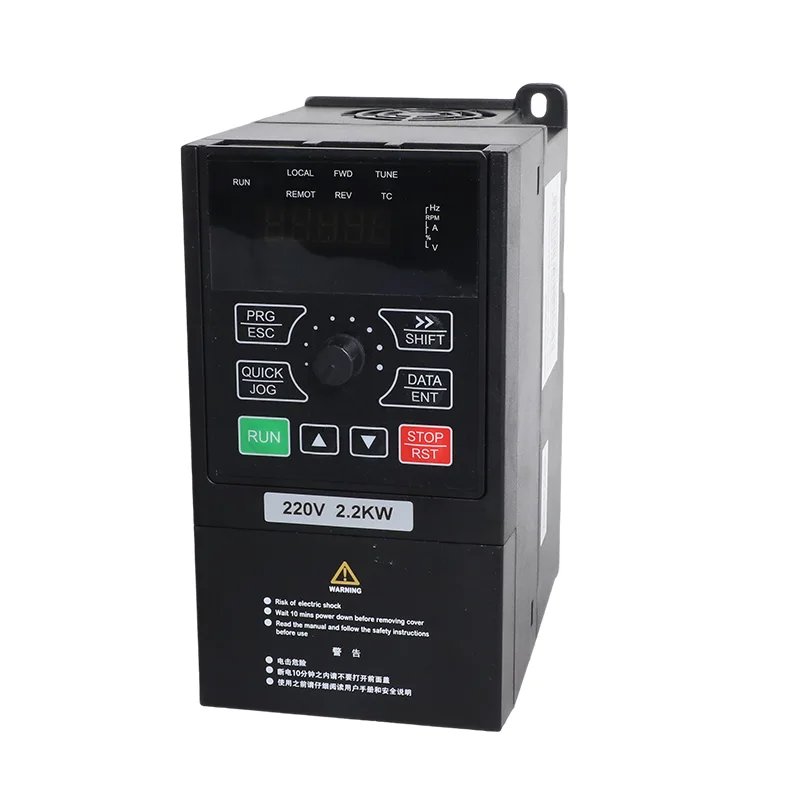

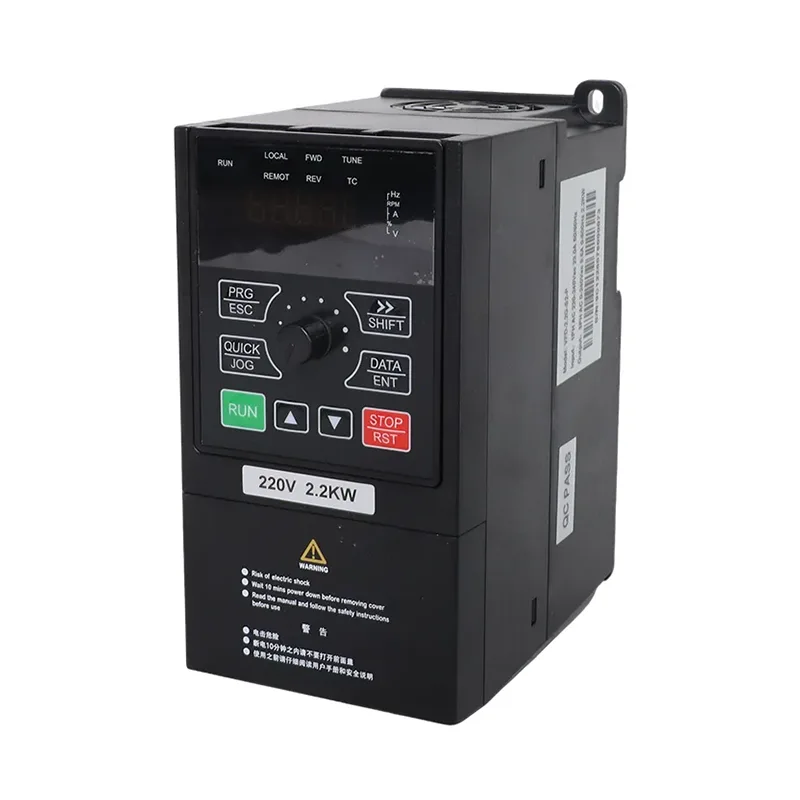

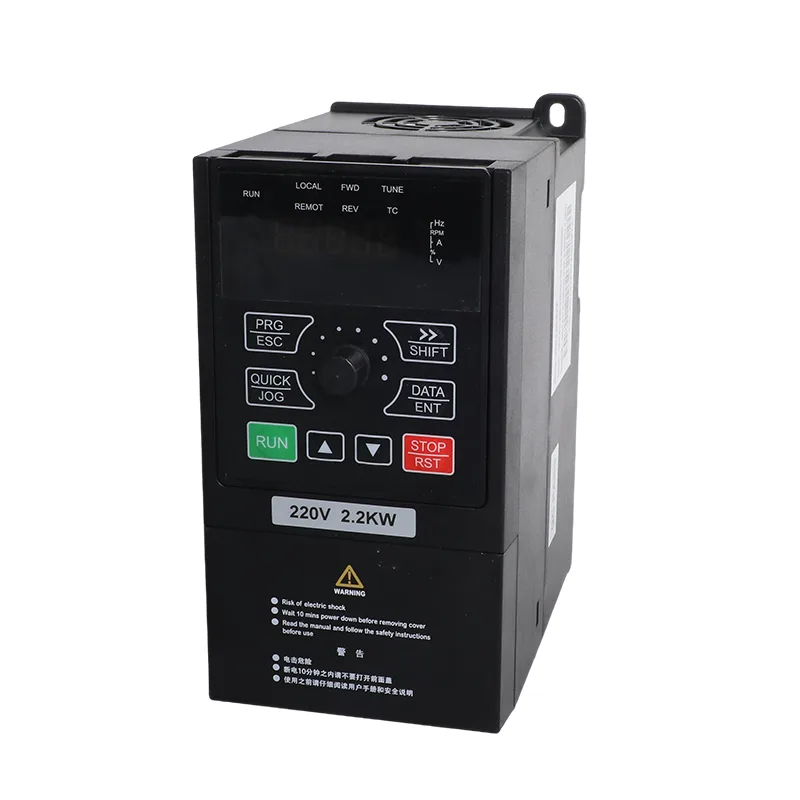

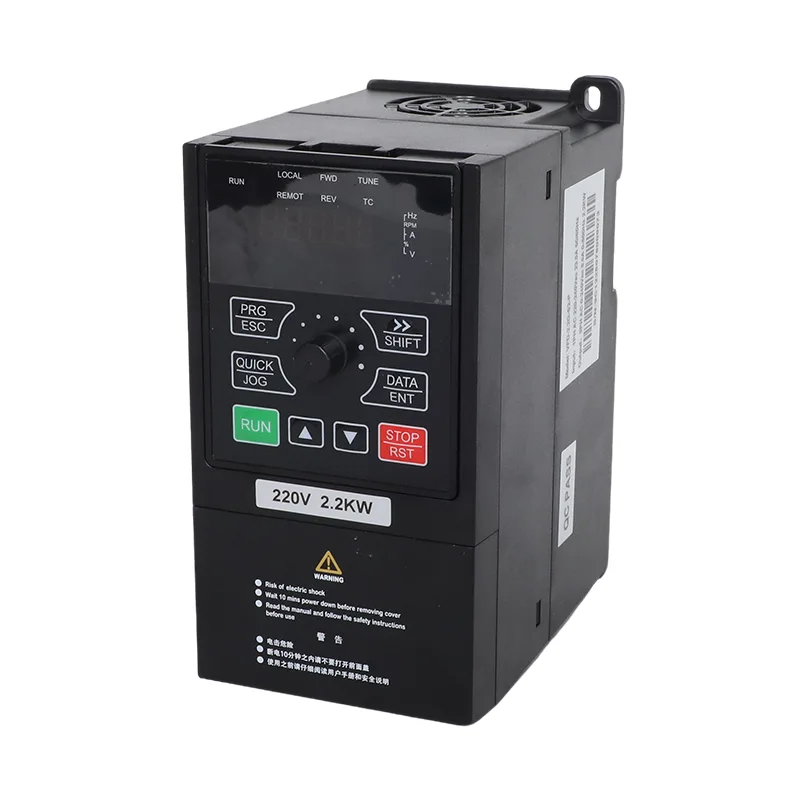

0,75-2,2kW 1-faset 230V solcellepumpe og generell inverter VFD

For kompakte pumpesystemer og lette maskineri levert av 220–240 V enfasestrøm, tilbyr CSIVEI, en Kina-basert produsent og leverandør, 0,75–2,2kW 1-faset 230V solcellepumpe og generell inverter VFD. VFD-PC10-serien inkluderer modellene på 0,75 kW, 1,5 kW og 2,2 kW, med nominelle utgangsstrømmer på henholdsvis 4 A, 7 A og 9,6 A. For kjøpsforespørsler, del motorens navneskilt og tiltenkt driftsmodus for å be om et tilbud for den aktuelle modellen. De oppførte inngangsstrømmene er henholdsvis 8,2 A, 14 A og 23 A, så forsyningskrets, kabel og beskyttelsesenhet må velges for den tilsvarende modellen.

Solenergipumping uten batteribank

I et direkte solpumpeoppsett mater PV-arrayen omformeren og omformeren driver pumpen; en batteribank er ikke nødvendig mellom dem. Der det er behov for vann utover tilgjengelige soltimer, kan en lagertank inneholde det pumpede vannet for senere bruk. Hvis sikkerhetskopiering av nett er en del av installasjonen, konfigurer kildevalgsparametere og ledninger for den tiltenkte driftssekvensen.

PV spenning og modularrangement

PV-konfigurasjonen til 0,75-2,2kW 1-faset 230V solarpumpe og generell inverter VFD er basert på en enkelt streng for hver listet modell. DC-inngangen er klassifisert opp til 450 VDC, med et anbefalt spenningsområde for åpen krets på 360–430 VDC og et MPPT-område på 250–350 VDC. Tabell B viser en streng med 11 moduler klassifisert 250 W (37±1 V) eller 9 moduler klassifisert 300 W (45±1 V). Dette er de anbefalte arrangementene vist i produktdataene; bekrefte den faktiske modulens åpen kretsspenning, inkludert dens økning ved den laveste forventede stedstemperaturen, før du avslutter strengen. Arrayen må forbli under omformerens maksimum 450 VDC.

Motoreffekt og oppsett

Nominell utgangsspenning er spesifisert som 3 PH eller 1 PH 220 V AC. For en kompatibel enfasemotor spesifiserer den medfølgende oppsettinformasjonen U- og V-utgang med P8-27 satt til 1. En trefaset 220 V-motor bruker U, V og W med P8-27 igjen på 0. Bekreft motorkablingen og parameterinnstillingen mot motorens navneskilt og produkthåndboken før systemet aktiveres.

For 0,75-2,2kW 1-faset 230V solarpumpe og generell inverter VFD, velger parameter P8-00 applikasjonsmodus: 1 for solpumpemodus og 0 for generell modus. P8-15 definerer separat kildedrift i solenergikonfigurasjonen: automatisk, kun solenergi eller bare nettstrøm. Å holde disse innstillingene adskilt bidrar til å matche stasjonen til den tiltenkte lednings- og kontrollsekvensen.

Spesifikasjoner

Typiske applikasjoner

Denne serien er beregnet for småskala pumping og lette maskiner der tilgjengelig forsyning er enfaset 230 V. Solenergidrift kan støtte vannpumping på dagtid, mens generell modus gir hastighetskontroll for kompatibelt motordrevet utstyr.

Omformeren støtter enten enfase eller trefase 220 V AC motorutgang, med forbehold om riktig motortilkobling og P8-27-innstilling. Denne fleksibiliteten kan være nyttig når du spesifiserer en frekvensomformer for en eksisterende pumpe eller maskin, men kravene til motorstrøm og belastning må holde seg innenfor den valgte modellens klassifisering.

CSIVEI 0,75-2,2kW 1-faset 230V solpumpe og generell inverter VFD kan bestilles for solpumping eller konvensjonell hastighetskontroll. Del motornavneskiltet, tiltenkt kontrollmodus og PV-modulspesifikasjoner når du ber om et tilbud, slik at modellen og den første konfigurasjonen kan tilpasses applikasjonen.

Tekniske høydepunkter

Solenergi, nett eller automatisk kildedrift

I solpumpemodus velger P8-15 automatisk drift (0), kun solenergi (1) eller bare nettstrøm (2). I automatisk modus angir P8-16 intervallet for nettdrift (60 minutter som standard) og P8-17 stiller inn forsinkelsen før du prøver solenergi igjen (4 sekunder som standard).

MPPT for en enkeltstrengsarray

Den anbefalte matrisen er én streng med 11 × 250 W-moduler eller 9 × 300 W-moduler. Hold åpen kretsspenning innenfor det anbefalte 360–430 VDC-området og under maksimalt 450 VDC; MPPT-området er 250–350 VDC.

Integrert pumpe- og nivåbeskyttelse

Underbelastningsdeteksjon er aktivert som standard på et 25 %-nivå med en 60-sekunders bekreftelsesperiode. Flottørbrytere kan kobles til DI2 og DI3, og feil E43 indikerer en nivåsondefeil når det overvåkingsarrangementet brukes.

To driftsmoduser i én stasjon

P8-00 velger solpumpemodus (1) eller generell modus (0). Generell drift gir SVC/V/F-kontroll, innebygd PID og Modbus RTU over RS485, slik at den samme drivplattformen kan betjene kompatible pumper, vifter og andre små maskiner.
