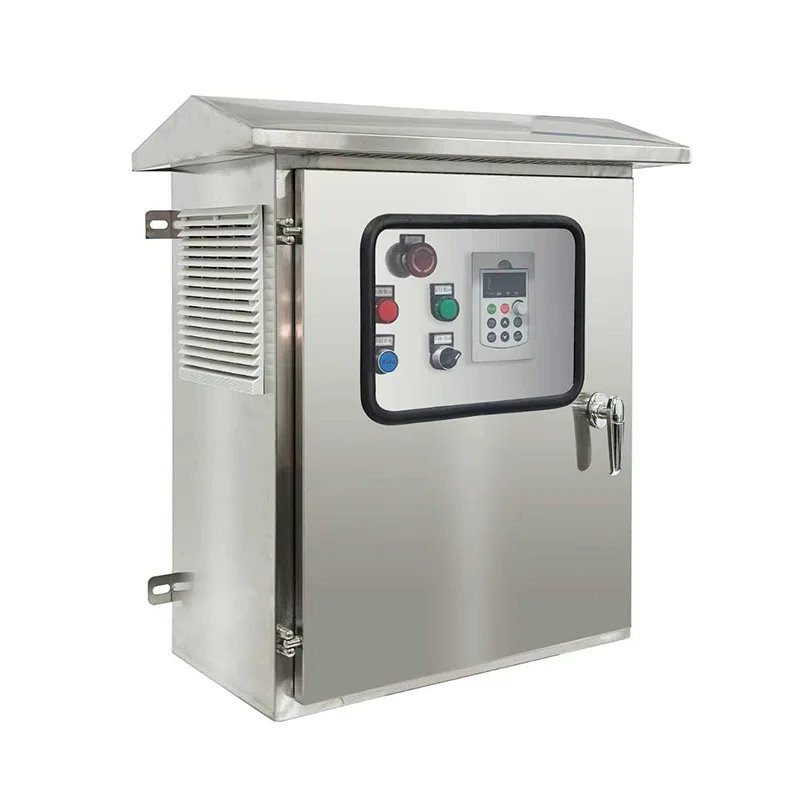

Solar pumping inverter kabinett

Plassert i et robust gulvstående stålskap klassifisert IP54 eller høyere, integrerer dette invertersystemet hele kraftkonverteringskjeden – DC-inngangsbeskyttelse, flere MPPT-inngangskanaler, et drivtrinn med variabel frekvens, AC-utgangsfiltrering og en omfattende systemkontroller – alt forhåndskablet og fabrikktestet for rask feltdistribusjon. Effekten spenner fra 2,2 kW til over 250 kW, og støtter enfase- og trefase AC-pumpemotorer ved standardspenninger. Den avanserte MPPT-algoritmen oppnår >99 % sporingseffektivitet, og justerer dynamisk motorhastighet i sanntid ettersom solinnstrålingen endres i løpet av dagen, og sikrer maksimal daglig vanntilførsel. Et hybrid inngangsalternativ aksepterer et AC-nett eller en dieselgenerator backup-forsyning, og bytter automatisk for å opprettholde vannproduksjonen under overskyede perioder eller nattdrift. Integrerte systembeskyttelser dekker tørrkjøring, overbelastning, overspenning, underspenning, fasetap og kortslutning, mens automatisk dvale- og vekkelogikk basert på en brukerinnstilt minimumseffektterskel beskytter pumpen og panelene. En grafisk berøringsskjerm HMI viser strøm-, spennings-, strømnings- og energidata i sanntid, med RS485 og valgfrie GPRS/4G/Wi-Fi-grensesnitt som muliggjør ekstern overvåking og integrering i SCADA- eller IoT-plattformer via Modbus. Alle strømkomponenter er plassert i et klimakontrollert kabinett med filtrert tvungen luftkjøling, overspenningsvern og full overensstemmelse med gjeldende IEC og lokale nettstandarder.

2.Ideelle applikasjoner

Designet for pålitelig vannforsyning året rundt der nettstrøm er upålitelig eller fraværende, gir Solar Pumping Inverter Cabinet autonom, uovervåket pumpekontroll for landbruks-, samfunns- og industrivannsystemer.

Landbruksvanning og jordbruk

Storskala vanningsordninger, dryppfôrsystemer og senteroperasjoner i fjerntliggende jordbruksland er ideelle kandidater. Vekselretteren driver trefasepumper med høy effekt direkte fra solcellepaneler, og leverer maksimal strøm under høye sollystimer - akkurat når avlingene trenger mest vann. Hybrid inngangskapasitet tillater sømløs rutenett eller generator backup under kritiske vekststadier. Uten batterier å vedlikeholde og en værbestandig utendørsinstallasjon drar bøndene fordel av betydelig reduserte energi- og driftskostnader fremfor dieselpumping.

Kommunal og kommunal vannforsyning

Landsbyer, avsidesliggende bosetninger og kommunale vannmyndigheter kan sette inn solcelledrevet borehullspumping for å levere rent drikkevann. Inverterens automatiske drift – starter ved soloppgang og stopper ved solnedgang eller når lagertanken er full – eliminerer behovet for daglig tilstedeværelse av operatøren. Fjernovervåking via GPRS/4G lar vannmyndighetene spore pumpestatus, vanneffekt og systemhelse fra et sentralt kontrollrom, noe som reduserer kostbare besøk på stedet. Skapets robuste konstruksjon beskytter mot støv, insekter og sesongmessige værekstremer.

Vanning av husdyr og avsidesliggende ranch

Storfestasjoner, sauegårder og fjernbeitedrift spredt over store områder trenger pålitelig vannforsyning til lagertanker og kummer. Inverteren kobles direkte til borehullspumper, og eliminerer dieselgeneratorlogistikk og drivstoffleveringskostnader. Solcelledrevet pumping er naturlig på linje med sommerens etterspørsel når dyrevannforbruket topper seg. Tørrkjøringsbeskyttelse setter pumpedriften automatisk på pause hvis vannivået faller, og forhindrer kostbar nedihullsmotorutbrenning.

Industriell vannbehandling og avløpsvann

Gruvedrift, steinbrudd og industrianlegg på steder utenfor nettet kan bruke systemet til prosessvannforsyning, avvanning eller overføringsdammer for avløpsvann. Inverterens robuste skapkonstruksjon med støvfiltrering og aktiv kjøling passer tøffe industrimiljøer. Hybrid inngangsintegrasjon med eksisterende backup-generatorer sikrer kontinuerlig drift uavhengig av værforhold.

Ørkenspredningskontroll og miljøprosjekter

Storskala treplanting, restaurering av gressletter og ørkenvanningsprosjekter er avhengige av konsekvent vannforsyning i avsidesliggende, ugjestmilde miljøer. Solcellepumpende invertere gir autonom drift uten drivstofflogistikk, med fjernovervåking som muliggjør sentralisert styring av flere spredte pumpesteder over store territorier.

3. Teknisk dypdykk

Solar Pumping Inverter Cabinet integrerer den komplette strømkonverterings-, kontroll- og beskyttelsespakken i et standardisert, fabrikktestet kabinett – noe som reduserer konstruksjonen på stedet, akselererer igangkjøringen og maksimerer langsiktig pålitelighet.

Multi-Channel MPPT og DC Input Architecture

Solcellepaneler er koblet til omformeren via flere uavhengige MPPT-inngangskanaler, hver med dedikerte DC-sikringer, overspenningsvernenheter og isolerende bryterutstyr plassert i kabinettets inngangsseksjon. MPPT-kontrolleren skanner kontinuerlig matrisespenning over et bredt område (vanligvis 460V–850VDC for større systemer) for å finne det maksimale strømpunktet, og oppnår >99 % statisk sporingseffektivitet. Dobbel eller trippel MPPT-kanalkonfigurasjoner lar strenger med forskjellige orienteringer, tiltvinkler eller skyggeprofiler fungere på sitt individuelle optimale, noe som øker det totale daglige energiutbyttet betydelig sammenlignet med enkelt-MPPT-design.

DC-til-AC-konvertering og variabel frekvensomformer

Den MPPT-regulerte DC-bussen mater et høyytelses drivtrinn med variabel frekvens bygget rundt sjette generasjons IGBT-moduler og høyhastighets DSP-kontroll. Omformeren syntetiserer en sinusformet PWM-utgang med justerbar spenning og frekvens (0–50/60Hz eller bredere), som muliggjør mykstartmotorkontroll uten innkoblingsstrøm – avgjørende for å beskytte nedsenkbare pumpeviklinger. Avansert V/f-kontroll med slippkompensering, dreiemomentforsterkning og automatisk energioptimaliseringskurver matcher motorkarakteristikk over hele hastighetsområdet. Utgangsfiltrering – ved bruk av DC-koblingsstruper, utgangsreaktorer og dV/dt-filtre etter behov – sikrer lange kabelføringer mellom omformeren og borehullspumpen uten motorisolasjonsspenninger eller lagerstrømmer.

Hybrid Power Input Management

En integrert automatisk overførings- og synkroniseringsfunksjon aksepterer en ekstra AC-inngang fra nettet eller en dieselgenerator. Systemkontrolleren sammenligner kontinuerlig tilgjengelig PV-effekt med pumpens nødvendige driftseffekt. Når solinnstråling faller under en brukerdefinert terskel, supplerer eller erstatter AC-inngangen automatisk PV-forsyningen – og opprettholder vannutgangen uten avbrudd. Bare vekselstrøm, PV-bare og hybridprioriterte moduser kan konfigureres av brukeren. PV-prioritetsmodus maksimerer solenergiutnyttelsen mens du bruker AC kun for mangeldekning, og minimerer drivstoff- eller strømkostnadene.

Pumpespesifikke beskyttelsesalgoritmer

Den innebygde kontrolleren implementerer en pakke med pumpededikerte beskyttelser som ikke finnes i generiske VFD-er. Tørrkjøringsdeteksjon overvåker motorstrøm, effektfaktor og frekvens i sanntid, identifiserer den karakteristiske lavbelastningssignaturen til en ikke-primet eller tørrkjørt pumpe innen ett sekund etter deteksjon, og starter deretter en automatisk avstenging og tidsbestemt gjenstartsforsøk. Minimum kraftbeskyttelse forhindrer ineffektiv drift med lav hastighet som sløser med vann uten produktiv pumping. Dvalemodus aktiveres når tilgjengelig solenergi faller under en brukerinnstilt oppvåkningsterskel, går inn i en lavstrømsovervåkingstilstand og gjenopptas automatisk når innstrålingen kommer tilbake. Deteksjon av full vann fra en flottørbryter på tanknivå eller trykktransduserinngang stopper pumpen for å forhindre overløp, uavhengig av den daglige solsyklusen.

Skapteknikk og miljøvern

Det gulvstående skapet er laget av galvanisert stålplate med en værbestandig pulverlakkert finish, som oppnår IP54, IP55 eller IP65-klassifiseringer avhengig av modellspesifikasjoner. Skapet er delt inn i funksjonelle rom – DC-inngang, strømkonvertering, kontroll og AC-utgang – med hengslede, pakningsdører som gir tilgang til alle komponenter som kan repareres. Et filtrert tvungen luftkjølingssystem med temperaturkontrollerte vifter med variabel hastighet opprettholder optimal indre omgivelse for kraftelektronikk. Luftinntak bruker høyeffektive filtre egnet for støvete landbruksmiljøer; tropiske versjoner legger til konformt belegg på alle PCB-er for områder med høy luftfuktighet. Integrerte termostatstyrte anti-kondensvarmere er tilgjengelige for bruk i kaldt klima.

Kontroll, HMI og ekstern tilkobling

En dørmontert fargeberøringsskjerm HMI gir systemstatus med et blikk, inkludert PV-inngangseffekt, motorhastighet, utgangsspenning, frekvens, daglig energiutbytte og kumulativ vannlevering (beregnet fra pumpekurver eller en strømningsmålerinngang). Parameterinnstillinger er passordbeskyttet med flere tilgangsnivåer. Standard kommunikasjonsgrensesnitt inkluderer RS485 (Modbus RTU) for SCADA-integrasjon, med valgfrie GPRS-, 4G-, Wi-Fi- eller Ethernet-moduler for skybasert fjernovervåking. Plattformen tillater fjernstart/stopp, parameterendringer, alarmbekreftelse og datalogging – slik at en enkelt operatør kan administrere dusinvis av spredte pumpeplasser.

4. Ofte stilte spørsmål

Q1: Hvilke pumpetyper og motorstørrelser kan denne omformeren drive?

Systemet støtter trefase AC induksjonsmotorer og permanentmagnet synkronmotorer i nedsenkbare og overflatepumpekonfigurasjoner. Effekten varierer fra 2,2 kW til over 250 kW. Vanlige bruksområder inkluderer dypbrønnborehullspumper, horisontale sentrifugalpumper og turbinpumper. Vi hjelper deg med å matche omformerkapasiteten til pumpemotorens navneskiltdata.

Q2: Krever systemet batterier?

Nei. Inverteren driver pumpen direkte fra solcellepaneler, uten behov for batteribank. Vann pumpes i soltimer og lagres i en tank, reservoar eller topptank - noe som er langt mer kostnadseffektivt enn å lagre strøm i batterier. Hvis 24-timers vannforsyning er nødvendig, kan den valgfrie hybrid AC-inngangen koble til nett- eller generatorstrøm i mørket.

Q3: Hvor mange solcellepaneler trenger jeg, og hvordan er de koblet til?

Panelkonfigurasjonen bestemmes av pumpekraften din, daglig vannvolummål og lokal solinnstråling. Omformerens MPPT-spenningsområde (typisk 460–850VDC for trefasesystemer) definerer seriestrenglengden. Våre salgsingeniører vil beregne matrisestørrelsen og strengkonfigurasjonen basert på et enkelt nettstedsspørreskjema. Skapet inkluderer en DC-kombinertseksjon med smeltede innganger, forenkler array-kabling.

Q4: Hva skjer på overskyede dager eller i perioder med lite sollys?

Omformeren bremser pumpemotoren når solenergien reduseres, og opprettholder kontinuerlig, men redusert vannstrøm. Hvis strømmen faller under den brukerdefinerte minimumsterskelen, går systemet i dvalemodus og sjekker med jevne mellomrom for gjenvunnet innstråling. Hvis systemet er utstyrt med AC-hybridinngangsalternativet, supplerer eller erstatter nett- eller generatorkraft automatisk solenergi i perioder med lav innstråling.

Q5: Hvilken beskyttelse er på plass for pumpen?

Omfattende beskyttelsesalgoritmer dekker tørrkjøring, overbelastning, overstrøm, overspenning, underspenning, fasetap, kortslutning og overtemperatur. Tørrløpsdeteksjon er spesielt kritisk for borehullsapplikasjoner; kontrolleren identifiserer en lavbelastningstilstand som er typisk for en tørr pumpe i løpet av sekunder og slår seg av før motorskade oppstår, og starter deretter en automatisk tidsbestemt omstartssyklus.

Q6: Kan omformeren installeres utendørs?

Ja. Skapet er klassifisert IP54, IP55 eller IP65 avhengig av spesifikasjon, og er designet for permanent utendørs installasjon. Den inkluderer filtrert ventilasjon, forseglede dørpakninger og UV-bestandig belegg. For ekstreme miljøer er tilleggsalternativer som solskjermer, forbedret støvfiltrering og interne anti-kondensvarmere tilgjengelige.

Q7: Hvordan overvåkes og fjernstyres systemet?

Standard RS485 Modbus RTU tillater lokal SCADA- eller HMI-integrasjon. Valgfrie GPRS/4G-, Wi-Fi- eller Ethernet-moduler muliggjør skybasert fjernovervåking via en nettportal eller mobilapp. Du kan se sanntidsstatus, motta alarmvarsler, laste ned historiske data og fjernjustere parametere. Dette er spesielt verdifullt for steder over et spredt geografisk område.

Q8: Hvilket vedlikehold krever skapet?

Rutinemessig vedlikehold er minimalt: kvartalsvis rengjøring eller utskifting av luftfilter, visuell inspeksjon av kabelforbindelser og dørpakninger, og årlig funksjonstesting av beskyttelsesanordninger. Skapets design med fronttilgang betyr at alle komponenter - sikringer, kontaktorer, styrekretskort og strømmoduler - kan nås uten å fjerne kabinettet.

5. En regional landbruksmyndighet — Storskala solar vanningsanlegg

Bakgrunn

En statlig landbruksutviklingsmyndighet i en halvtørr region i Afrika sør for Sahara planla å erstatte dieseldrevne vanningspumper med solenergi på tvers av flere jordbrukskooperativer. Prosjektet var rettet mot 20 borehullsplasser spredt over et bredt geografisk område, som hver forsynte vann til drypp-irrigerte hagebruk og åkervekster. Diesellogistikk sto for over 60 % av driftskostnadene, og generatorhavari avbrøt ofte vanningen i kritiske vekstperioder.

Utfordringen

Hvert område presenterte en lignende profil: en eksisterende trefaset nedsenkbar borehullspumpe på 15kW til 45kW, et avsidesliggende sted uten nettforbindelse, og en tørr sesong som falt nøyaktig sammen med solinnstrålingen. Myndighetens krav var krevende:

●  Null batteriavhengighet for å minimere kapital- og erstatningskostnader

●  Mulighet til å levere maksimalt vannvolum midt på dagen når avlingens fordampning var høyest

●  Beskyttelse for dyre nedsenkbare pumper mot tørrkjøring i borehull med variabel vannmengde

●  Fjern sentralisert overvåking av alle 20 nettstedene fra det regionale hovedkvarteret

●  Robust konstruksjon som tåler støv året rundt, sesongmessig regn og omgivelsestemperaturer som når 45 °C

Hvorfor Solar Pumping Inverter skap?

Inverterløsningen i kabinettstil ble valgt for sin fullt integrerte, forhåndstestede leveranse. Hvert kabinett kom på stedet forhåndskablet med DC-inngangsbeskyttelse, MPPT-moduler, VFD-drivtrinnet, utgangsfiltrering og systemkontrolleren – krever kun tilkobling til PV-panelet og pumpekabelen for igangkjøring.

Multi-channel MPPT tillot hvert nettsteds solcellepanel å bli delt inn i strenger orientert litt øst og vest, og utvidet effektive pumpetimer utover en ren sørvendt konfigurasjon. Alternativet for hybrid AC-inngang ble spesifisert for de to største stedene, noe som tillater en liten reservegenerator å supplere under lengre overskyet perioder eller for sporadisk vanning om natten.

Avgjørende var at den pumpespesifikke tørrkjøringsbeskyttelsen ga myndigheten tillit til at deres eksisterende borehullspumper - en betydelig unkbar kostnad - ville bli ivaretatt. Den automatiske søvn- og våknelogikken betydde at det ikke var nødvendig med daglig oppmøte fra operatøren; systemet startet automatisk ved daggry og stoppet når lagertankene signaliserte fulle.

Utplassering

Tjue solcellepumpende inverterskap fra 18,5 kW til 45 kW ble utplassert på tvers av de samarbeidende bondesamfunnene. Hvert kabinett inkluderte doble MPPT-kanaler, hybrid AC-inngangsalternativet på de to største enhetene, og integrert GPRS-fjernovervåking koblet til myndighetens sentrale SCADA-plattform. Installasjon og igangkjøring ble fullført av en lokal elektroentreprenør over et tre måneders tørrsesongvindu. Eksisterende borehullspumper ble beholdt og koblet direkte til de nye omformerne.

Resultater

●  Kostnadene for diesel på de 20 anleggene falt til nesten null, med reservekopi av generatoren som var i bruk for mindre enn 2 % av de totale årlige driftstimer.

● Vannleveringsvolumene samsvarte med eller oversteg grunnlinjen for dieselpumping, med det utvidede MPPT-vinduet som tilførte omtrent 1,5 ekstra effektive pumpetimer daglig.

●  Ikke en eneste feil på pumpemotoren oppstod i løpet av de første 18 månedene av driften, kreditert mykstartkontrollen og tørrkjøringsbeskyttelsen.

●  Myndighetens ingeniører overvåket alle de 20 nettstedene fra ett enkelt dashbord, og mottok automatiske SMS-varsler for enhver feiltilstand, noe som reduserte kostnadene for nettstedbesøk betydelig.

●  Suksessen med denne første utplasseringen har ført til at myndigheten har bevilget midler til ytterligere 35 skapsystemer i neste fase, og utvider solar vanning til nye jordbrukssamfunn.
